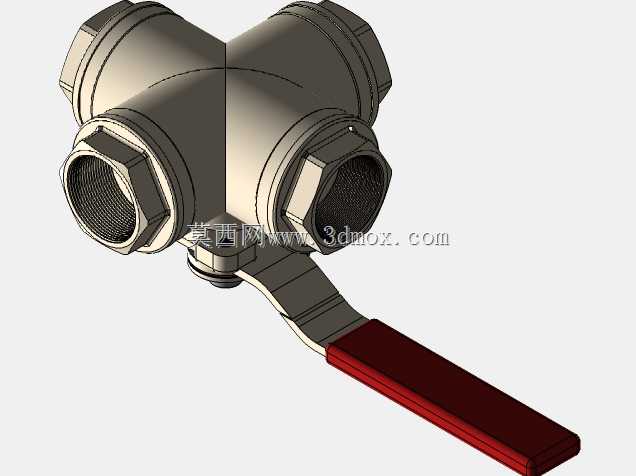

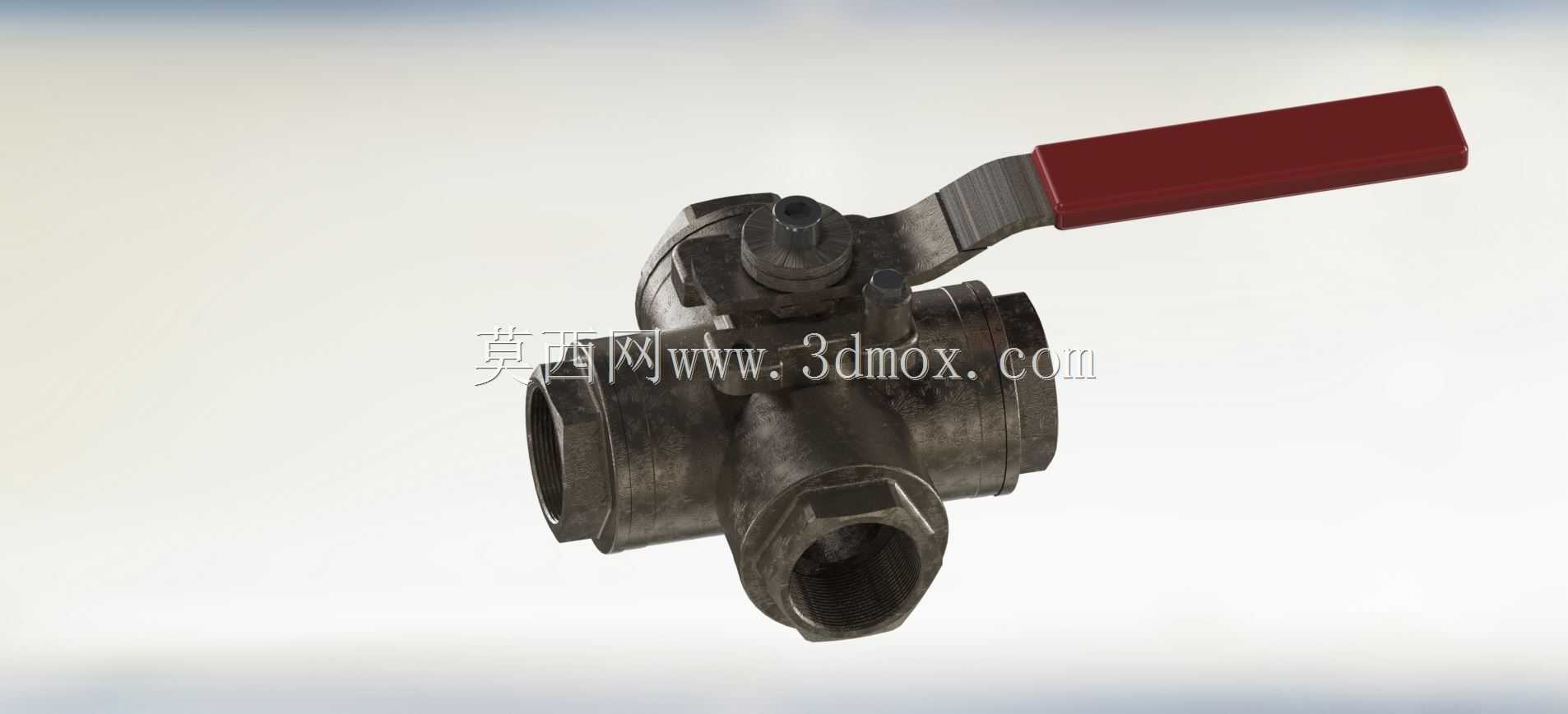

带操作手柄的工业四通流体控制阀结构

　　这款四通旋塞类控制阀的结构设计，核心围绕多通路流体切换的工况需求展开，阀体四个端口采用周向等距分布的布局，可同时对接四条独立管路，适配液压系统、蒸汽管路、流体采样回路等多类工业场景。在液压测试回路中，它可在不中断系统压力、不引入外界空气的前提下完成流体采样动作，避免管路脱气、介质泄漏或是外界杂质污染回路的问题，保障液压系统运行压力稳定；在早期蒸汽动力设备的管路配置中，这类结构也可用于控制蒸汽流向，匹配汽缸的做功节奏完成通路切换。

　　从结构设计逻辑来看，阀塞采用适配密封需求的构型可选方案，涵盖圆柱形、锥形、球形三类主流塞体结构，设计时需根据管路公称压力、介质腐蚀特性匹配对应的塞体锥度或是球面精度，保障通路切换时的密封可靠性。操作手柄采用加长力臂设计，表面做防滑包覆处理，操作人员无需借助额外辅助工具即可完成档位切换，手柄与阀杆的连接部位做防松定位结构，避免频繁操作后出现连接间隙导致的档位错位问题。阀体的三个外接端口采用内螺纹连接结构，第四个端口为工艺封堵位，安装时需匹配对应公称通径的管路螺纹，预留的操作空间需满足手柄90度旋转的边界要求，避免周边管路或是设备结构件阻碍操作行程。

　　建模过程中需重点关注阀体内腔流道的顺滑过渡处理，避免直角结构造成的流阻增大、介质残留问题，塞体与阀体内腔的配合面需预留合理的密封件安装槽位，根据介质温度匹配丁腈橡胶、氟橡胶等不同材质的密封件。阀杆与阀体的配合部位需设计多级密封结构，避免带压介质从阀杆位置出现外漏，同时设置限位结构，将阀塞的转动行程限制在两个工作档位之间，防止操作过度导致的通路错位。两个工作档位分别对应全关闭中心位与双通路导通位，全关闭状态下四个端口全部截断，可实现管路的分段隔离检修，导通状态下可实现相邻两组端口的连通，完成流体流向的切换或是旁通回路的接入，无需额外加装多个两通阀即可完成复杂的流路控制，有效减少管路连接点，降低系统泄漏风险。
