带法兰连接结构的弯通管路接头设计

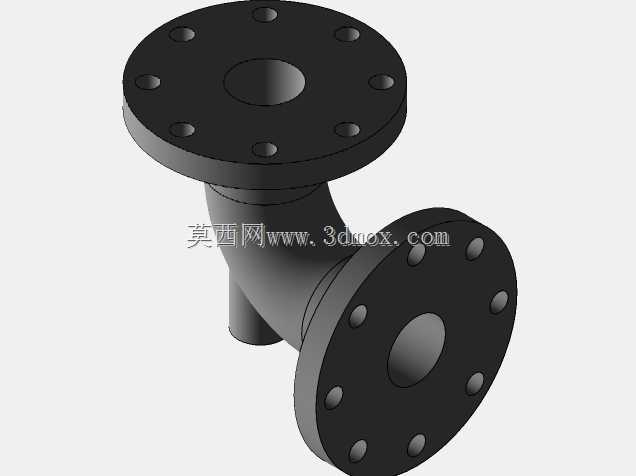

　　这类带法兰的弯通管路接头，在流体输送系统里承担着管路转向衔接的核心作用，常见于化工流体管线、给排水系统、工业设备的循环管路布局中，用来改变介质的输送方向，同时通过法兰结构实现和上下游管路、设备端口的稳固密封连接。从结构设计来看，两端的法兰盘采用标准螺栓孔布局，孔位沿法兰圆周均布，安装时可匹配对应通径的法兰端盖或管路法兰，通过螺栓预紧力配合密封垫片实现端面密封，能承受常规管路工况下的介质压力，避免输送过程出现泄漏问题。弯管段采用平滑圆弧过渡结构，相比直角弯折的管路，能大幅降低介质流经转向位置时的阻力损失，减少流体对管壁的冲刷磨损，延长管路整体的使用寿命，同时也能降低管路运行时的流体振动与噪音。设计过程中需要重点控制弯管的曲率半径，

　　曲率过小会导致介质流阻陡增，曲率过大则会占用过多安装空间，需要结合实际管路布局的空间边界做平衡，同时要保证弯管段的壁厚均匀，避免弯折位置出现壁厚减薄导致的承压能力下降。法兰端面的密封面平整度有严格要求，加工时需要保证平面度公差在合理范围内，防止安装后密封垫片受压不均出现渗漏。从安装边界来看，两端法兰的安装孔中心距、法兰外径尺寸都遵循对应通径的管路连接标准，现场安装时不需要额外做适配加工，直接和同规格的法兰组件对接即可，弯管的转向角度为90度，能够满足垂直布局的管路转向需求，侧面预留的小口径支管接口，可以用来接装压力检测、温度检测的传感元件，或是作为支路引流接口，适配管路系统的多支路拓展需求。整个零件的结构没有复杂的异形曲面，

　　建模过程中可以通过旋转、拉伸、阵列等基础特征完成，重点需要核对法兰孔的位置度、弯管段的同轴度，避免加工后出现安装错位的问题，同时要考虑管路运行时的热胀冷缩余量，法兰连接的预紧力需要控制在合理区间，避免应力过大导致法兰变形。这类接头在实际使用中，根据输送介质的不同，可以搭配金属垫片、橡胶垫片等不同材质的密封件，适配常温水、油品、低压蒸汽等多种介质的输送场景，是管路系统里应用非常广泛的转向连接件。
