法兰式手轮截止控制阀结构设计

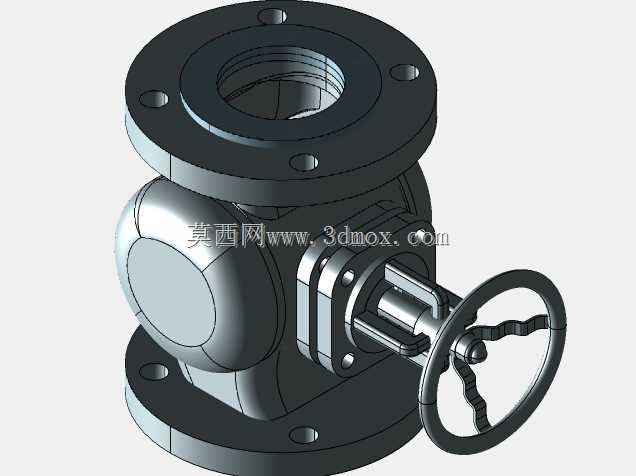

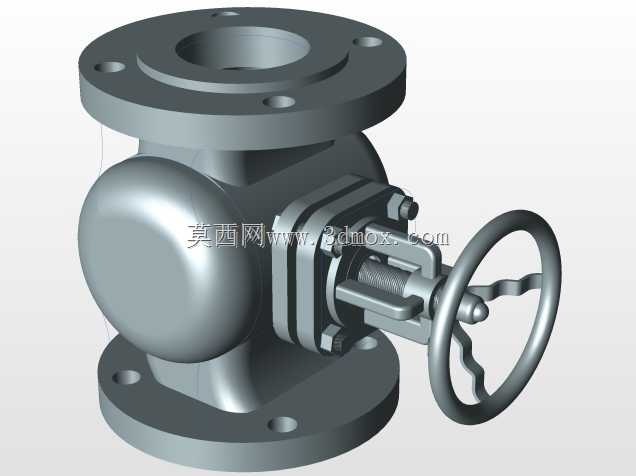

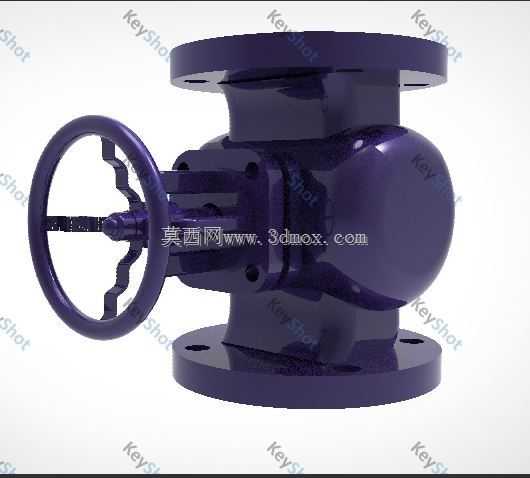

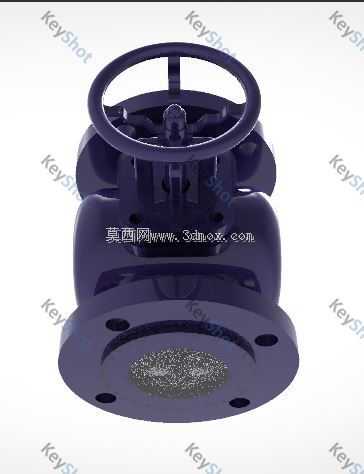

　　这款手轮驱动的法兰式控制阀，主要面向工业流体输送管路的通断与流量调节场景，在化工、市政供水、暖通循环、轻工制程的管路系统中都有广泛适配空间，可兼容水、低粘度油品、无强腐蚀性的常规工业流体介质，作为管路系统的核心控制部件，承担着调节管路通径开度、截断介质流向的核心作用。从结构设计逻辑来看，该阀采用直通式流道布局，阀体为整体铸造成型后做精加工处理，上下两端的法兰连接端严格遵循通用管路法兰的安装尺寸规范，法兰盘上的螺栓孔位做了均匀分布设计，可直接与同压力等级的管路法兰配对安装，无需额外制作过渡连接件，安装时只需保证法兰端面的密封垫片平整对位，按对角顺序拧紧连接螺栓即可完成装配，能有效降低现场安装的对位难度与施工成本。

　　手轮操作机构设置在阀体侧方，操作端的轮盘做了圆弧过渡的握持结构，操作人员无需额外辅助工具，徒手即可完成阀门的启闭操作，手轮与阀杆的连接部位做了防松结构设计，避免频繁操作后出现连接松动、操作空程的问题；阀杆的升降行程经过精准核算，手轮转动圈数与阀瓣开度呈线性对应关系，操作人员可通过手轮转动圈数直观判断阀门开度，实现对管路流量的精准调控。阀体内部的密封副采用硬密封配合结构，阀瓣与阀座的密封面做了研磨处理，在阀门完全关闭状态下可实现零泄漏截断，满足管路系统的关断密封要求；同时阀体流道做了顺滑过渡处理，尽可能降低介质流经阀体时的流阻损失，减少管路系统的输送能耗。在安装边界上，该阀的整体结构紧凑，手轮外伸尺寸经过优化，

　　不会占用过多管路周边的操作空间，日常维护时只需定期对阀杆部位加注润滑脂、检查密封填料的压紧程度即可，无需将整个阀体从管路上拆卸，大幅降低后期运维的工作量。设计过程中充分考虑了不同安装场景的适配性，阀体的上下法兰端面平行度、同轴度都控制在机械加工的公差范围内，可适配水平、垂直等不同走向的管路安装需求，不会因为安装姿态的变化影响阀门的操作手感与密封性能。
