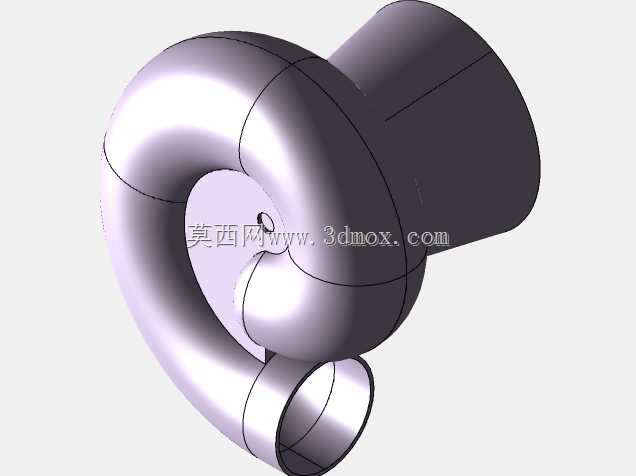

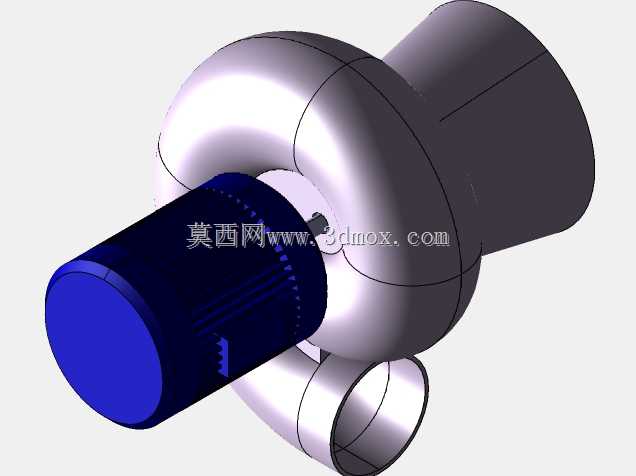

该涡轮装置的蜗壳流道采用渐扩式截面设计,建模阶段就充分考虑了流体从径向进入到轴向流出的全流程压损控制,内壁过渡曲面全部做了G2连续处理,避免流道内出现局部涡流区,适配中小功率流体能量回收、小型增压送风等场景的使用需求。驱动端采用一体化的筒式安装基座,基座外表面预留了周向防滑棱结构,既可以满足过盈压装的装配需求,也能适配卡箍式快速安装的工况,安装时不需要额外加工定位止口,基座端面与蜗壳安装面的同轴度公差在建模时就控制在0.02mm以内,能有效降低运行过程中的径向跳动量。从安装边界来看,该装置的进出流道接口采用等径圆柱结构,可直接对接同管径的金属管路或柔性风管,接口处的壁厚预留了焊接或卡接的加工余量,不需要二次修整即可完成管路装配;

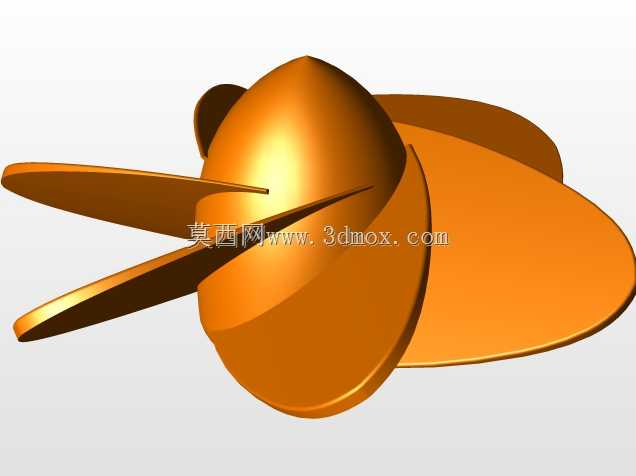

整体径向最大尺寸不超过常规同功率涡轮的1.1倍,轴向安装长度适配多数紧凑型动力舱、流体管路节点的安装空间,不需要对原有设备布局做大幅改动即可完成替换安装。在功能特性上,该涡轮的叶轮与蜗壳的间隙做了精细化控制,建模时将运行状态下的热膨胀量纳入考量,预留了合理的运转间隙,既避免高温工况下叶轮与蜗壳发生刮蹭,也能减少间隙泄漏带来的能量损失,可在流体压力0.1-0.6MPa的工况下稳定运行,将流体携带的动能、压力能转化为旋转机械能输出,也可反向作为增压部件使用,通过外接动力驱动叶轮旋转,对管路内的流体进行增压输送。设计过程中没有采用冗余的加强筋结构,而是通过蜗壳自身的曲面曲率变化提升结构刚度,在保证壳体承压能力满足工况要求的前提下,尽可能降低了整体自重,减少安装时的支撑负载。驱动端的轴伸位置做了密封结构预留,可适配骨架油封、机械密封等多种密封形式,满足输送空气、清水、低粘度工业流体等不同介质的密封需求,避免运行过程中出现介质沿轴泄漏的问题。
- 上一篇:方形气动活塞执行元件结构设计
- 下一篇:交叉旗杆配双印度国旗立体结构设计
- 全部评论(0)
- 模板大小: 5.07 MB
- 售价:5金币
- 下载次数: 38
- 系统要求: CATIA
- 软件分类: 通用机械零部件
