四缸发动机排气歧管结构三维数模

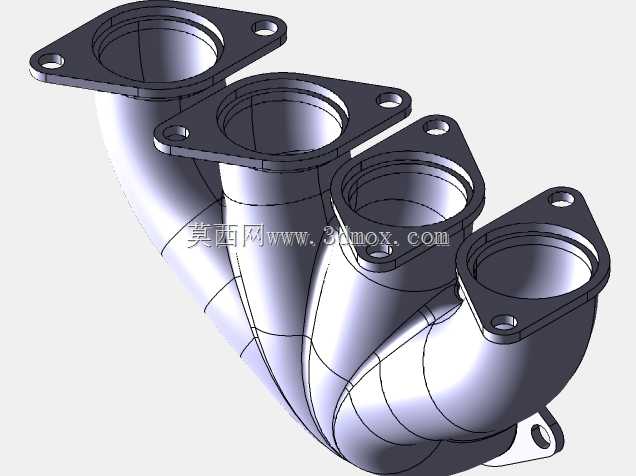

　　该排气歧管为直列四缸内燃机配套的排气汇集部件，核心作用是将四个气缸排气门导出的高温废气，平顺汇集至单一排气出口，输送至下游三元催化、消声等后处理系统。从实际装车场景来看，这类歧管多用于小排量乘用车、轻型商用车的自然吸气或低增压动力单元，安装位置处于气缸盖排气侧与排气前段管路之间，长期承受600-900℃的高温排气冲刷，同时需要承受发动机运行带来的振动载荷，因此结构设计上首先要保证各支管的气流干涉最小化。

　　从结构设计逻辑来看，四个支管采用等长渐变曲率的弯管结构，每根支管入口处设置独立的三角形安装法兰，法兰上预留两个螺栓过孔，用于和气缸盖排气侧的安装位精准对接，法兰面需要保证平面度公差控制在0.1mm以内，避免高温高压废气从结合面泄漏。支管的弯曲弧度经过气流仿真优化，避免出现直角弯折导致的排气背压升高，各支管的内壁过渡顺滑，没有突兀的截面突变，减少废气流动过程中的紊流损失，提升发动机的排气效率，间接优化动力输出表现与燃油经济性。

　　安装边界方面，四个入口法兰的中心距严格匹配对应气缸盖排气道的中心间距，安装时需要在法兰与气缸盖之间加装金属密封垫片，通过螺栓预紧力实现静密封。歧管的出口端为统一的圆形法兰接口，对接下游排气总管，整体结构的壁厚根据不同区域的热负荷做差异化设计，法兰位置厚度较大，保证安装刚度，支管主体壁厚均匀，避免厚薄差异过大导致的热应力集中，减少长期冷热交变工况下出现开裂、变形的风险。

　　在实际建模过程中，各支管的曲面过渡采用G2连续处理，保证曲面顺滑无褶皱，法兰上的安装孔位置做了沉台处理，避免螺栓头部突出影响周边部件布置，整体结构预留了足够的热膨胀余量，避免发动机达到工作温度后，部件热胀冷缩产生的内应力破坏安装结构。这类歧管的实际量产工艺多采用铸铁铸造或者不锈钢焊接，三维数模完整还原了成品的所有结构特征，可直接用于工艺仿真、装配干涉检查以及后续的模具开发工作，也可作为动力系统教学、排气系统改装设计的参考结构使用。
