桌面级FDM熔融沉积成型3D打印设备结构

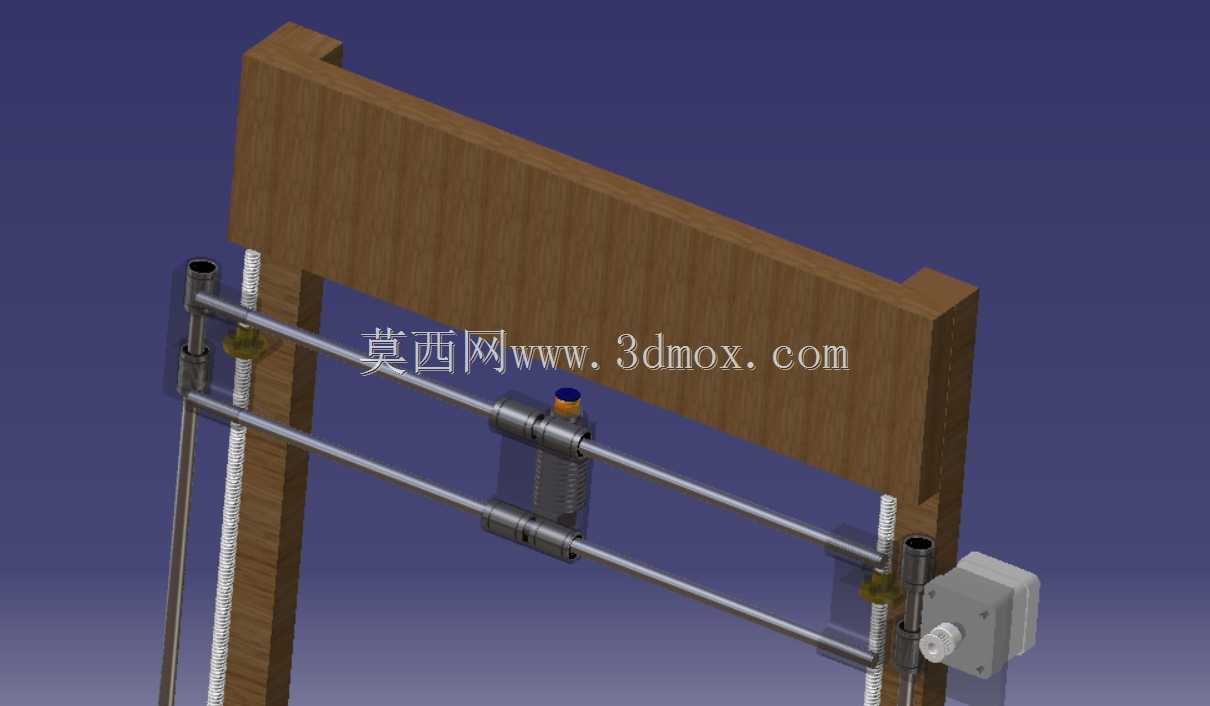

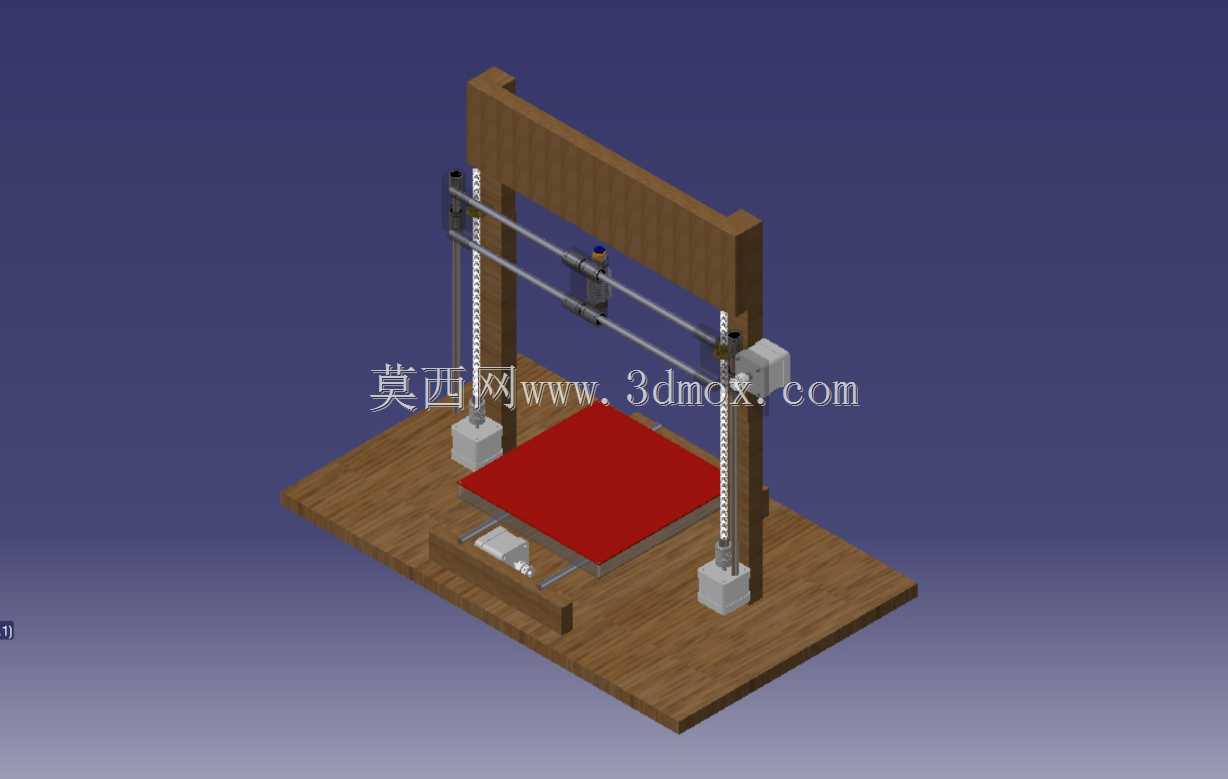

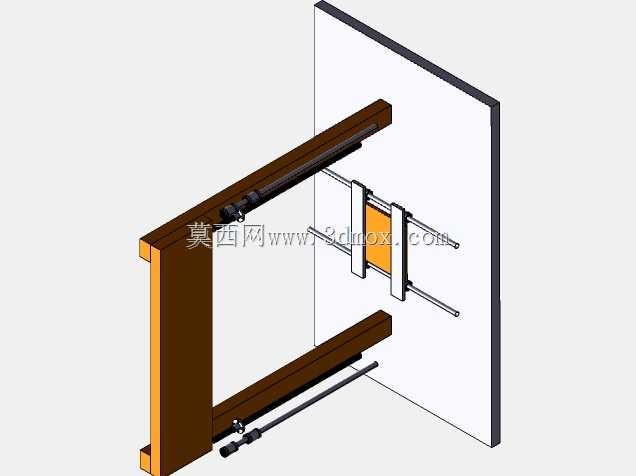

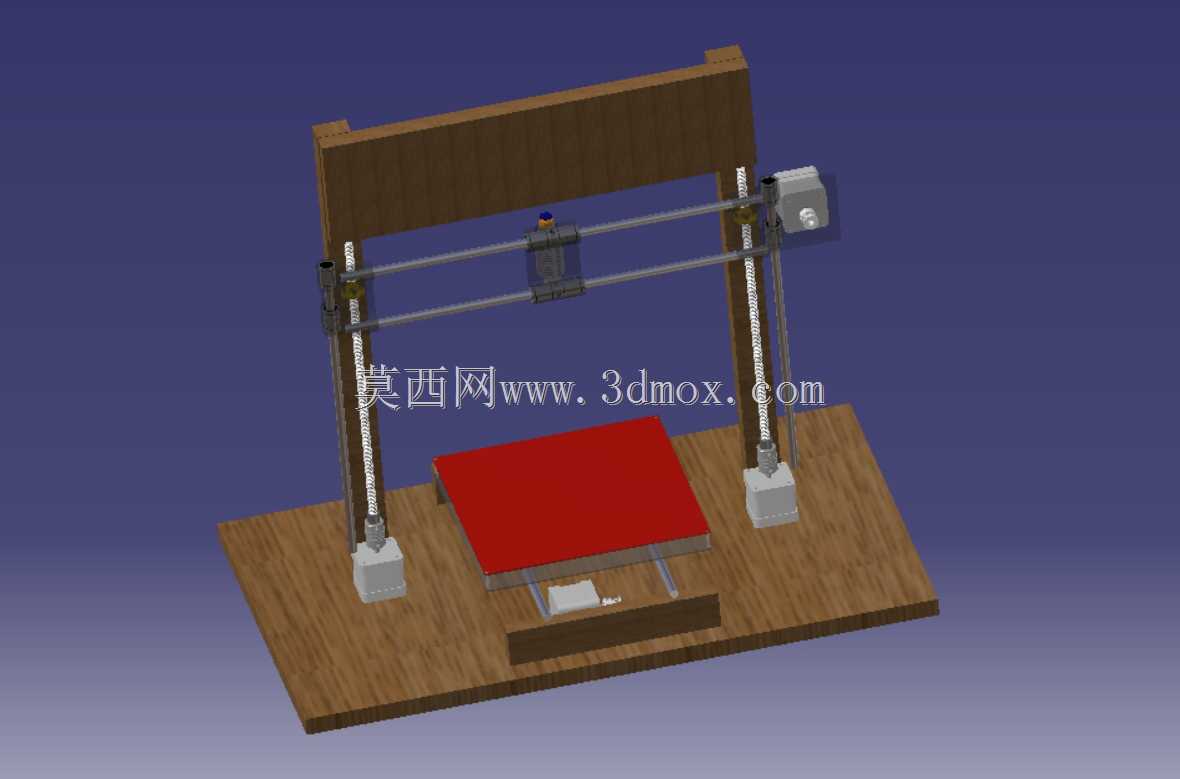

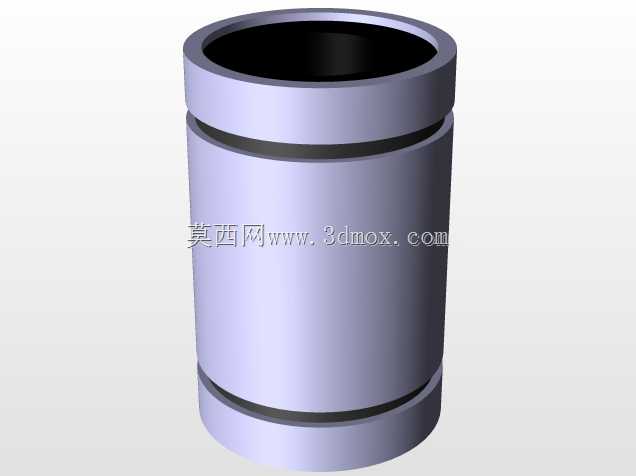

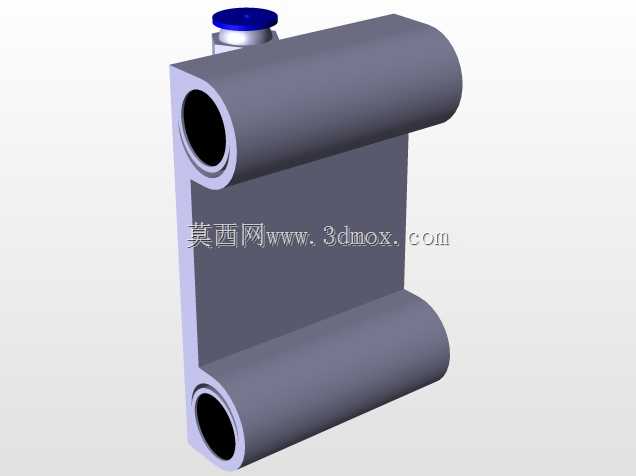

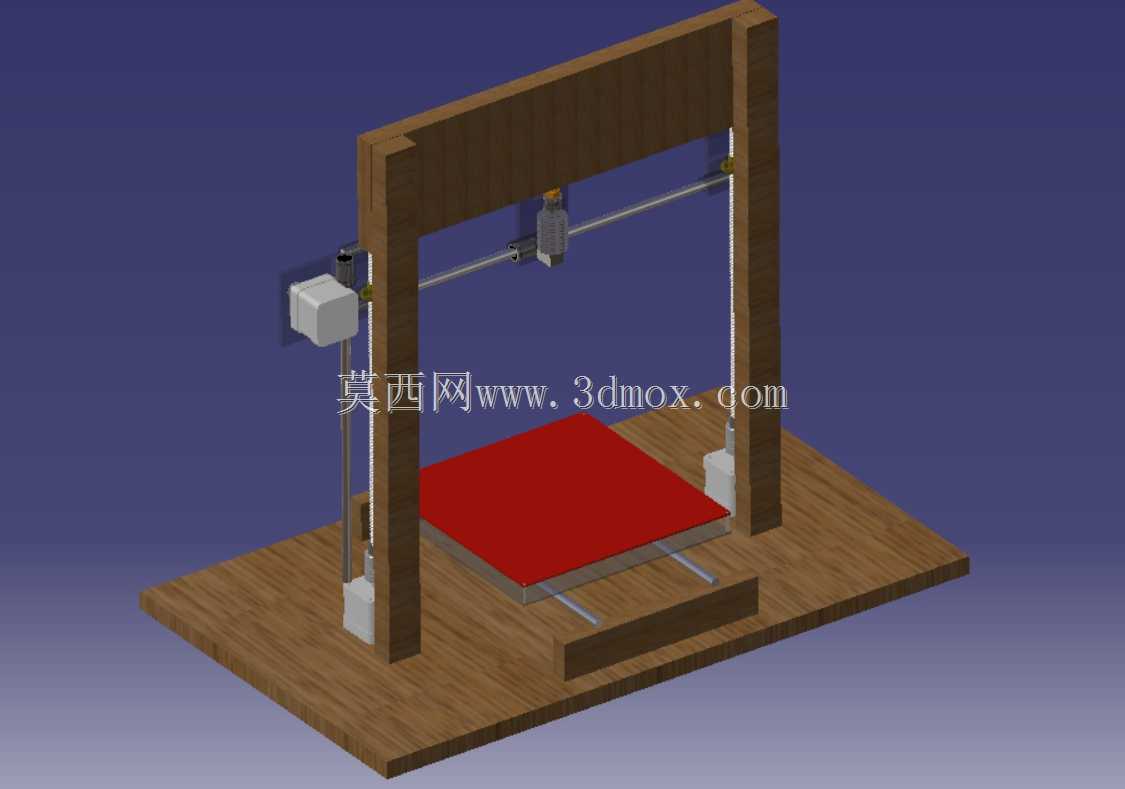

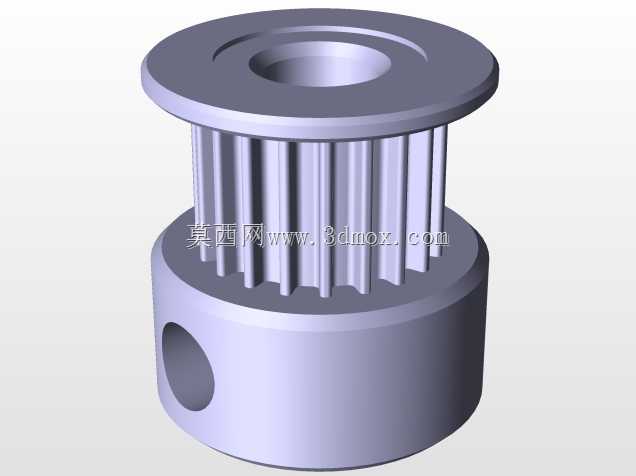

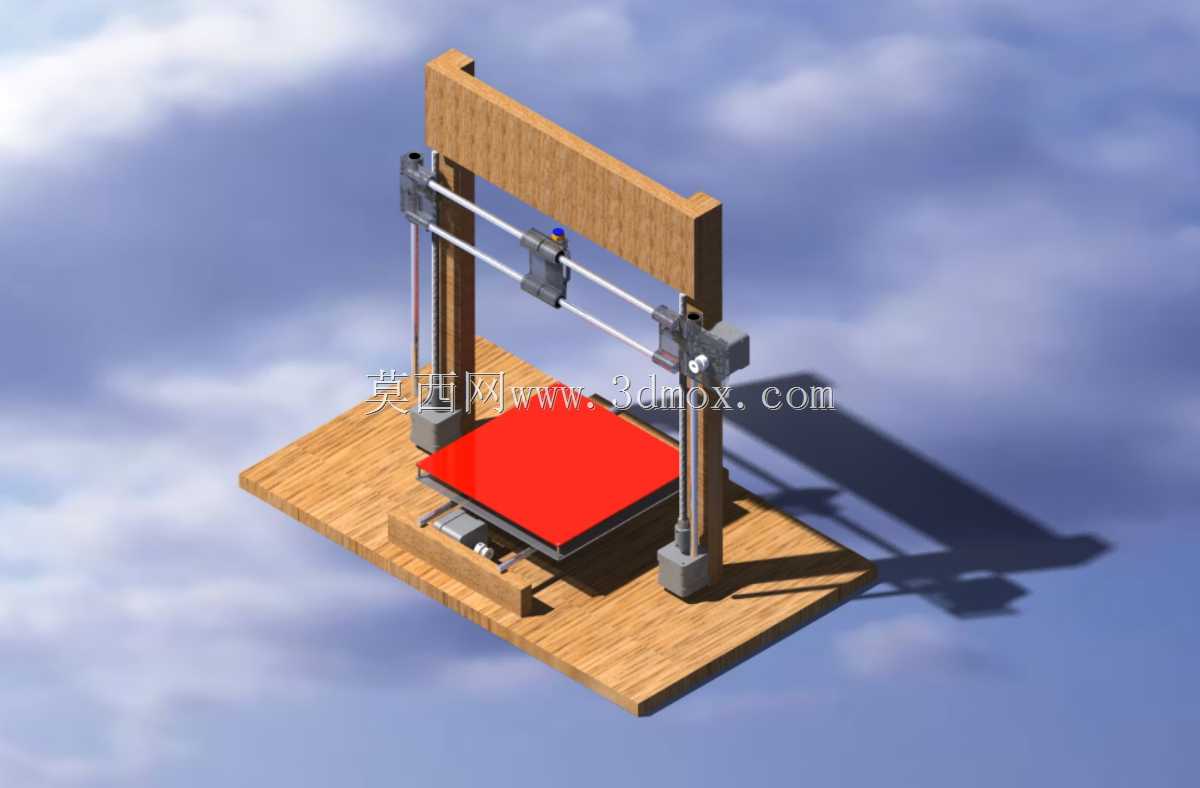

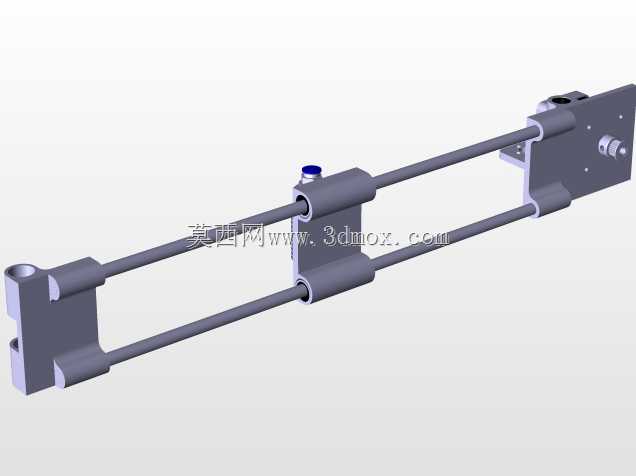

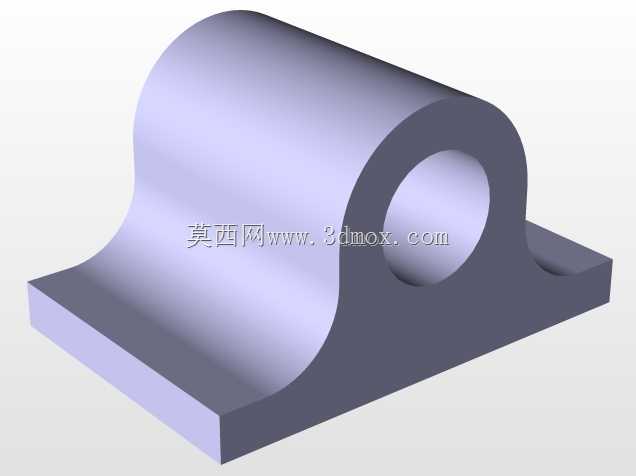

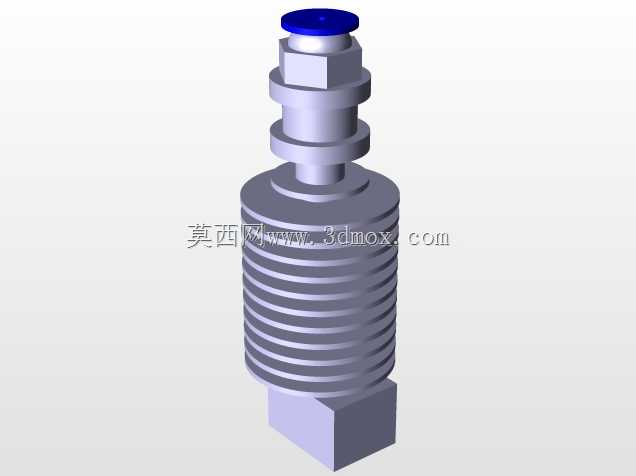

　　这款桌面级增材制造设备采用经典的Prusa i3构型，在创客教育、小批量手板打样、非标零件快速验证场景中有着极高的普及度，单台设备占地仅0.12平方米左右，可直接放置于常规工作台面使用，无需额外配套安装基座。设备的承载机架采用木质板材作为Z轴支撑背板，相比同构型的金属钣金机架，木质材料的加工门槛更低，DIY爱好者可自行切割板材完成组装，同时背板的平面度直接决定Z轴双导杆的安装平行度，装配时需保证两根光轴与背板平面的垂直度误差控制在0.1mm以内，避免打印过程中Z轴升降出现卡顿、层纹偏移的问题。X轴传动采用双光杆直线导轨搭配同步带传动结构，挤出机构安装于X轴滑座上，可沿光杆做横向往复运动，

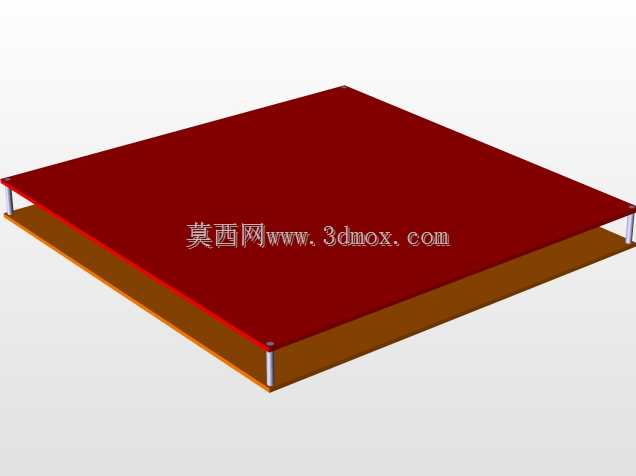

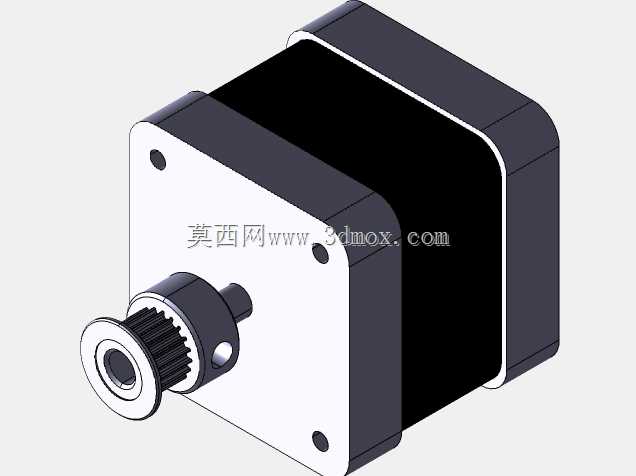

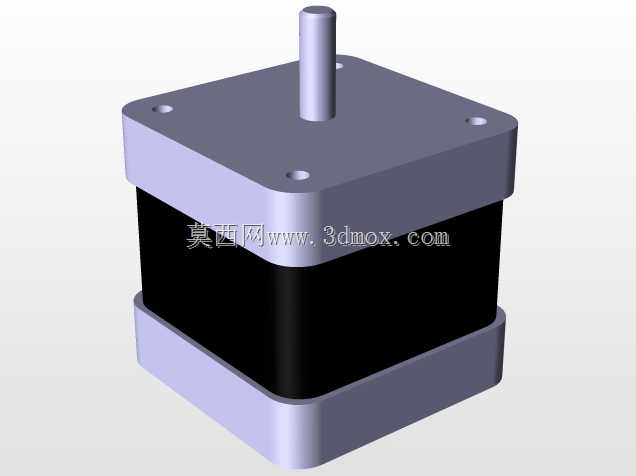

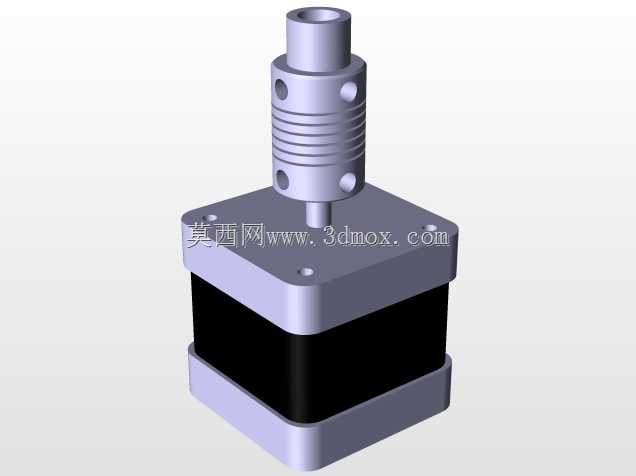

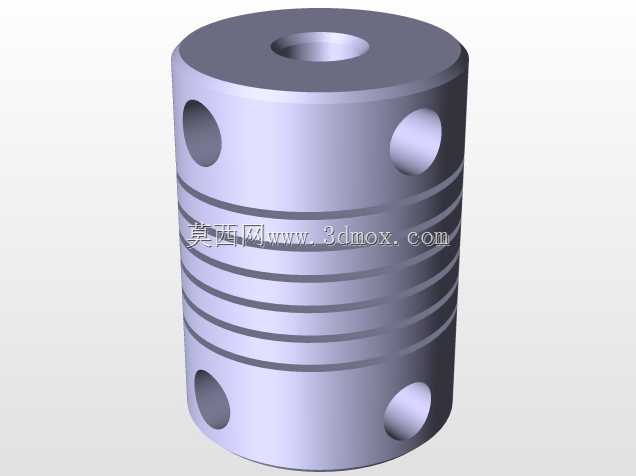

　　同步带的张紧度需调整至按压带体下沉量2-3mm为宜，过松会导致打印件尺寸出现横向偏差，过紧则会加大步进电机负载，引发丢步问题。Y轴传动模块集成于打印平台下方，平台采用红色磨砂面板作为打印承载面，该面板无需额外粘贴美纹纸或涂覆胶水，PLA耗材打印时即可获得足够的附着效果，打印完成后待平台冷却即可轻松取下零件，平台的调平采用四个角点的手拧螺母调节结构，调节时需保证喷嘴与平台各点的间隙为一张A4纸的厚度，确保首层打印耗材均匀附着。设备的Z轴升降采用双丝杆搭配光杆导向的结构，负责带动X轴整体做垂直方向的层间运动，丝杆的导程选用常规的8mm规格，搭配42步进电机可实现0.05mm的最小层厚控制，满足普通零件的打印精度需求。从安装边界来看，

　　设备的外接走线均沿机架侧边布置，预留的线材长度需满足X轴、Y轴全行程移动时无拉扯，避免长期运动过程中线材外皮磨损引发电路故障。设备的整体传动结构无复杂定制零件，所有标准件均可从常规五金渠道采购，不仅适合个人用户自行组装调试，也可作为机械结构教学的实操案例，帮助学习者理解直线传动、步进控制、运动轴校准的相关工程知识，在实际使用中可覆盖从创意模型制作、工装夹具打样到学生课程设计零件加工的多元需求，打印幅面可满足长度200mm、宽度200mm、高度180mm以内的零件成型需求，完全适配桌面场景下的常规打印任务。
