叠层式9V方形供电电池结构设计

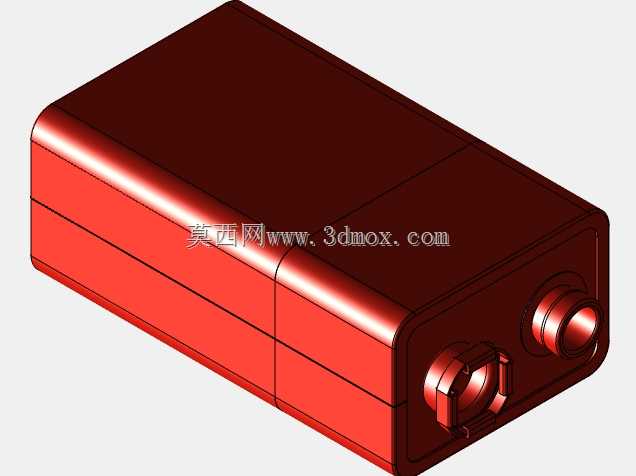

　　这款叠层式9V方形供电电池，是面向低功耗便携电子设备、工业检测仪表类场景开发的标准化供电部件，日常在万用表、烟雾报警器、无线传感节点、小型遥控发射端这类设备中应用广泛，这类场景对供电单元的安装占位、触点匹配度都有明确的通用规范要求，不能随意更改外形与接口位置。从结构设计逻辑来看，整体采用长方体圆角壳体方案，壳体做了中分拼合结构，上下壳通过卡扣配合实现内部电芯叠层的封装，不需要额外螺丝固定，既可以提升装配效率，也能避免金属紧固件带来的绝缘风险，壳体边缘全部做了R角过渡处理，一方面可以消除注塑生产时的应力集中问题，降低壳体跌落开裂的概率，另一方面也能适配电池仓的插拔导向，安装时不会出现锐边卡滞的情况。接口端设置在壳体短边端面，

　　采用行业通用的按扣式公母对接触点，凸型触点与凹型触点的位置完全符合9V电池的通用安装规范，不需要额外转接就可以直接适配绝大多数标准9V电池仓，触点周边做了环形凸台防护结构，能够避免插拔过程中触点受侧向力变形，也可以减少日常存放时触点与金属物件接触造成的短路风险。从安装边界来看，整体外形尺寸遵循行业通用的9V叠层电池规格，长度、宽度、厚度都控制在标准电池仓的适配公差范围内，壳体表面做了细微的磨砂纹理处理，既可以提升插拔时的摩擦力，方便用户从电池仓中取出电池，也能减少壳体表面的划痕残留。内部腔体的设计预留了足够的叠层电芯放置空间，同时在电芯与壳体之间预留了绝缘层的安装间隙，避免电芯外壳与塑料壳体直接摩擦造成绝缘层破损，

　　壳体拼合处做了一圈止口结构，既可以提升上下壳的配合精度，也能起到一定的防尘作用，适配日常非恶劣环境下的使用需求。在结构建模过程中，重点校验了触点的同轴度、壳体拼合的错位量、整体外形的尺寸公差，确保模型可以直接用于结构适配验证、产品外壳开模参考，也可以用于教学场景下的电池结构原理演示，帮助结构设计新人理解标准化供电部件的设计逻辑，掌握通用电子配件的公差配合、安装适配的设计要点。
