双接线位螺旋式接线端子结构设计

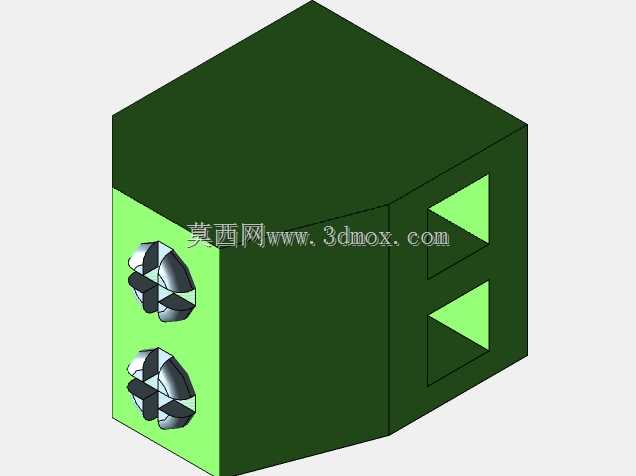

　　在工业传感检测、低压电控回路搭建、小型仪器仪表内部布线场景中，螺旋式接线端子是实现导线可靠固定与电气导通的核心基础部件，这类端子不需要额外的冷压端头，依靠螺旋压合结构就能直接完成单股或多股铜导线的锁紧，在小电流信号传输回路、传感器供电接线场景中应用极为普遍。这款双接线位螺旋端子采用方块式绝缘基座设计，主体绝缘壳体做了直角切边处理，其中一个侧面预留两个螺旋压接位，对应侧开设三角形的导线插入导向口，两个接线位沿竖直方向排布，间距预留了足够的手动操作空间，使用十字螺丝刀即可完成锁紧操作，不会出现相邻接线位操作干涉的问题。从结构设计逻辑来看，绝缘基座选用深绿色工程绝缘材质，具备足够的介电强度，能够避免相邻接线位之间出现爬电、击穿问题，

　　基座的棱角处做了微小的倒角处理，既可以减少注塑生产过程中的应力集中，也能避免装配时尖锐棱边划伤操作人员或导线绝缘层。螺旋压接组件采用金属导电材质，压接端面做了防滑纹理处理，当螺丝刀旋动压紧螺丝时，金属压块会均匀压合在导线线芯上，既不会因为压合力过小导致导线松脱，也不会因为压合力过大损伤多股线芯，长期处于设备振动环境下也能保持稳定的接触压力，避免出现接触电阻过大、信号传输中断的问题。安装边界方面，这款端子属于紧凑型设计，整体外形为近似立方体结构，不需要额外的固定卡扣即可嵌入小型仪表的壳体安装槽内，两个三角形导线入口的尺寸适配常规0.5-2.5平方毫米的信号导线，接线时导线剥除合适长度的绝缘层后直接插入导向口，旋紧压接螺丝即可完成接线，

　　不需要复杂的预处理工序。在实际设备选型应用中，这类螺旋端子常配套接近开关、光电传感器等小型检测元件使用，也可集成在小型信号转接模块上，相比插拔式接线端子，它的抗振动拉脱能力更强，在存在持续机械振动的工业设备上使用时，导线连接的长期可靠性更有保障；相比焊接式接线，它的后期维护更换更加便捷，不需要携带焊接工具即可完成导线的更换与回路调整。设计过程中重点考量了绝缘距离与操作空间的平衡，在尽可能缩小端子整体体积的前提下，保证两个接线位之间的爬电距离满足低压电气设备的安全规范要求，压接螺丝的行程做了合理限制，避免旋出过度导致金属部件脱落丢失，导向口的三角形结构能够在导线插入时起到自动对中作用，即使是现场施工时单手操作也能快速将导线插入压接位置，提升现场布线的作业效率。
