带排针直插式GPS定位模块结构设计

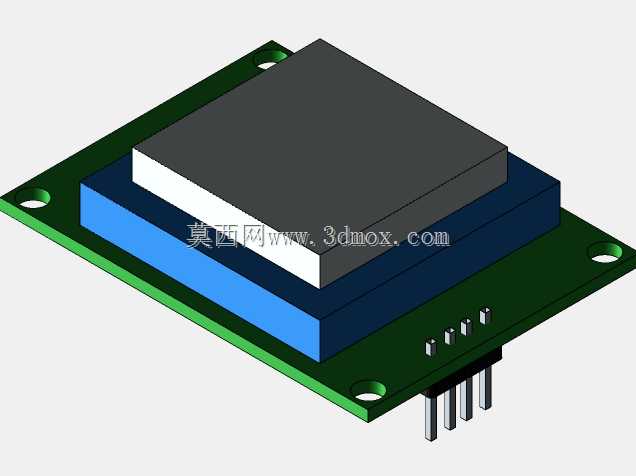

　　在户外测绘设备、车载定位终端、无人机飞控系统、工业资产追踪装置的硬件选型环节，GPS接收模块的结构适配性往往是决定整机装配效率与运行可靠性的核心因素之一，本次完成结构建模的这款直插式GPS模块，正是针对小体积嵌入式集成场景做的全细节结构还原。从实际应用场景出发，这类模块多被集成在空间紧凑的主控舱内，既要保证信号接收面无金属遮挡，又要适配常规PCB板的波峰焊、手工焊装配流程，因此建模阶段优先还原了模块的层叠装配逻辑：最底层为绿色FR-4材质的载板，板体四角预留了标准直径的金属化安装孔，可配合M2铜柱实现模块与主控板的螺接固定，避免设备在振动工况下出现引脚脱焊、模块移位的问题；载板边缘单侧排布直插排针，引脚间距严格遵循2.

　　54mm标准排针规格，引脚长度适配常规双层板的焊接深度，既不会因引脚过长造成焊接后锡尖外露短路，也不会因引脚过短导致焊接强度不足。载板上方依次叠装屏蔽层、核心处理芯片封装层与信号接收相关的功能层，各层之间的贴合间隙、台阶高度都按照实际量产模块的尺寸做了还原，其中核心芯片封装区的外形方正，边角做了微小的倒角处理，避免装配过程中剐蹭周边走线或其他元器件。设计思路上没有做多余的异形结构，整体轮廓为规则矩形，方便结构工程师在做整机布局时快速划定安装边界，计算所需的装配空间——模块整体厚度控制在较低区间，即使是厚度仅十几毫米的便携追踪设备，也能轻松容纳，不会出现顶壳的问题。载板表面除排针外，还排布了若干微型贴片元件，这些元件的位置、

　　高度都做了1:1还原，能帮助工程师在做干涉检查时，提前预判模块周边的元器件布局是否存在冲突，比如避免在模块贴片元件的正上方布置压条、屏蔽罩等结构件，防止装配时压损元件。另外，模块的信号接收面位于层叠结构的最上方，建模时特意标注了该区域的净空要求，提醒结构设计人员在该区域对应的外壳位置不要喷涂金属漆、不要布置金属装饰件，保证卫星信号的接收强度。从安装边界来看，载板的长宽尺寸适配常规的模块安装位，排针的排布位置统一靠向载板一侧，方便布线时将信号走线、电源走线集中排布在排针对应的主控板区域，减少走线交叉带来的信号干扰。对于需要做抗震设计的车载、机载场景，这款模块的安装孔位可配合减震胶圈使用，建模时预留的安装孔间隙足够容纳常规厚度的胶圈，

　　不需要额外修改孔位尺寸。整个模型的结构细节完全贴合量产实物的装配逻辑，没有做简化省略，不管是用于整机结构的虚拟装配验证，还是用于教学演示电子模块的层叠结构，都能提供足够精准的尺寸参考，帮助结构设计人员减少反复打样验证的次数，缩短硬件产品的开发周期。
