面板安装式熔断器座结构设计方案

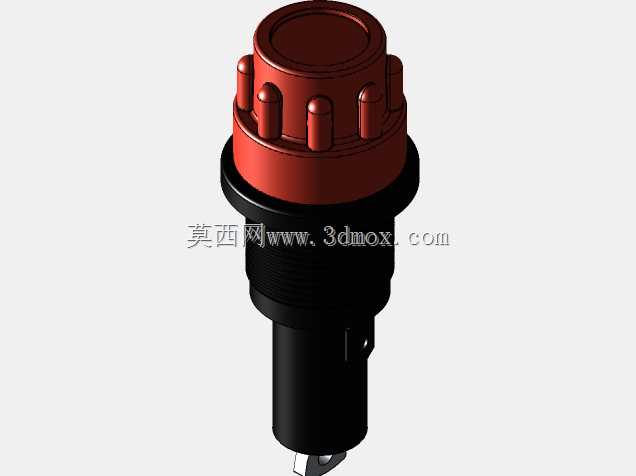

　　这款熔断器座主要面向工业控制机柜、低压配电终端、小型机电设备的面板嵌入式安装场景，作为电路过流保护环节的核心承载部件，承担着固定熔断体、实现电路可靠通断、为运维人员提供熔断状态快速识别界面的作用。从结构设计逻辑来看，顶部红色端盖采用多道周向凸筋结构，并非装饰性设计，而是考虑到运维人员在断电检修、更换熔断体时，即便佩戴防滑劳保手套也能获得足够的旋转摩擦力，无需借助额外工具即可完成端盖的拆装操作，大幅提升狭小机柜空间内的运维效率。端盖与主体衔接位置的黑色环形挡圈，一方面作为面板安装的轴向定位面，匹配标准厚度的电气柜面板开孔，安装时从面板正面插入后，通过主体下段的外螺纹配合锁紧螺母即可完成快速固定，无需额外设计复杂的卡扣结构，

　　适配不同批次面板的厚度公差，安装容错率更高。主体下段的圆柱腔体为熔断体的容纳空间，内部预置导电接触弹片，弹片的接触压力经过结构校核，既能保证熔断体插装后的接触电阻处于合理区间，避免长期通电出现接触发热问题，又能让熔断体在过流熔断后可轻松拔出更换，不会出现卡滞、接触片变形的问题。主体侧面预留的小尺寸定位缺口，是为了匹配安装面板上的防转定位凸点，避免在旋转拧紧端盖时整个座体跟随转动，导致背部接线端子拉扯导线，引发接线松脱的安全隐患。从安装边界尺寸来看，外露端的红色盖帽直径控制在常规按钮元件的通用尺寸区间，可与同系列的控制按钮、指示灯实现面板布局的视觉统一，不会出现元件尺寸突兀、排布不协调的问题；背部插入柜体内部的长度经过压缩，

　　尽可能减少对柜内走线空间的占用，即便在布线密度较高的小型控制箱内，也不会与线槽、其他元件产生干涉。接线端的结构隐藏在腔体内部，外部无裸露带电部件，满足低压电气设备的防触电防护要求，日常运维时只要断开上级电源，拆除端盖即可操作，不会误触其他带电回路。整体结构没有冗余的设计元素，每一处外形特征都对应实际使用中的功能需求，不管是用于新设备的电气回路设计选型，还是作为老旧设备备件的替换建模参考，都能直接匹配常规的安装开孔尺寸，无需额外修改面板结构。
