高速钢直柄麻花钻切削刀具结构设计

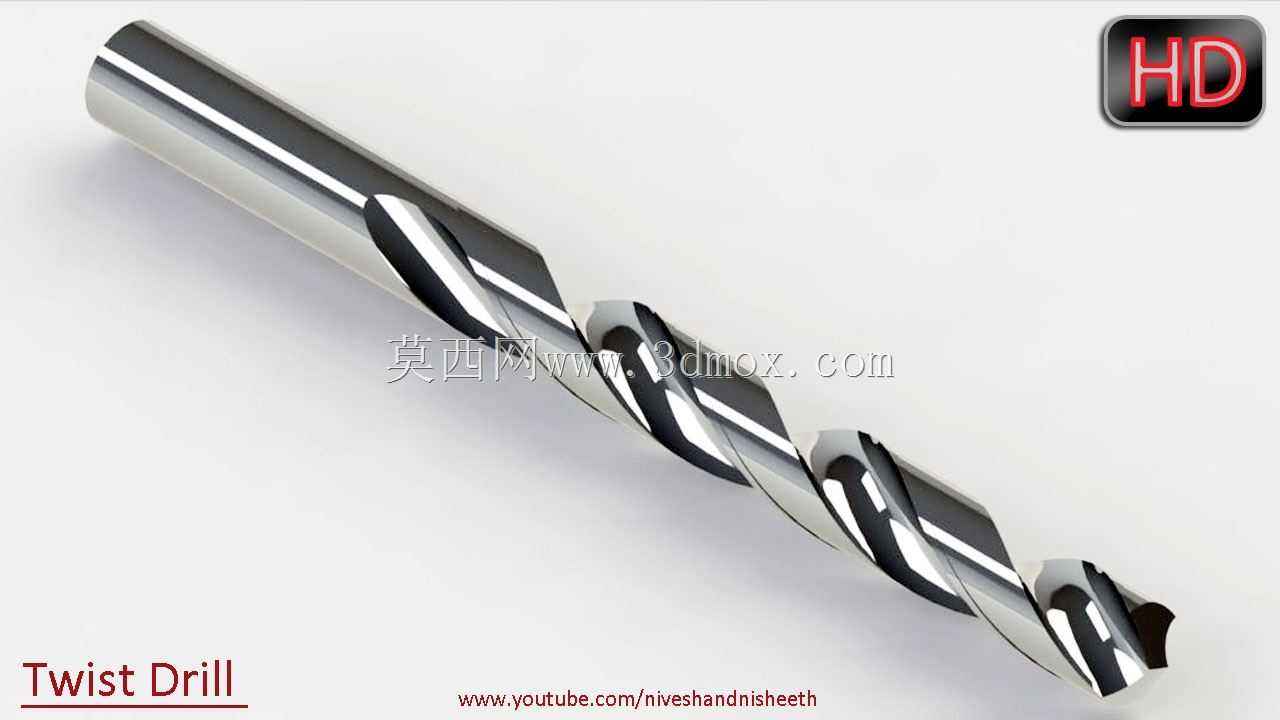

　　在机械加工的孔加工工序里，直柄麻花钻是普及率最高的切削刀具之一，从普通台式钻床的单件修配作业，到数控加工中心的批量精密孔位加工，再到装配现场的临时扩孔、去毛刺作业，都能见到这类刀具的应用场景。这套三维结构完整还原了标准直柄麻花钻的所有核心特征，首先是钻柄部分采用等直径圆柱结构，适配市面上绝大多数三爪钻夹头的装夹范围，装夹时无需额外配置变径套，夹持段的表面粗糙度控制在合理区间，既保证夹持摩擦力足够避免钻削过程中打滑，又不会因为表面过于粗糙损伤夹头的卡爪接触面。

　　钻体部分的螺旋槽设计是整个刀具的核心，两条对称分布的螺旋槽承担着排屑与输送切削液的双重作用，槽型的螺旋角经过合理匹配，针对常见的碳钢、铝合金等常规加工材料，能保证切屑顺着螺旋槽顺畅排出，不会在孔底堆积造成堵屑、烧刀的问题。钻尖部分采用标准顶角设计，横刃的修磨结构也在模型中有所体现，实际加工时横刃负责初始定心，两个主切削刃对称承担主要切削负荷，刃带部分的窄边结构既可以引导钻头保持进给方向的直线度，减少孔壁的扩孔量与粗糙度误差，又能降低钻身与孔壁的摩擦面积，减少钻削过程中的发热损耗。

　　从安装边界来看，这类直柄麻花钻的装夹深度需要匹配钻夹头的夹持行程，通常要保证钻柄进入夹头的长度不小于钻柄直径的1.5倍，避免高速旋转时出现摆振，影响钻孔的位置精度。在实际选型应用中，不同直径规格的麻花钻对应不同的钻床转速进给参数，这套模型的结构比例完全符合通用刀具的尺寸规范，结构设计人员可以直接参考这套模型的结构参数，进行钻套、钻夹具的配套设计，也可以基于这个基础模型改型设计阶梯钻、倒角钻等专用孔加工刀具，或是在做加工工艺仿真时，将模型导入CAM软件中进行钻削路径的干涉检查，验证刀具与工件、夹具之间是否存在运动碰撞。

　　模型的刃口过渡、槽底圆角等细节都做了还原，没有出现结构简化过度的问题，能直观展现麻花钻从钻尖到钻柄的完整力传递路径，钻削过程中轴向进给力从钻尖通过钻芯传递到钻柄，再由夹头传递到机床主轴，螺旋槽的结构强度也能承受常规钻削的扭矩负荷，不会出现槽根应力集中导致的断钻问题。对于刚接触切削刀具结构的设计人员来说，这套模型也能帮助理解麻花钻各部分结构的实际作用，避免在后续的刀具选型、工装设计中出现结构匹配错误。
