六棱杆木质铅笔外观结构三维建模

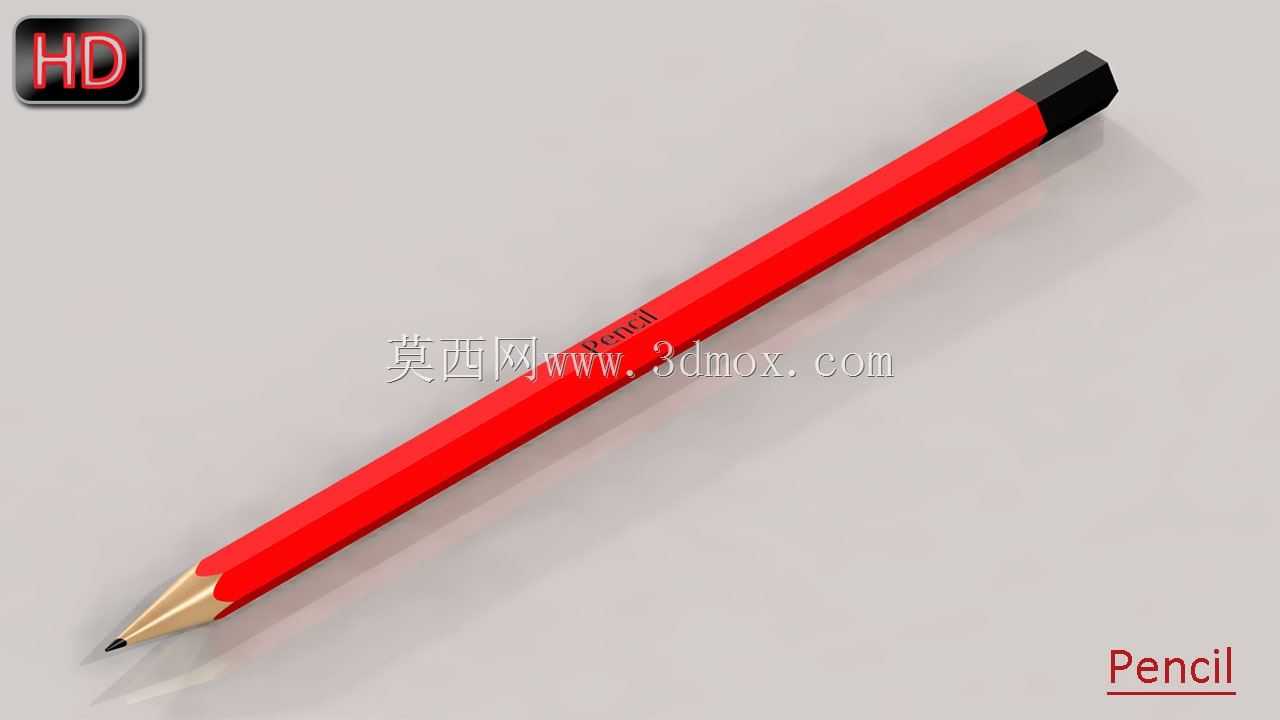

　　日常办公与教学场景中，木质铅笔是最基础的书写绘图工具，其结构看似简单，实则包含多个需要精准匹配的配合特征，本次建模完整还原了常规六棱木质铅笔的全部结构细节，可用于文具产品结构演示、教学建模案例参考、文创产品外观渲染等场景。从实际使用需求出发，铅笔的六棱柱杆身是核心结构特征，这种截面设计并非随意选择，六棱面能够让铅笔放置在倾斜桌面时不易滚落，同时握持时棱面可以贴合手指指腹，提升长时间书写的握持稳定性，建模时首先绘制正六边形截面草图，通过拉伸特征生成杆身基体，截面的对边尺寸参考常规办公铅笔的通用尺寸设定，保证握持手感与实物一致。杆身靠近笔尖的位置做锥度切削处理，这部分结构需要兼顾木质笔杆的包裹性与笔芯的露出长度，

　　建模时通过放样特征衔接六棱柱杆身与圆锥状笔尖段，切削后的木质部分形成均匀的锥面，笔芯从锥面中心伸出，伸出长度控制在合理范围，既保证书写时的笔尖强度，又避免过长易折断的问题。笔杆尾端的黑色笔帽是另一个关键配合件，笔帽采用过盈配合的方式套在木质杆身末端，建模时单独生成笔帽零件，其内径与杆身末端外径保持小过盈量，模拟实际装配时的紧配效果，笔帽的长度参考常规铅笔的橡皮端固定尺寸，边缘做微小倒角处理，避免装配时刮伤杆身漆面。杆身表面的文字压印效果通过包覆特征实现，压印深度控制在漆面厚度范围内，既还原实物的标识效果，又不会破坏木质杆身的基体结构，同时通过分割线特征将杆身、笔尖切削面、笔芯、笔帽分割为独立的面域，方便后续赋予不同的材质颜色，

　　区分红色漆面、裸露木质、黑色石墨笔芯、黑色塑料笔帽的视觉差异。建模过程中需要注意各段结构的衔接顺滑度，尤其是六棱柱到圆锥笔尖的过渡位置，不能出现棱面错位或者曲面褶皱，所有特征的尺寸边界都参考实物的实际比例设定，没有夸张变形，最终模型可以直接用于渲染出图、装配干涉检查练习、建模教学演示等用途，也可以作为文具类产品建模的基础参考案例，帮助初学者掌握拉伸、放样、包覆、分割线等常用特征的实际应用技巧，理解日常用品结构设计中隐含的工程逻辑。
