三链轮联动链条传动结构动画演示

　　这套三链轮链条传动结构，常见于多工位同步输送、轻工包装设备的分距传动、小型自动化生产线的动力传递场景，区别于常规双链轮的定距传动，三链轮布局可以在有限安装空间内完成非直线路径的动力传输，绕过设备内部的其他结构件，减少额外惰轮的配置，压缩整机的布局空间。从结构设计逻辑来看，三个链轮呈三角点位排布，其中一个作为主动轮接入动力输入，剩余两个作为从动轮完成动力分流或者路径导向，链条采用标准滚子链结构，啮合齿形完全匹配链轮齿距，保证传动过程中无跳齿、卡滞问题。设计时首先要确认三个链轮的中心距边界，根据传动比要求匹配各链轮的齿数，主动轮齿数通常选取17-25齿区间，避免齿数过少导致的传动脉动过大，同时要计算链条的总节数，保证张紧量处于合理区间，

　　不需要额外加装张紧轮即可维持合适的链条垂度，避免运转过程中链条抖动脱落。从安装边界来看，这套结构的整体外轮廓由三个链轮的外接圆以及链条包络线构成，安装时需要保证三个链轮的端面处于同一平面，平面度误差控制在0.5mm以内，避免链条出现侧向磨损；链轮中心孔的配合公差选取H7/k6过渡配合，保证和传动轴的同轴度，键槽采用标准平键结构传递扭矩，可适配常规的圆柱输出轴。功能特性上，这套链传动结构可以实现恒定传动比的动力传递，相比带传动不存在打滑问题，传动效率可达95%以上，三角布局的设计可以同时向两个不同点位输出旋转动力，适合需要同步驱动两个工位的设备场景，比如小型装配线上的同步输送带、包装设备的送膜与切刀同步驱动结构。

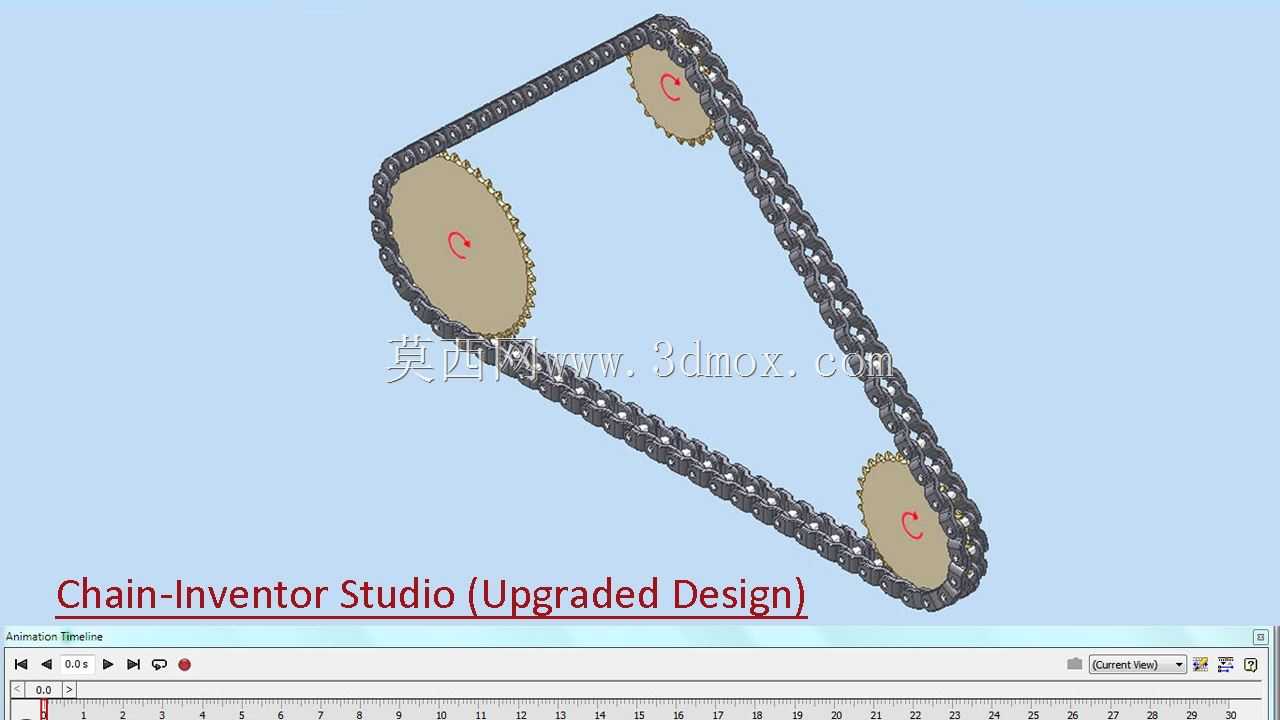

　　运动仿真层面完整还原了链条逐节啮合、绕经各链轮的完整运动过程，每个链节的铰接转动、和链轮齿槽的啮合接触都做了对应约束，能够直观展示不同转速下链条的运动状态，可用于验证链轮包角是否合理、链条运动过程中是否会和周边结构产生干涉，在前期设计阶段就能排查出布局不合理的问题，减少后续实物试装的调整成本。实际应用中这类三链轮链传动结构还会根据使用场景调整链轮材质，常规工况采用45号钢调质处理齿面高频淬火，有防腐需求的场景会采用不锈钢材质，轻载高速场景也可选用工程塑料链轮降低运转噪音。
