链节连接结构三维参数化设计

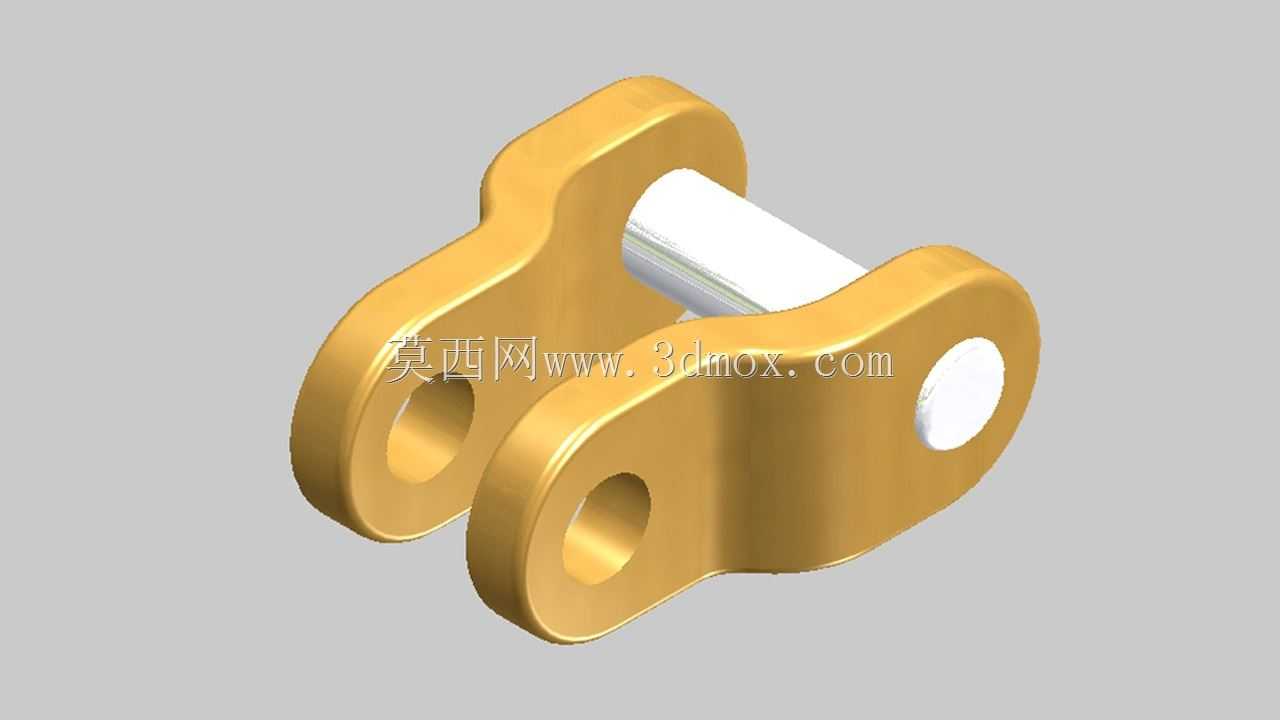

　　链节连接结构是各类链传动系统中承担载荷传递、相邻链节铰接功能的核心基础零件，广泛应用在输送线、农机传动、工业机床进给机构、摩托车与自行车传动回路、起重设备牵引链条等场景中，直接决定整套链传动系统的运行稳定性与疲劳寿命。这类零件在实际工况中需要同时承受循环拉应力、铰接处的往复剪切应力，以及运行过程中伴随的轻微冲击载荷，因此设计阶段需要兼顾结构强度、铰接配合精度与装配便利性。从结构设计逻辑来看，该链节采用双片外链板搭配销轴的经典布局，外链板采用对称式轮廓设计，两端设置同轴销孔，中部做过渡圆弧收腰处理，既可以在保证销孔周边受力截面足够的前提下，减少零件整体重量与材料消耗，也能避免直角结构带来的应力集中问题，降低循环载荷下的疲劳断裂风险。

　　销孔的尺寸公差需要严格匹配配套销轴的外径，配合间隙控制在合理区间，既要保证铰接转动时无卡滞，也要避免间隙过大导致传动过程中产生冲击、异响与磨损加剧。外链板的厚度、两销孔的中心距是核心安装边界参数，中心距直接决定链条节距，是匹配对应链轮齿形的关键尺寸，一旦出现偏差会导致链条与链轮啮合不良，出现跳齿、爬齿甚至脱链的故障；外链板厚度则需要和配套内链节的内档宽度匹配，保证装配后相邻链节的铰接活动无侧向卡滞，同时控制整链的横向窜动量。建模过程中可以先绘制单侧外链板的草图，通过直线、圆弧绘制外轮廓与销孔截面，添加几何约束保证轮廓对称、销孔同轴，标注关键尺寸后通过拉伸特征生成单块链板实体，再通过镜像特征快速生成另一侧对称链板，

　　之后创建销轴零件完成装配，过程中可对链板边缘做圆角处理，去除锐边避免装配割手，同时进一步优化边缘应力分布。实际应用中，这类链节的销轴两端需要做铆接或者卡簧固定限位，防止链条运行过程中销轴脱出造成传动失效，设计时需要预留对应的铆压余量或者卡簧安装槽位，同时要保证销轴表面的硬度高于链板销孔的硬度，减少铰接转动过程中的磨损量，延长链条整体的维护周期。
