链与链轮啮合传动运动仿真结构

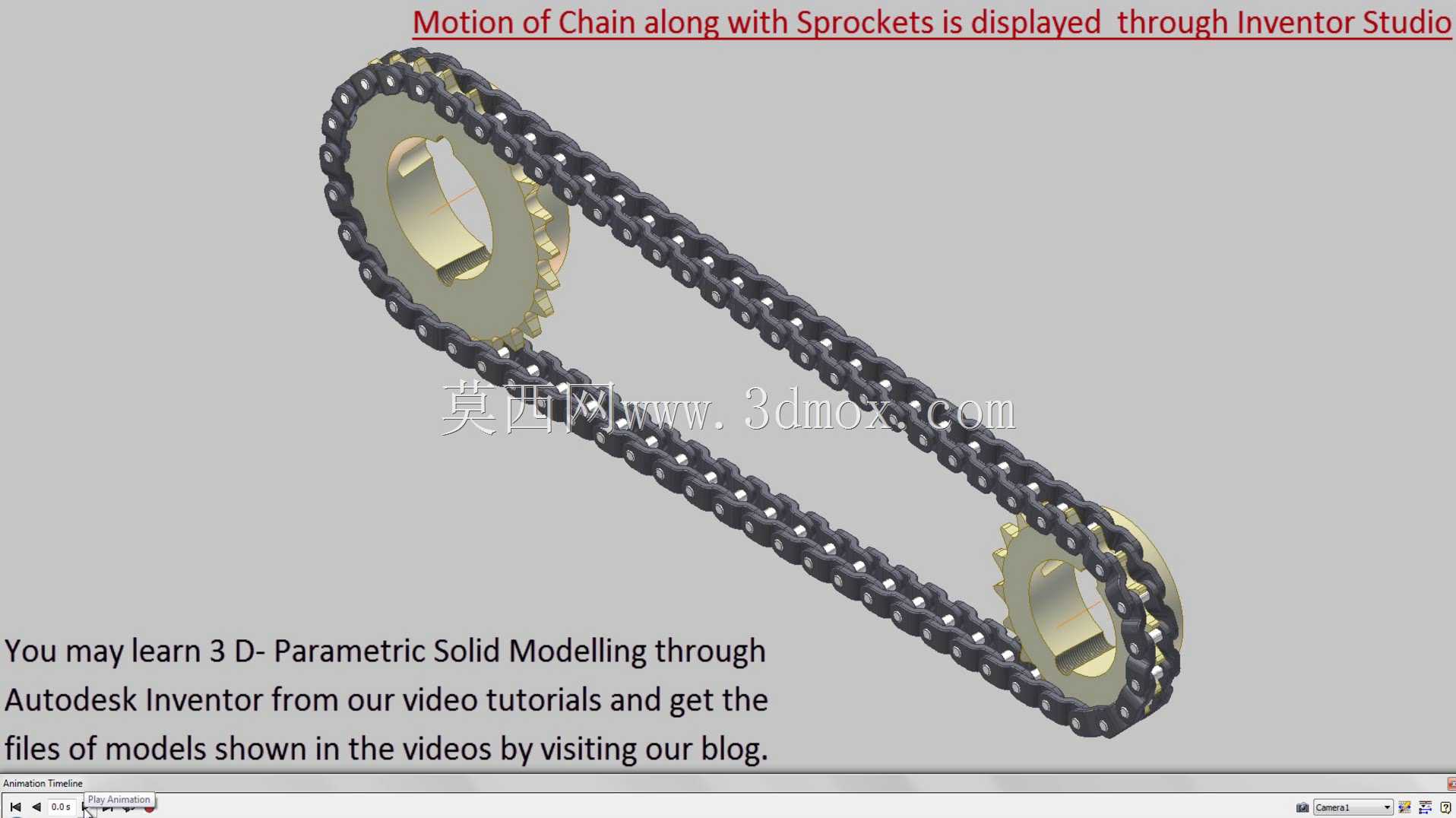

　　链传动作为机械传动领域应用极广的挠性传动形式，大量出现在输送设备、动力传输工位、农机传动单元、摩托车主副轴传动、工业自动化输送线等场景中，这套仿真结构完整还原了链与链轮的实际啮合运动过程，能直观呈现传动过程中链节与轮齿的啮合时序、松边紧边的张力变化、多边形效应带来的瞬时传动速率波动，对设计阶段验证传动匹配度有很高参考价值。从设计逻辑来看，这套结构首先完成了链轮齿形的参数化构建，严格遵循滚子链链轮的齿廓设计规范，保证齿沟圆弧、工作段齿廓、齿顶圆弧的参数匹配对应规格链条的节距、滚子外径，避免啮合过程中出现卡滞、跳齿、异常磨损的问题；链条部分以单节链节为单元完成参数化建模，包含内链板、外链板、销轴、套筒、滚子五个核心零件，

　　通过装配约束完成单节铰接后，沿链轮中心距完成阵列装配，同时添加链节与链轮齿面的接触约束、相邻链节间的转动副约束，保证运动仿真过程中链节能顺畅啮入啮出轮齿，不会出现穿模、约束冲突的问题。从安装边界来看，这套双链轮传动结构的中心距设置符合常规链传动的设计取值范围，既避免中心距过小导致链条绕转次数过多加剧磨损，也不会因中心距过大出现松边垂度过大引发的传动抖振；两个链轮的分度圆相切位置与链条紧边排布方向对齐，安装时需保证两链轮的共面度，避免出现轴向偏斜导致链板侧面异常磨损、链条脱齿的故障。实际工程应用中，这类链传动结构的选型需要匹配传递功率、输入转速、传动比要求，同时要预留张紧机构的安装空间，这套仿真结构可以直接用于前期方案验证，

　　观察不同中心距、不同链轮齿数搭配下的传动平稳性，比如小链轮齿数过少时多边形效应会明显加剧，传动过程中的振动和冲击会显著提升，通过仿真就能直观观测到这类问题，提前优化齿数参数，避免后期实物试制出现匹配问题。另外，仿真中呈现的链节运动轨迹，也能给传动防护罩的设计提供尺寸参考，预留足够的安全间隙，避免防护罩与运动中的链条发生干涉，同时也能为张紧轮的布置位置提供参考，针对松边的垂度变化选择合适的张紧方式，保证长周期运行下的传动可靠性。
