工业传动用外链节链节结构设计

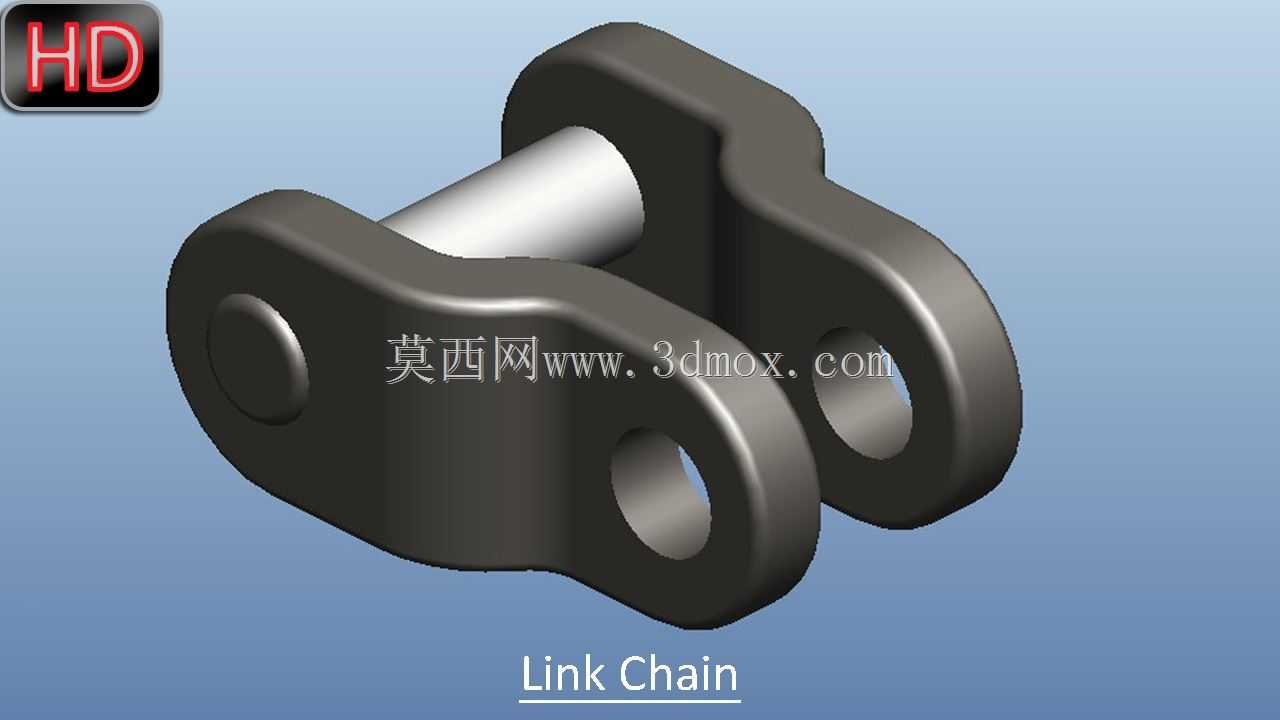

　　链节作为链条传动系统的核心组成单元，广泛应用于各类工业输送线、农机传动机构、机床进给传动、物流分拣设备、摩托车及自行车传动系统中，是实现动力传递与物料牵引的基础承载部件。本次设计的外链节结构，采用双侧外链板搭配过盈配合销轴的经典结构形式，外链板采用8字形轮廓设计，两端设置同轴销孔，中部做收腰处理，在保证结构强度的前提下有效降低零件自重，减少传动过程中的惯性冲击。销轴与两侧外链板采用过盈压装配合，压装后销轴两端与外链板外端面齐平，避免运转过程中与相邻链节、导轨护板发生剐蹭干涉。从实际安装边界来看，该链节的销孔中心距匹配对应规格链条的节距参数，外链板厚度、销轴直径均符合对应链条的国标尺寸公差要求，可与同规格内链节完成铰接组装，

　　组装后相邻链节可绕销轴自由转动，铰接间隙控制在合理范围，既保证传动灵活性，又避免间隙过大导致的传动冲击与磨损加剧。设计过程中重点考虑了链节的受力特性，传动过程中外链板主要承受拉伸载荷，因此销孔周边做了圆弧过渡强化处理，避免应力集中导致的板件断裂失效；销轴表面做硬化处理，提升铰接面的耐磨性能，延长链条整体使用寿命。在实际设备应用中，这类链节组成的链条可在多尘、潮湿、有轻度腐蚀的工业环境下稳定工作，适配水平、倾斜甚至垂直布置的传动场景，安装时需保证相邻链节铰接转动顺畅，销轴轴向无窜动，整链组装后需保证直线度偏差在允许范围内，避免运行过程中出现跳齿、卡滞等故障。从建模逻辑来看，该结构先完成单侧外链板的轮廓草图绘制，通过拉伸生成板件实体，对销孔边缘、板件外轮廓做圆角处理消除锐边，再绘制销轴回转体轮廓，通过旋转特征生成销轴实体，最后完成双侧板件与销轴的装配约束，验证装配间隙与干涉情况，确保模型可直接用于后续的装配仿真、工程图导出以及加工工艺编制。
