双页平开合页结构三维设计

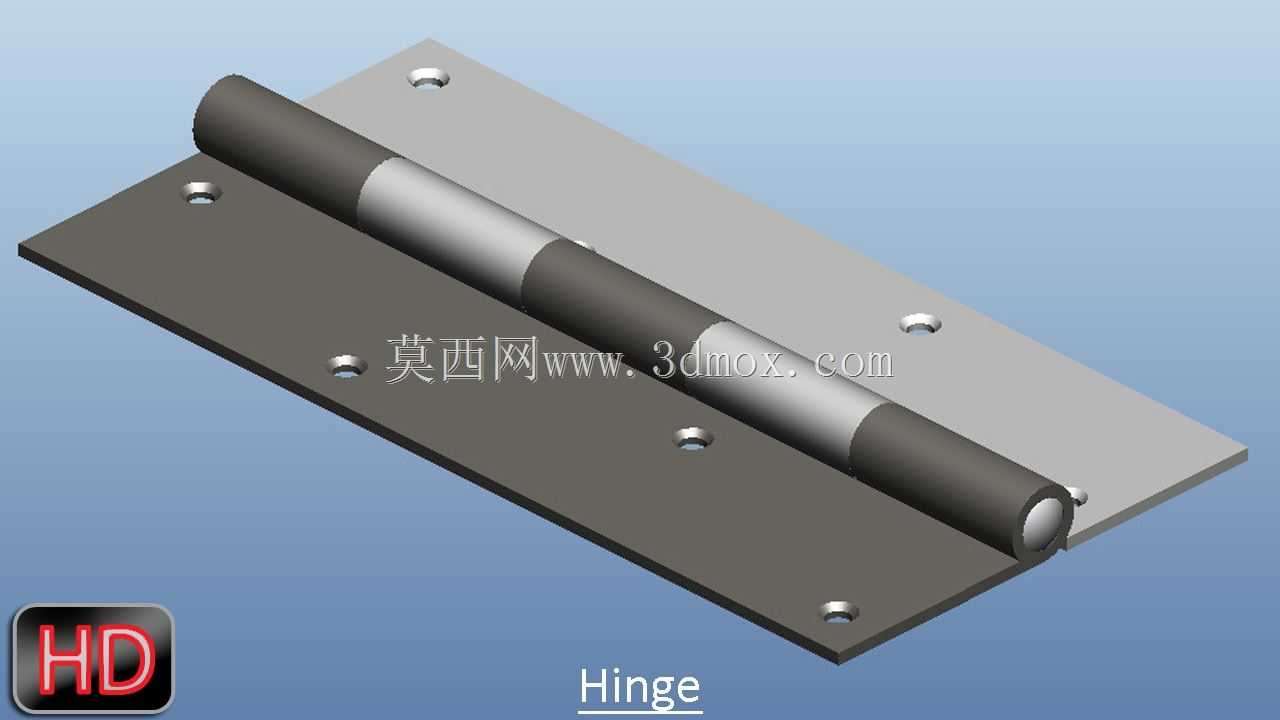

　　这款铰接结构是各类柜体、设备舱门、小型防护门常用的转动连接件，核心作用是实现两个固定安装面之间的定轴转动，同时承担门体开合过程中的径向与轴向载荷，保证开合过程无卡滞、无窜动。从结构设计来看，采用双页片搭配通长销轴的经典布局，两个页片分别对应门框与门体的安装基面，页片上预冲的沉头安装孔位严格匹配常用紧固件的安装尺寸，安装时沉头结构可让螺栓头完全没入页片平面，不会突出表面刮蹭门体或周边构件，也能保证安装后页片与基面完全贴合，避免长期受力出现翘曲变形。销轴采用分段式的轴套配合结构，交替穿插在两个页片的卷边筒内，这种设计相比短销轴结构，能大幅提升铰接位置的抗剪切能力，即使门体频繁开合产生交变载荷，也不会出现销轴弯曲、卷边开裂的问题，

　　转动接触面的长度覆盖整个合页的轴向尺寸，受力分布更均匀，不会出现局部应力集中导致的磨损过快问题。在实际选型应用中，这类合页多用于对开合平顺性有要求的场景，比如工业设备的防护舱门、电控柜柜门、小型工业箱体的检修门，也可用于普通室内木门、铝合金柜门的连接。设计时需要提前核对安装边界：两个页片的平面度公差控制在0.1mm以内，保证安装后与基面完全贴合，卷边筒的同轴度公差控制在0.05mm以内，确保销轴穿入后转动阻力均匀，不会出现局部卡滞。开合角度的设计预留了足够的转动间隙，当门体转动至最大开合位置时，页片边缘不会与安装基面发生干涉，常规状态下可实现180度范围内的自由转动，满足绝大多数场景的开合需求。页片的厚度根据承载需求匹配，

　　常规轻型应用下2mm厚度的冷轧钢页片即可满足单扇门10kg以内的承载要求，如果用于更重的门体，可对应增加页片厚度与销轴直径，同时增加安装孔的数量来提升连接强度。销轴两端做了铆边处理，不会在开合过程中从卷边筒内滑出，装配时无需额外加装销轴定位卡簧，减少了装配工序的零件数量，也降低了长期使用过程中小零件脱落丢失的风险。转动接触面的间隙控制在合理范围，既不会因为间隙过小导致转动干涩，也不会因为间隙过大出现门体晃动、下垂的问题，长期使用过程中即使接触面出现微量磨损，也能通过销轴与卷边的配合保持稳定的转动精度，不会出现明显的旷量。
