钢管桁架式卡丁车车架底盘结构设计

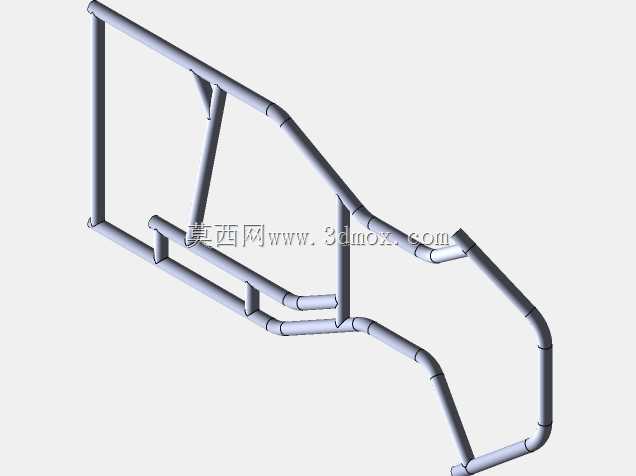

　　这套卡丁车底盘采用冷拔无缝钢管弯折后焊接成型的空间桁架结构，是卡丁车整车的核心承载基体，所有动力总成、转向机构、行走系统、座椅防护组件都需要依托该框架完成安装固定，在休闲娱乐场地竞速、青少年卡丁车培训、户外越野体验场景中，这类桁架式底盘的应用占比超过八成。从结构受力逻辑来看，设计时优先考虑了弯管的连续传力特性，主环、前环、侧边纵梁的管径与壁厚做了差异化匹配，驾驶舱周边的防滚结构采用大管径厚壁管材，在发生侧翻、正面碰撞时可以通过管材的塑性变形吸收冲击能量，避免乘员舱出现侵入性变形。底盘前部的管架预留了转向机安装支座、前悬摇臂铰接点位，点位的同轴度公差控制在0.2mm以内，避免转向过程中出现卡滞、回正力矩异常的问题；

　　中部的平直管段为发动机安装、座椅固定预留了标准化安装孔位，孔位间距适配主流的168F系列汽油机、电动卡丁车的电池包与驱动电机安装尺寸，不需要额外做转接支架即可完成适配；后部的管架延伸段用于固定后轴、链轮传动组件与后防撞缓冲结构，两侧的安装耳片采用焊接后二次机加工的工艺，保证后轴安装面的平面度，降低传动过程中的链轮跳动量。从安装边界来看，底盘整体宽度控制在1200mm以内，轴距适配1000-1100mm的常规娱乐卡丁车尺寸，整车离地间隙预留100mm，既可以满足铺装场地的竞速行驶需求，也能适配轻度非铺装路面的越野场景，不会出现底盘剐蹭地面的问题。管架的弯折半径全部匹配常规弯管机的加工参数，没有过小半径的弯折设计，

　　避免弯管过程中出现管壁褶皱、壁厚减薄超标的问题，所有焊接节点都采用相贯线切割处理，管材拼接间隙控制在0.5mm以内，降低焊接变形量，焊接完成后整体框架的形位公差可以满足后续总装的精度要求，不需要大量的校形工序。在实际使用场景中，这类桁架底盘相比板式冲压底盘重量降低30%以上，同时扭转刚度提升40%，在高速过弯时可以给悬架提供稳定的支撑基础，减少车架弹性形变带来的操控迟滞，让转向反馈更直接。设计时还在管架的对应位置预留了线束、制动油管的固定卡扣点位，避免走线过程中出现管线与运动部件干涉的问题，所有外露的管端都做了封堵处理，防止场地内的泥沙、积水进入管材内部造成锈蚀，延长底盘的整体使用寿命。
