汽车排气系统无催化消声器结构设计

　　这款消声器主要应用于内燃机排气系统末端，核心作用是衰减排气过程中产生的气动噪声，同时保证排气通路顺畅，避免过大的排气背压影响发动机动力输出效率。不同于集成三元催化载体的排气后处理总成，该结构不承担尾气净化功能，可配套非道路作业机械、改装车辆排气段，或是作为排气系统中独立的消音单元，与上游催化转化器串联布置，适配对尾气净化有单独模块化设计需求的动力系统布局。

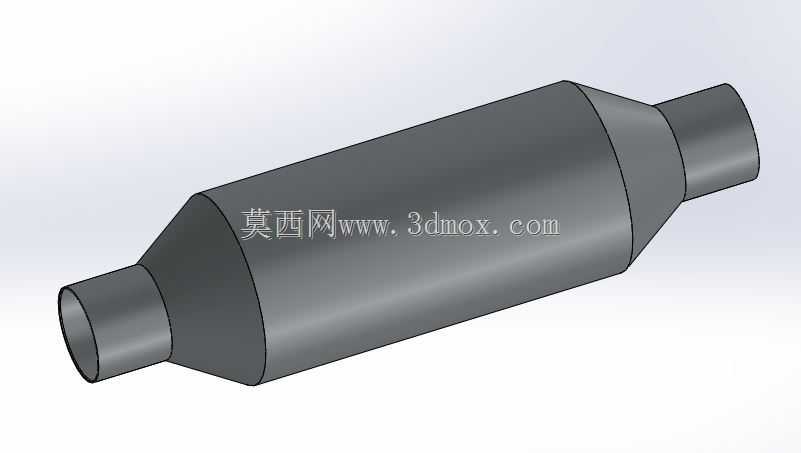

　　从结构设计逻辑来看，整体采用两端缩径、中间扩容的腔体结构，进出口管径保持一致，可直接与同通径的排气钢管对接，安装时仅需在对接端采用卡箍紧固或是环缝焊接即可完成固定，无需额外设计变径转接结构，能减少排气系统的管路零件数量，降低装配复杂度。中间扩容腔的直径与进出口管径的比值经过匹配，既保证足够的膨胀空间实现抗性消声效果，通过腔体内截面突变造成的声阻抗变化，将排气携带的中低频噪声能量在腔体内反射、耗散，又不会因为腔体直径过大造成底盘布置空间不足，或是增加过多的整机重量。

　　在安装边界上，整体为同轴回转体结构，无侧向突出的安装支架或是异形结构，布置时仅需预留沿轴向的直线安装空间，径向尺寸可适配多数乘用车、轻型商用车的底盘排气通道间隙，不会与底盘悬架、燃油管路、车身底板发生运动干涉。腔体外壳采用等壁厚设计，建模时保留了足够的壁厚余量，可满足实际生产中冲压焊接、或是旋压成型的工艺要求，进出口端的直段长度经过匹配，既保证对接时有足够的焊接/卡接配合长度，避免使用中出现排气泄漏，又不会因为直段过长浪费布置空间。

　　实际使用中，该结构的直通式流道设计能让排气气流顺畅通过腔体，相比多隔板强阻性消声器，排气阻力更低，不会因为背压过高造成发动机排气不畅、功率下降的问题，同时无催化载体的结构也避免了载体老化、堵塞带来的维护成本，适合对排气背压要求严苛、尾气净化功能单独布置的动力系统场景。建模过程中对腔体的过渡段做了平滑锥面处理，避免直角转折造成的气流紊流，进一步降低气流在消声器内部产生的再生噪声，保证消声效果的稳定性。
