三叶式船用推进螺旋桨结构设计

　　这款三叶螺旋桨的设计，核心围绕中小型船舶、水下推进设备的实际作业需求展开，在流体效率与结构强度之间做了针对性平衡。从实际应用场景来看，这类三叶结构的螺旋桨常适配于内河小型作业船、无人潜航器、小型水上运载设备的推进端，相比两叶桨，它在运转时的动平衡表现更稳定，水流击打桨叶产生的脉动载荷更小，能有效降低轴系的振动传导，减少配套动力输出端的疲劳损耗；相比四叶及以上的多叶桨，它的盘面比更小，在同等转速下的水流推进效率更高，制造加工的难度也更低，更适配中小功率的动力配套场景。

　　从功能特性上看，三个桨叶采用等夹角120度均匀分布的布局，桨叶的型线从根部到叶梢做了连续的曲面过渡，根部与桨毂衔接处做了大圆角过渡处理，避免应力集中导致的桨叶断裂问题——实际工况中，螺旋桨在水下运转时不仅要承受水流的轴向推力，还要应对突发的杂物缠绕、水流紊流带来的侧向冲击，根部的圆角过渡能把集中应力分散到更大的接触面上，提升整体结构的抗冲击能力。桨毂中心设计有同轴安装孔，孔位的尺寸公差按照常规船用轴系的配合标准设定，安装时可通过键连接或者锥面锁紧的方式与动力输出轴固定，保证扭矩传递过程中不会出现打滑、松脱的问题，桨毂的端面预留有锁紧件的安装空间，不会和轴端的固定螺母产生装配干涉。

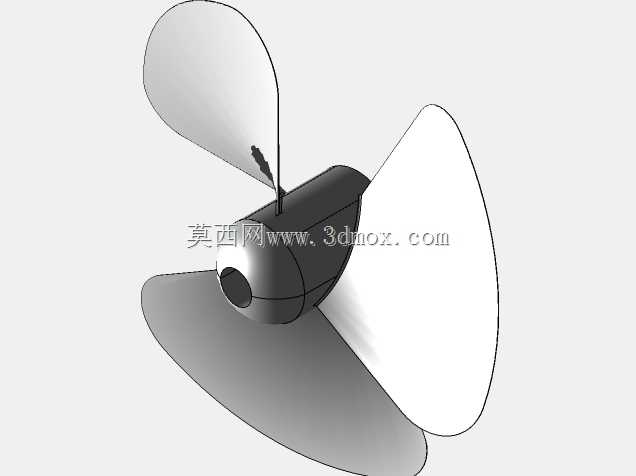

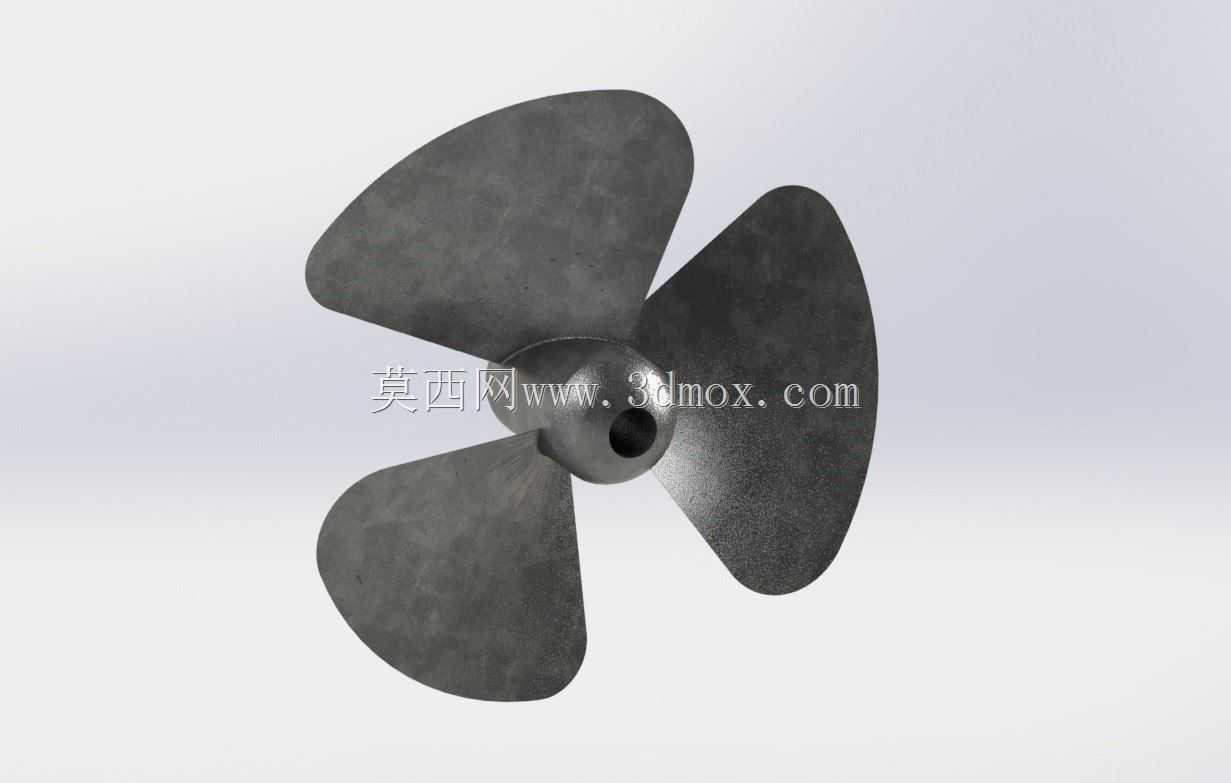

　　设计过程中，桨叶的螺距从根部到叶梢采用了渐变式设定，根部区域的螺距更小，适配靠近桨毂处水流流速较低的流场特性，叶梢区域的螺距适当放大，充分利用外缘线速度更高的特点提升推水效率，同时叶梢的边缘做了轻微的倒角处理，减少运转时叶梢的空泡效应，降低空泡腐蚀对桨叶表面的损伤，延长部件的水下使用寿命。整体外形的安装边界上，桨叶的最大回转直径适配中小功率推进系统的安装空间，不会超出常规小型船舶尾部的推进器安装舱位边界，安装后桨叶与船体外壳、舵叶之间预留有足够的安全间隙，避免运转过程中出现剐蹭问题。从建模逻辑来看，整个模型先通过曲面放样构建单个桨叶的流体曲面，再通过圆周阵列生成三个等距分布的桨叶，最后与桨毂实体做合并处理，所有曲面衔接处都做了曲率连续的校验，既满足流体仿真的曲面精度要求，也能直接对接后续的铸造、数控加工生产流程，不需要额外做模型修复。
