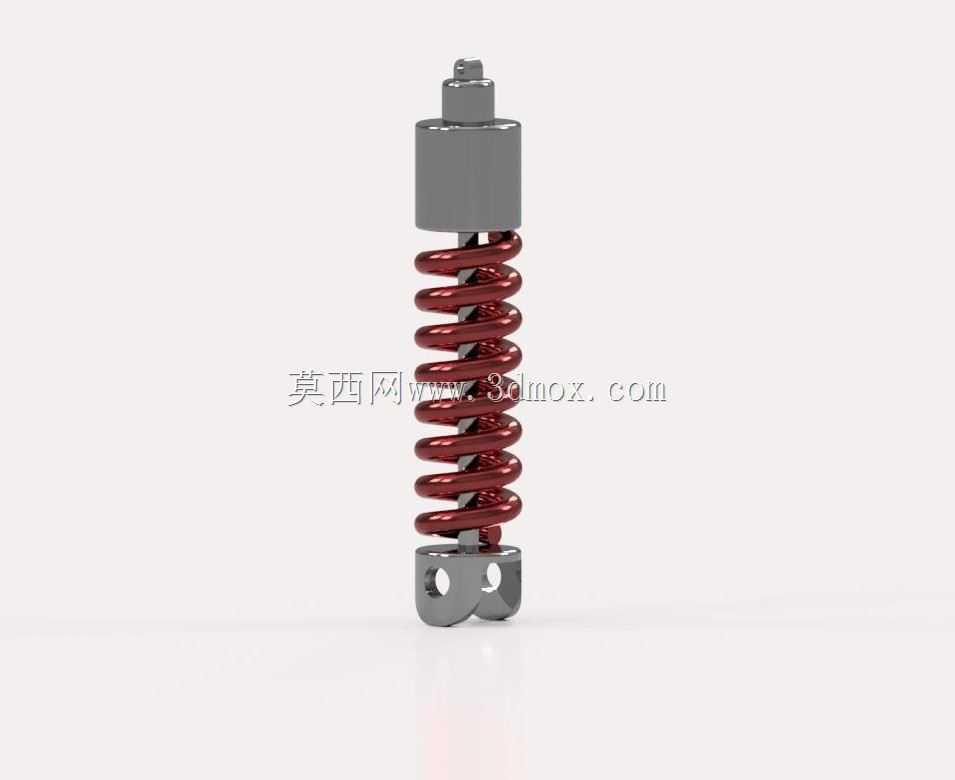

车辆单筒式螺旋弹簧减震悬架结构

　　该结构属于车辆底盘行走系统的核心缓冲部件，主要应用在非承载式车身的轻型越野车辆、小型场地作业代步车辆的行走机构中，也可适配小型非道路移动机械的行走端缓冲需求，承担路面冲击过滤、车身姿态维持的核心作用。从实际使用场景来看，当车辆经过颠簸路面时，车轮端受到的垂向冲击会先传递到悬架下端的双耳连接座，冲击载荷首先作用于螺旋弹簧，通过弹簧的压缩形变吸收瞬时冲击能量，避免刚性冲击直接传递到车架端造成车架结构疲劳损坏，同时配套的阻尼芯轴会在弹簧压缩与回弹过程中提供持续的阻尼力，抑制弹簧反复余振，避免车辆出现长时间的上下颠簸，保证轮胎与地面的有效接触面积，提升行驶过程中的操控稳定性。在设计思路上，该结构采用单筒式集成布局，

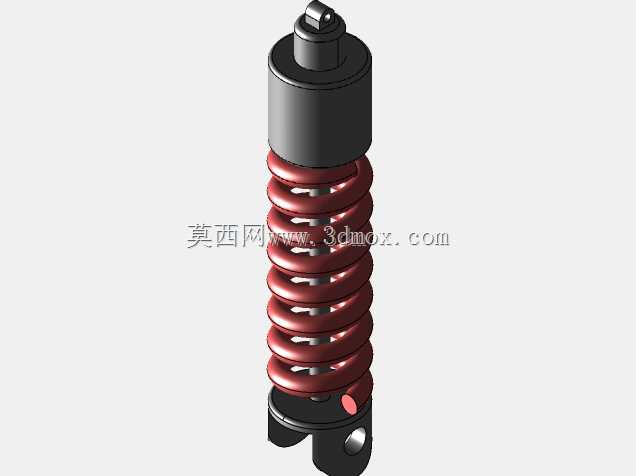

　　将阻尼芯轴与螺旋弹簧做同轴集成设计，上端采用柱式安装轴结构适配车架端的安装套筒，下端采用双耳铰接结构适配转向节或下摆臂的连接端，铰接孔内预留了衬套安装空间，可通过压装橡胶衬套过滤行驶过程中的小幅高频振动，减少金属部件之间的硬接触磨损。从安装边界来看，该悬架的最大压缩行程预留了足够的安全余量，弹簧的线径、节距经过匹配计算，在额定载荷下的静扰度符合轻型车辆的底盘设计要求，不会出现满载情况下弹簧并圈的刚性接触问题，同时阻尼芯轴的活塞杆表面做了硬化处理，配合端部的防尘结构，可避免行驶过程中泥沙、灰尘进入芯轴内部造成密封件磨损，延长部件的实际使用寿命。结构建模过程中，螺旋弹簧的特征采用螺旋扫描方式生成，严格匹配实际弹簧的旋向、

　　节距变化与端部并圈磨平结构，阻尼筒的外部壳体、上端安装轴、下端连接耳的所有安装孔位、配合尺寸都按照实际装配公差做了预留，可直接用于底盘结构的装配干涉校验，也可作为同类悬架结构设计的参考原型，帮助设计人员快速完成悬架与周边车架、转向部件的空间匹配校核，减少前期方案设计阶段的重复建模工作量。在实际选型匹配过程中，可根据不同的车辆整备质量调整弹簧的刚度参数与阻尼芯轴的阻尼系数，通过调整弹簧线径、有效圈数来适配不同载荷等级的使用需求，下端双耳的铰接孔间距、上端安装轴的直径也可根据具体车型的安装接口做对应调整，保证部件的通用适配性。
