带联轴器一体式涡轮转子结构设计

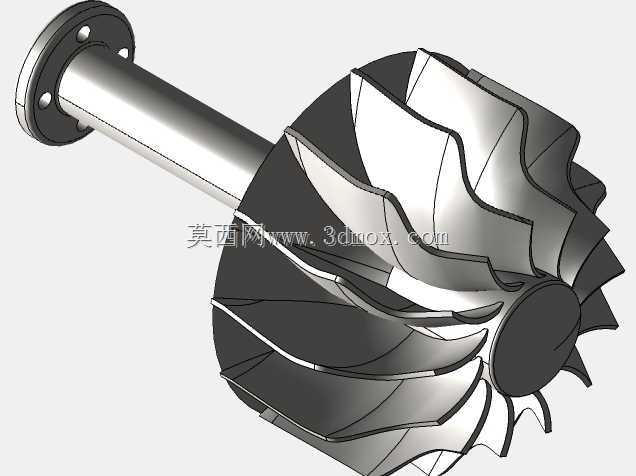

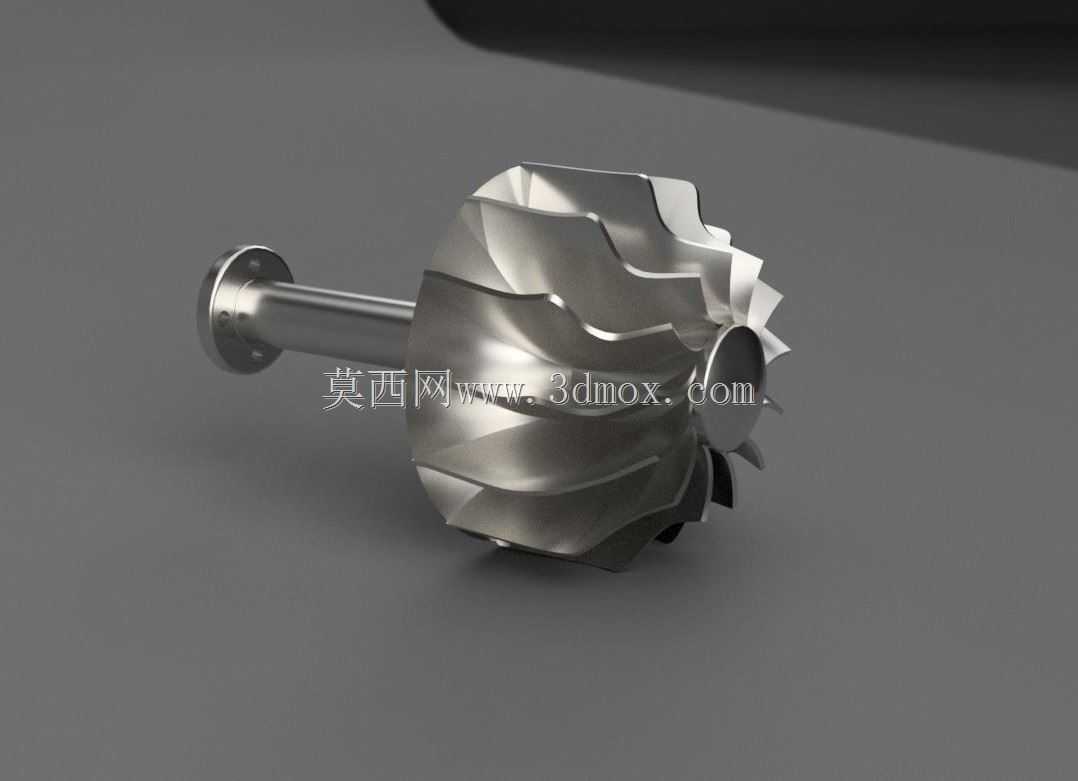

在流体能量转换类动力设备的核心部件选型与结构设计中，带联轴器的涡轮转子是直接决定能量转换效率与运行稳定性的核心做功单元，这类结构广泛应用在涡轮增压器、小型工业透平设备、流体输送增压装置以及航空航天辅助动力单元的做功段，承担着将流体介质的压力能、动能转换为旋转机械能，或是通过旋转对介质做功实现增压的核心功能。从结构设计逻辑来看，该转子采用一体式轴连叶轮的布局思路，将做功叶轮段与动力输入输出的轴段做同轴集成设计，轴端直接加工出带安装孔的法兰式联轴器结构，省去了额外的联轴节转接环节，从根源上减少了多零件装配带来的同轴度误差、连接间隙与动平衡调校难度，这种设计尤其适配高转速运行工况，能够有效降低高速旋转下的偏心振动风险，提升转子系统的临界转速阈值。叶轮部分采用三元流扭曲叶片构型，每一片叶片的型线都沿径向与轴向做复合扭曲设计，叶片前缘做圆弧钝化处理以降低介质入射冲击损失，叶轮流道沿介质流动方向做平滑的截面收缩或扩张设计，根据不同的应用场景匹配对应的流道面积变化率，既可以适配废气驱动的做功工况，也可以适配主动旋转对空气、工艺气体等介质增压的工况。叶片与轮毂的过渡位置采用大圆角平滑衔接，既能够降低应力集中系数，避免高转速下的叶片根部疲劳断裂风险，也能减少流道内的流动滞止区，降低介质流动的涡流损失。从安装边界来看，轴段的光杆部分为轴承安装位，设计时预留了对应规格滚动轴承或滑动轴承的安装轴肩定位尺寸，轴端的法兰联轴器上均布的安装孔可直接与动力输入端或负载端的法兰做螺栓连接，安装时仅需要保证两端轴承座的同轴度符合设计公差要求，即可完成转子组件的装配，不需要额外做联轴节的对中调校，能够大幅缩短现场装配与后期维护的工时。在实际工程应用中，这类转子的动平衡精度需要达到G2.5级以上，才能满足每分钟数万转的高转速运行要求，设计阶段通过三维建模对叶片的质量分布做对称化处理，将每一片叶片的质心偏差控制在极小范围内，减少后期动平衡去重的加工量。轮毂部分做等强度设计，从叶片安装位置到轴段的过渡段采用渐变壁厚设计，在保证整体结构刚度满足高转速离心力载荷要求的前提下，尽可能降低转子的整体转动惯量，提升转子的动态响应速度，适配需要快速升降转速的工况场景。
