加工中心组合夹具套装三维设计

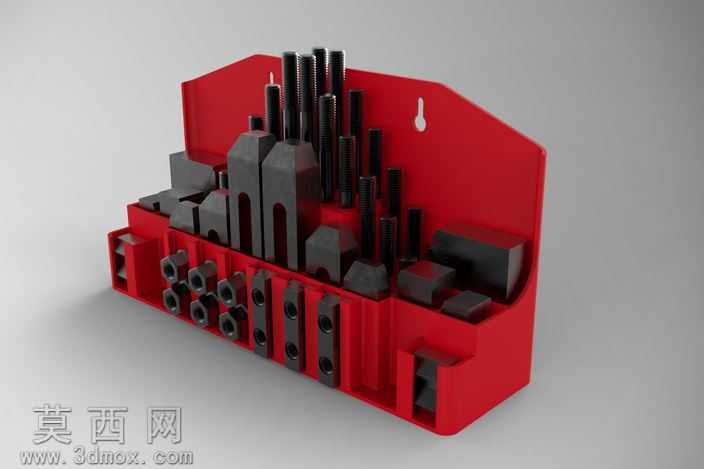

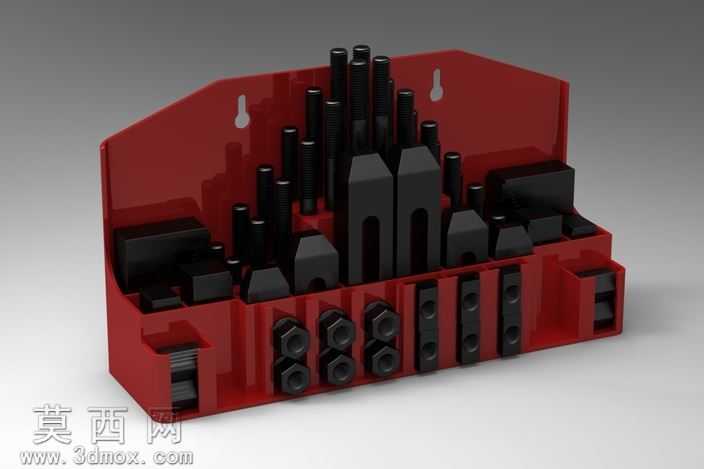

本套加工中心夹具套装三维模型，采用参数化建模思路完成全组件设计，完整还原了机加工场景下通用组合夹具的整套配置与收纳结构。建模过程中首先对夹具套装的收纳基座进行结构搭建，依据不同夹具配件的外形轮廓设计对应卡位槽，确保每一类压紧螺栓、定位块、夹紧压板、阶梯垫块都能精准嵌入对应槽位，还原实物的规整收纳形态，基座上的挂装孔、侧边储物格也按照实物比例完成细节建模，保证结构尺寸与实际工装夹具收纳架的通用规格一致。完成基座建模后，逐一对套装内的各类夹具配件进行独立建模：针对不同长度规格的压紧螺栓，精准绘制螺纹段、光杆段与头部六角结构的尺寸差异，还原不同规格螺栓的外形区别；对各类异形夹紧压板，按照实际工装的受力结构设计轮廓造型，还原压板的开口槽、压紧面、定位孔的结构细节；对配套的六角螺母、定位垫块、台阶压块等小零件，也逐一完成细节建模，还原零件的倒角、边角过渡等工艺特征。材质与渲染阶段，为收纳基座赋予高强度工程塑料材质，调整材质的粗糙度与颜色参数还原实物红色硬质塑料的哑光质感；为所有金属夹具配件赋予调质钢材质，调整金属材质的反光度与细微纹理，还原发黑处理后金属零件的哑光金属质感，同时为不同规格的零件添加细微的材质色差，区分不同热处理状态的配件外观。场景搭建时采用柔和的工业产品布光方案，通过主光源、补光与轮廓光的搭配，清晰展现每一个卡位槽内的零件轮廓，避免零件之间出现光影遮挡，同时通过浅灰色渐变背景突出夹具套装本身的结构层次，让整套模型的展示效果清晰直观，完整呈现组合夹具套装的配件组成与收纳逻辑，可用于加工中心工装配置教学、夹具选型参考、工装方案展示等场景。
