三辐式滑轮外缘轮体结构设计

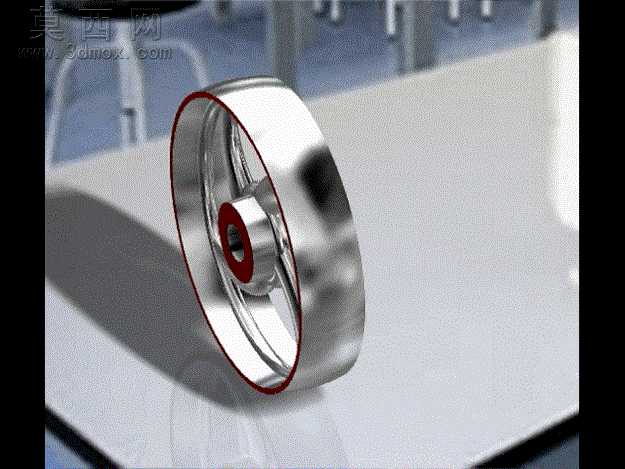

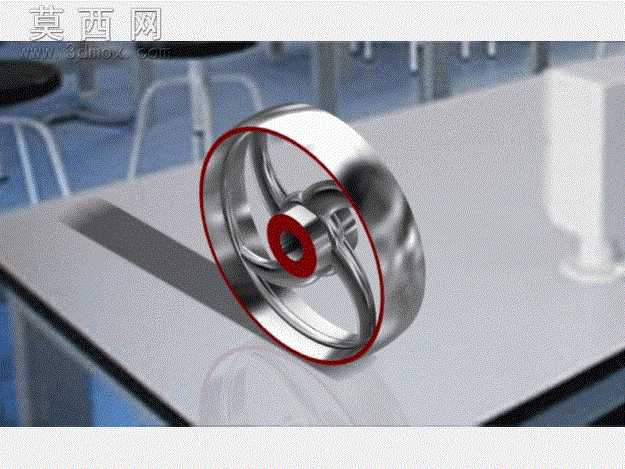

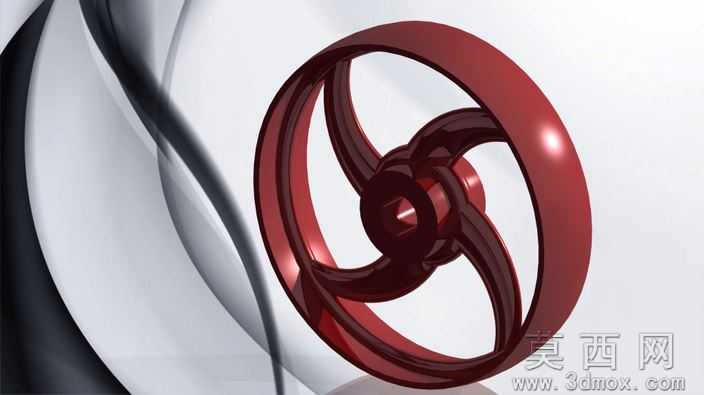

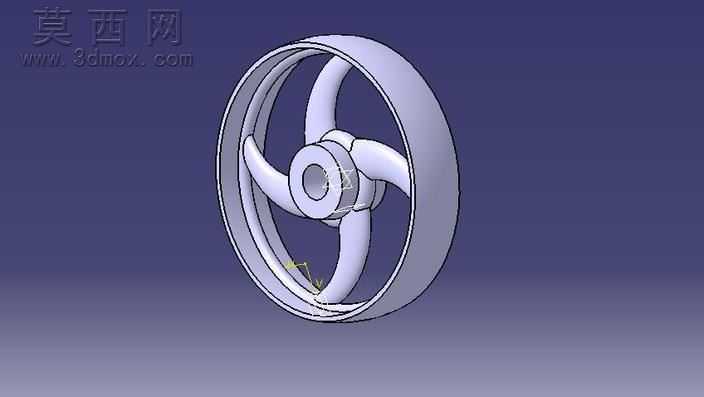

本作品为滑轮外缘轮体的三维参数化建模成果，建模过程依托三维设计环境完成整体结构的全流程搭建，首先以旋转特征构建轮缘的环形基体，精准控制轮缘的内外径尺寸、截面弧度与壁厚参数，保证轮缘外圈可适配配套传动带或绳索的缠绕需求，内圈结构可与辐条实现稳固衔接。轮毂部分采用同轴回转体设计，中心预留标准轴孔，轴孔周边设计有定位止口与装配限位结构，可保障轮体与传动轴的装配同轴度，降低运转过程中的径向跳动误差。连接轮毂与轮缘的三辐式结构采用流线型曲面设计，每根辐条均做了变截面过渡处理，靠近轮毂位置截面厚度更大以承载核心扭矩，向轮缘延伸过程中截面逐步收窄，既保证了整体结构的抗扭、抗弯强度，又能合理控制轮体整体重量，减少运转过程中的惯性负载。建模过程中对所有衔接位置均做了圆角过渡处理，消除尖锐棱角带来的应力集中隐患，提升结构的疲劳使用寿命。材质配置阶段为轮体赋予了哑光浅灰色工程塑料质感，在渲染环境下可清晰呈现各曲面的曲率变化与结构层次，方便直观校验各部分的尺寸匹配关系。整体设计遵循机械传动件的通用设计规范，兼顾了结构强度、运转稳定性与轻量化需求，辐条的对称式分布可保障轮体运转时的动平衡性能，避免高速运转下产生偏载振动，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为后续工程制图、加工生产的三维设计依据，适配轻载传动、导向滚轮等多类应用场景的设计需求。
