可拆装多级家用直饮净水器结构设计

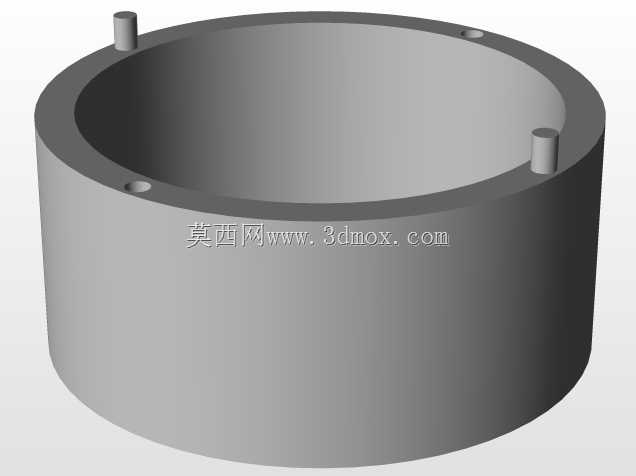

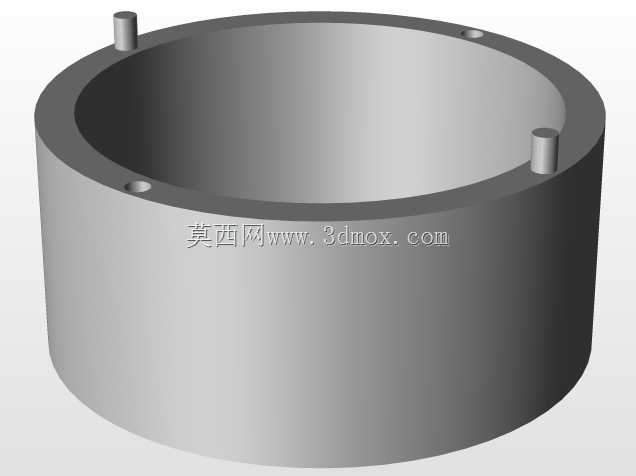

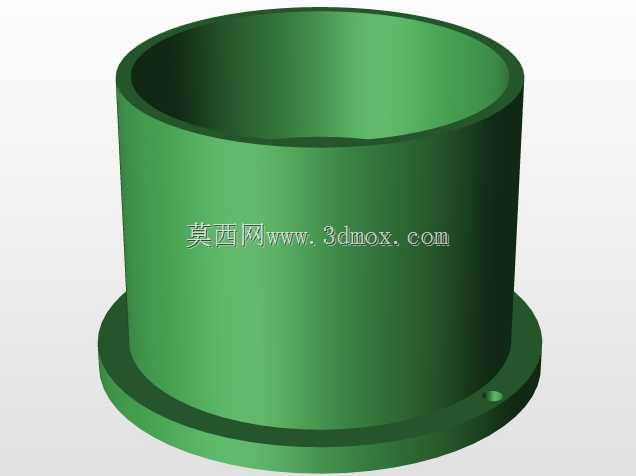

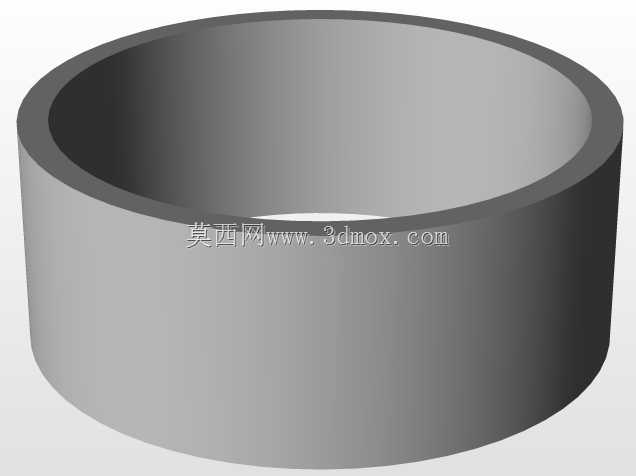

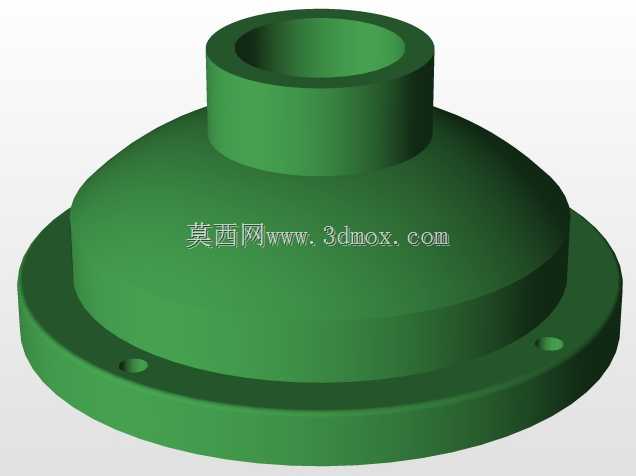

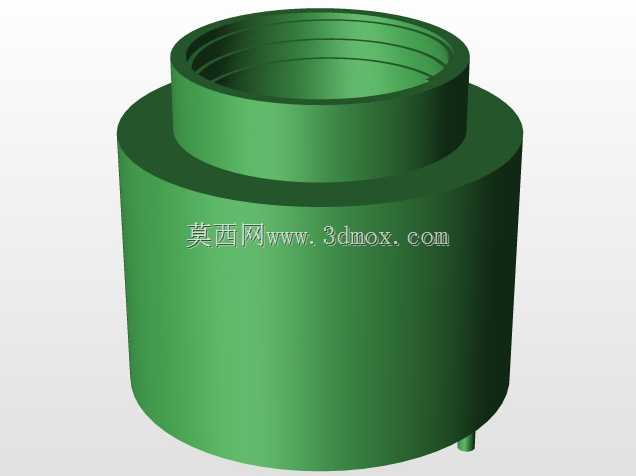

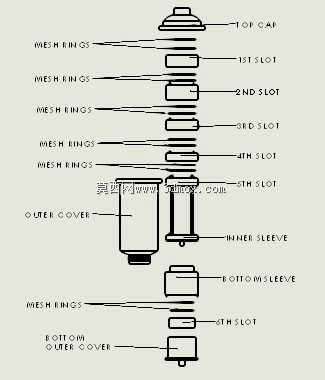

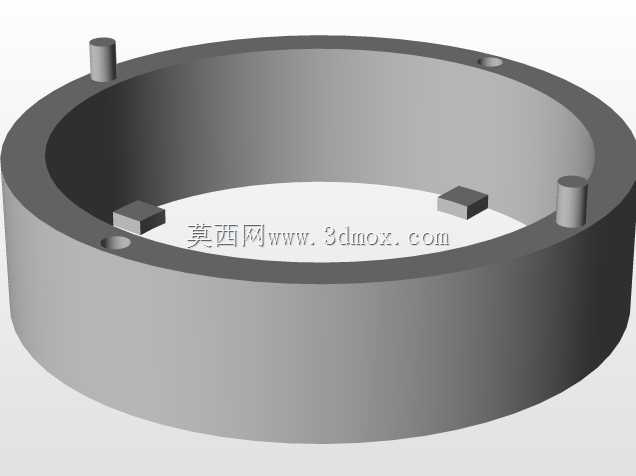

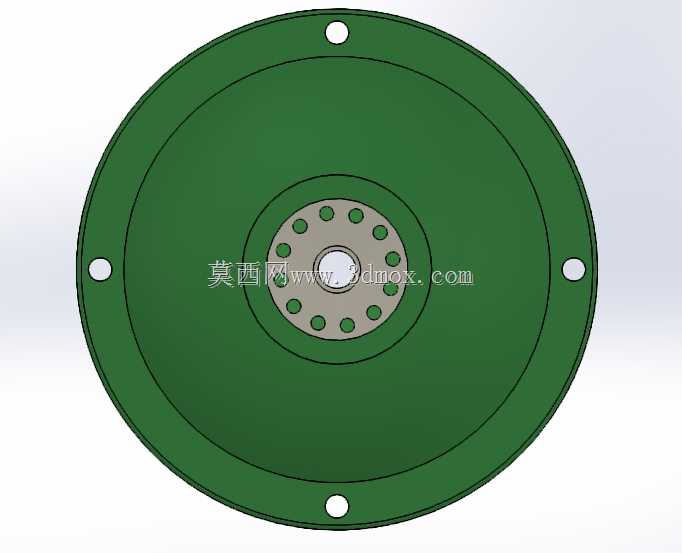

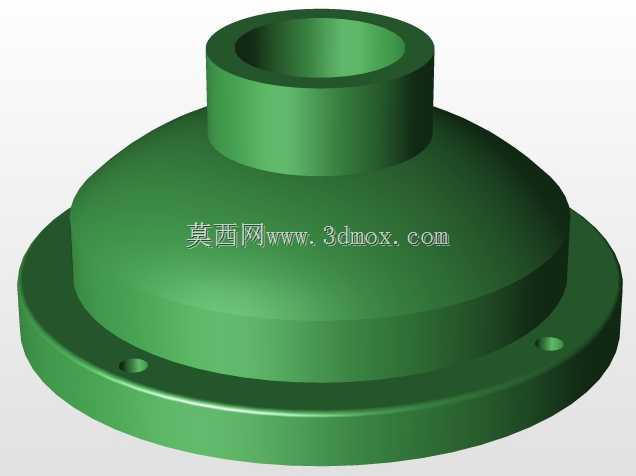

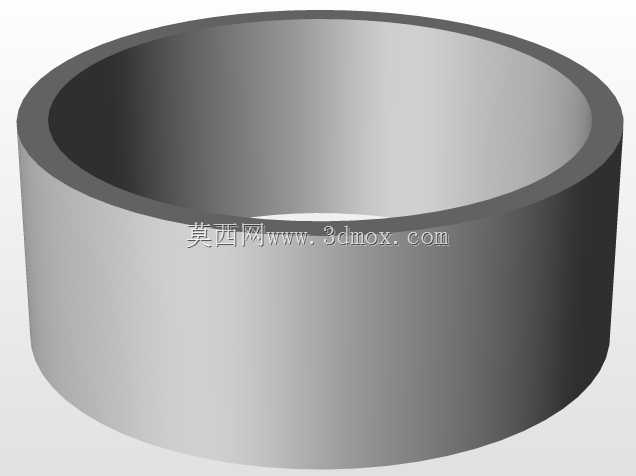

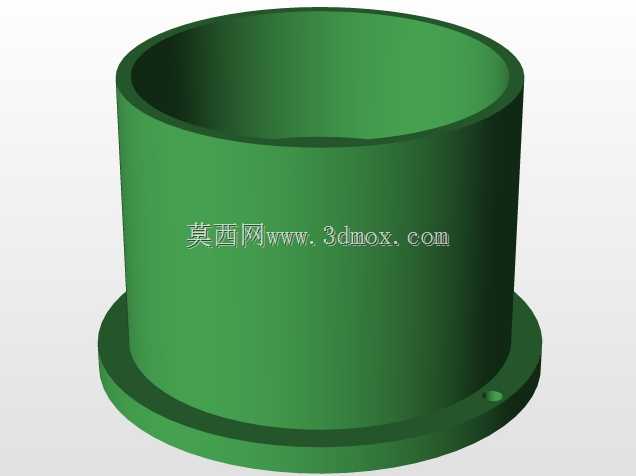

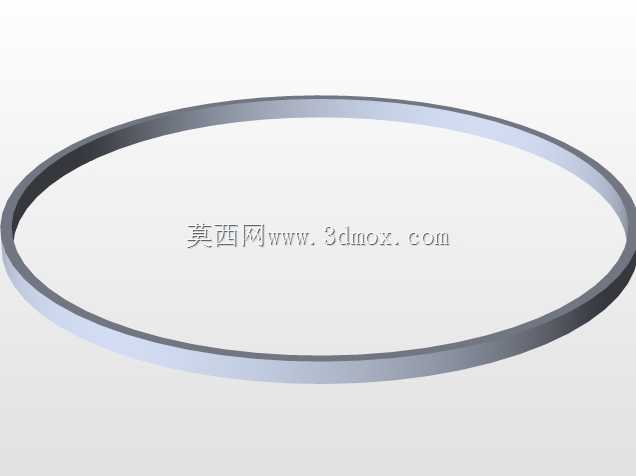

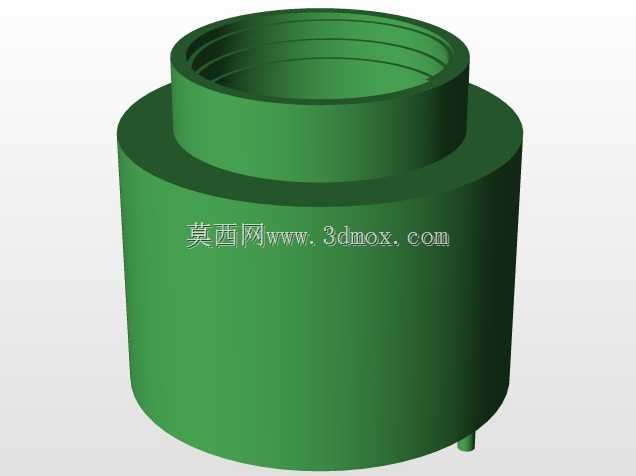

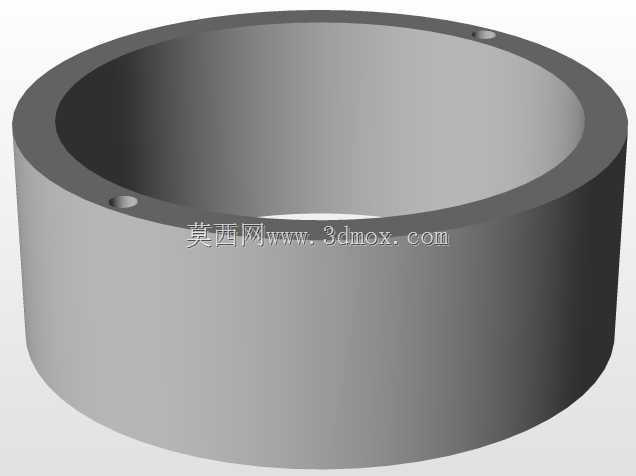

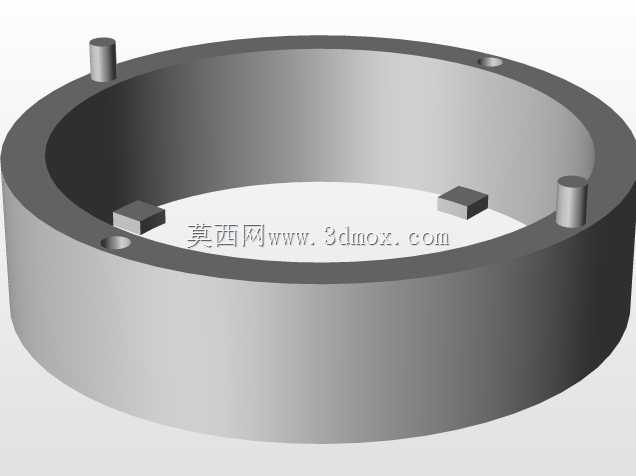

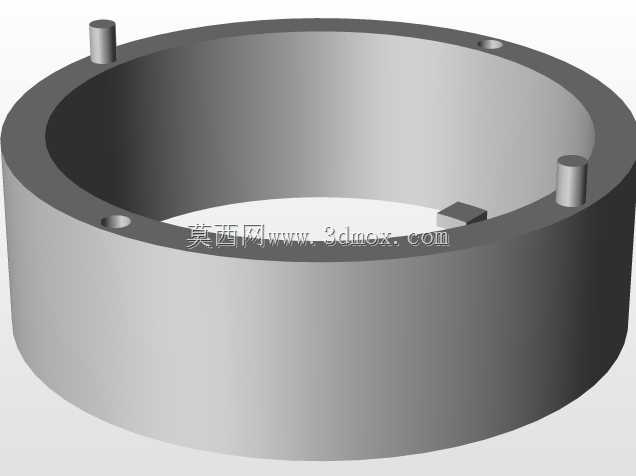

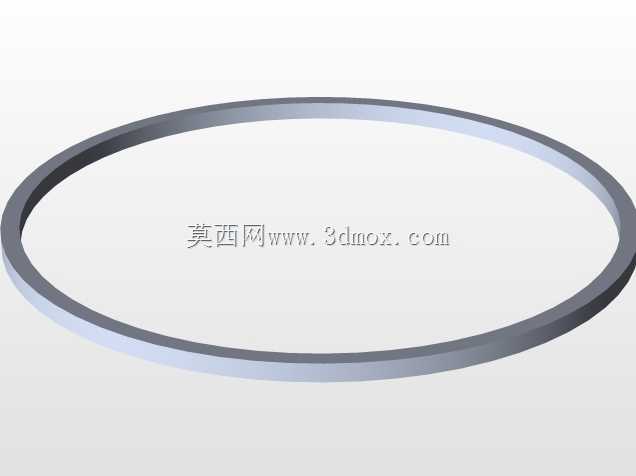

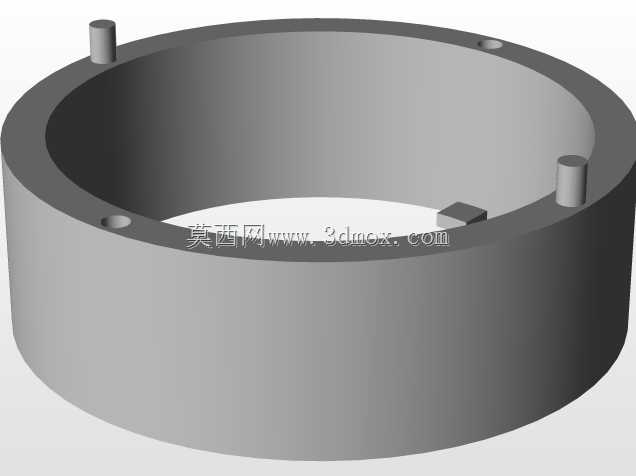

　　这套多级净水设备的结构设计，核心面向家用及小型商用饮用水净化场景，可适配厨下安装、桌面直饮点位等多种日常使用环境，整体采用分层堆叠的模块化架构，所有部件拆分后可独立加工，也支持3D打印制作样件验证装配逻辑。从实际使用需求出发，整套结构拆分出顶盖、多层内套筒、外置滤筒外壳、底套筒、底盖等独立部件，各部件之间采用卡扣配合加端面密封的连接形式，不需要额外专用工具即可完成拆装，方便用户后续更换不同层级的过滤耗材，日常维护操作门槛极低。设计过程中针对不同过滤阶段的网环尺寸做了差异化适配，从进水端到出水端依次匹配不同过滤精度的滤网或滤料填充空间，每一层内套筒的端面都设计有密封槽位，可放置标准规格的O型密封圈，避免层间出现串水问题，

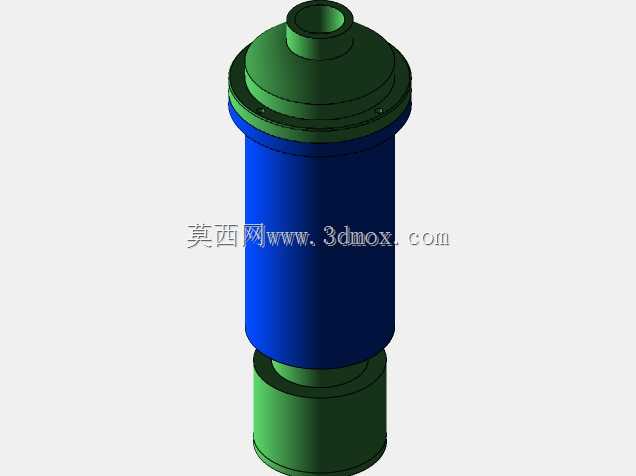

　　保证水流必须依次经过每一级过滤单元，不会出现短路漏滤的情况。外置滤筒外壳采用厚壁圆筒结构，既可以容纳整套过滤内芯，也能承受日常供水的管网压力，底部的进水接口和顶部的出水接口都做了标准管螺纹适配设计，可直接对接家用常见的4分供水管道，不需要额外制作转接头。安装边界方面，整套设备整体为立式圆柱形态，外径尺寸适配常规厨下设备预留的安装空间，底部设计有三个均匀分布的支撑脚，可直接平稳放置在台面或柜体内，也可通过支架壁挂安装，适配不同的安装空间条件。设计时特意将各部件的配合公差做了适配3D打印的调整，打印件不需要二次精加工即可完成顺畅装配，同时各过滤层的网环尺寸参数单独整理，方便使用者根据当地水质情况调整不同层级的过滤精度，

　　比如在高硬度水质区域可在对应层增加软化滤料的填充空间，在泥沙较多的区域可加粗前置过滤层的滤网孔径，提升前置拦截能力。整套结构没有复杂的异形曲面，所有部件都可通过常规注塑工艺批量生产，也适合个人爱好者自行打印制作自用净水装置，拆装过程中各部件没有易损的细小卡扣结构，反复拆装也不会出现结构断裂失效的问题，长期使用的维护成本更低。
