三角翼布局遥控航模飞行器结构设计

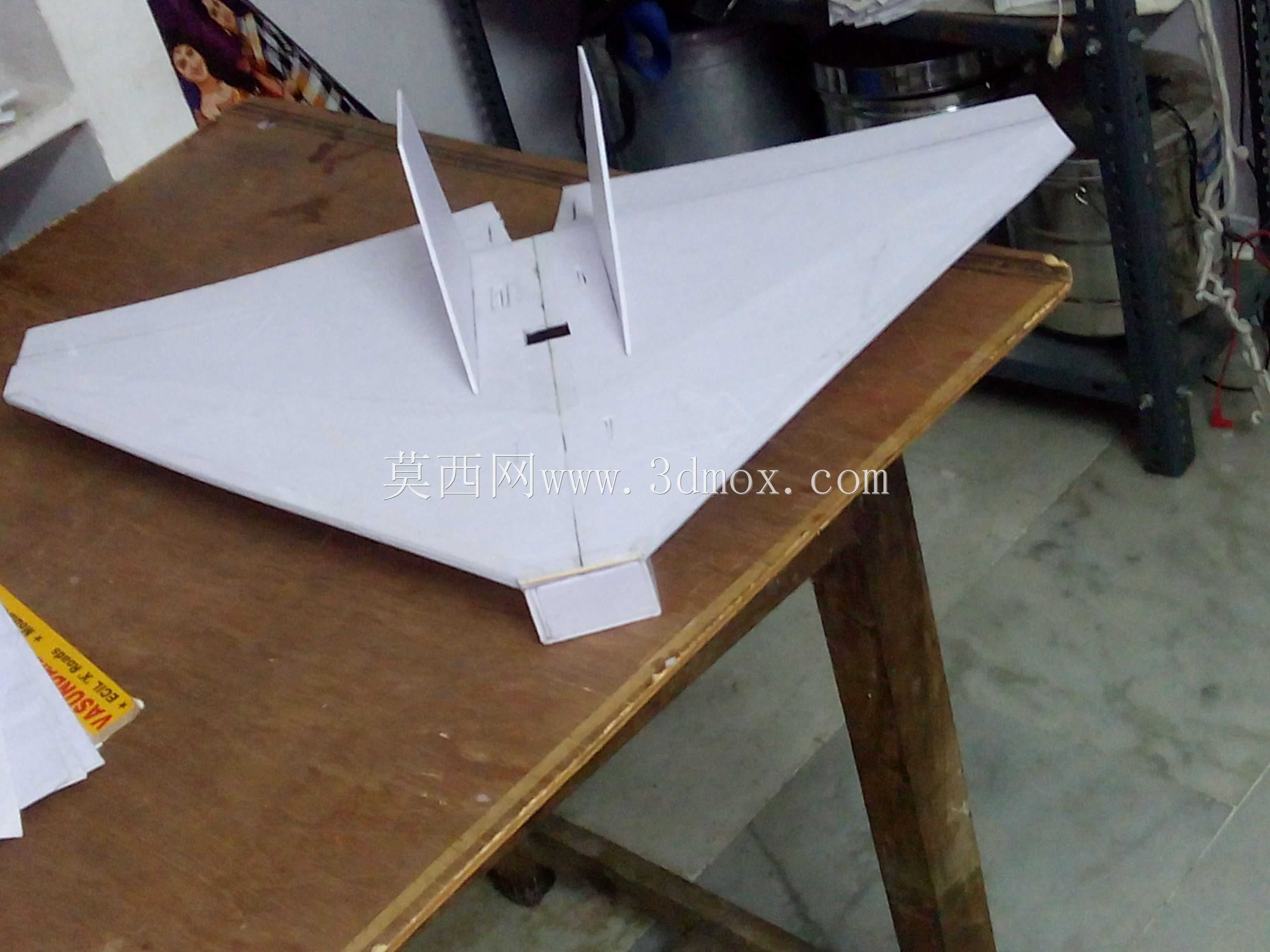

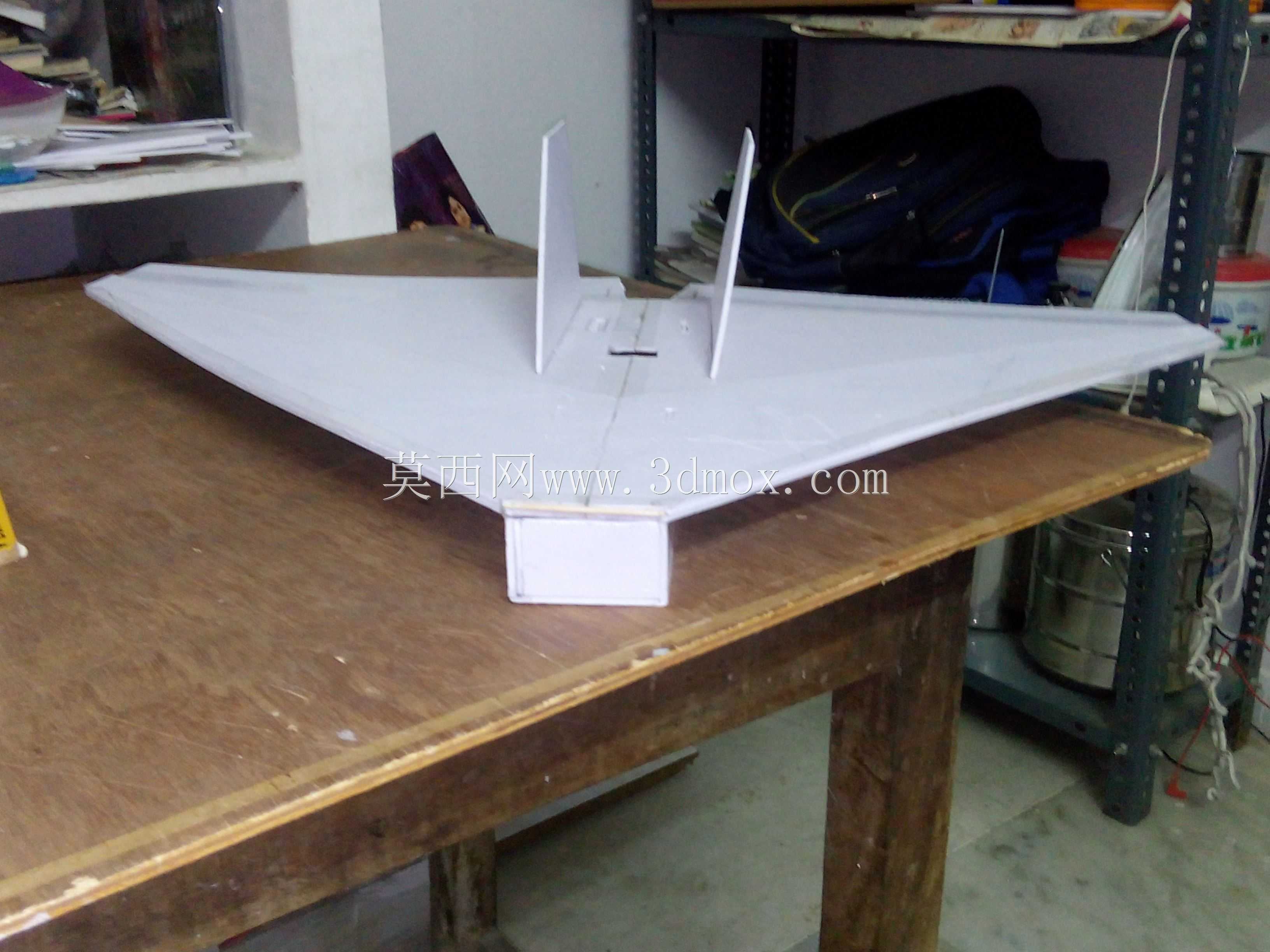

　　这款三角翼布局的遥控航模结构，核心面向航模爱好者的户外飞行场景设计，整体采用飞翼式无尾布局，省略了常规固定翼的水平尾翼结构，依靠机翼后缘的控制面完成俯仰与滚转操纵，配合双垂尾结构保障航向稳定性，能够在低速飞行状态下维持较好的操控响应特性，适配公园、开阔郊野等无遮挡空域的飞行需求，既可以作为航模入门玩家练习操纵手感的练习机型，也可作为小型航拍载荷的搭载平台完成低空近距离拍摄任务。从结构设计思路来看，整机采用模块化拆分思路，机身主体与机翼采用一体化泡沫板材切割成型，降低组装过程中的拼接工作量，前端预留的设备舱空间可直接放置标准尺寸的航模电池、接收机与电调组件，不需要额外做结构裁切改造，机翼前缘做了钝化处理，

　　减少低空飞行时与细小障碍物剐蹭导致的结构破损，双垂尾采用插接式固定结构，日常收纳时可以快速拆卸，减少整体存放占用的空间。在安装边界与尺寸控制上，整机翼展控制在一米以内，机身长度不超过六十厘米，起飞重量控制在五百克以内，不需要大推力动力组即可完成起飞，机翼根部做了加厚处理，提升整体结构抗扭强度，在做小半径转弯、急跃升等机动动作时不会出现机翼形变导致的操纵滞后问题，机身底部预留了起落架安装孔位，玩家可根据飞行场地条件选择安装轮式起落架或者直接采用手抛起飞、腹部擦地降落的使用方式。结构设计过程中重点优化了重心匹配区间，将整机重心设计在机翼弦长三分之一的位置，不需要额外添加配重块即可达到纵向静稳定要求，

　　机翼后缘的控制面舵角预留位置统一适配市面上通用的航模舵机安装尺寸，舵面偏转角度预留了正负三十度的操纵余量，能够满足大机动动作的操纵需求，机身尾部的动力安装座可适配不同直径的无刷电机，玩家可根据对飞行速度的需求灵活更换动力配置，不需要对机身结构做二次修改。
