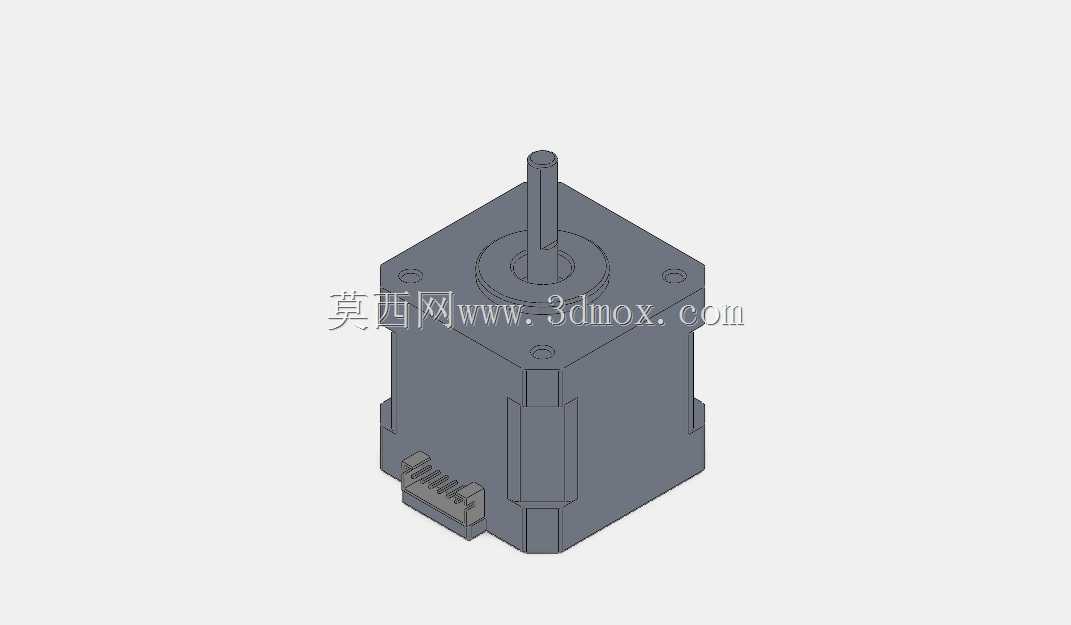

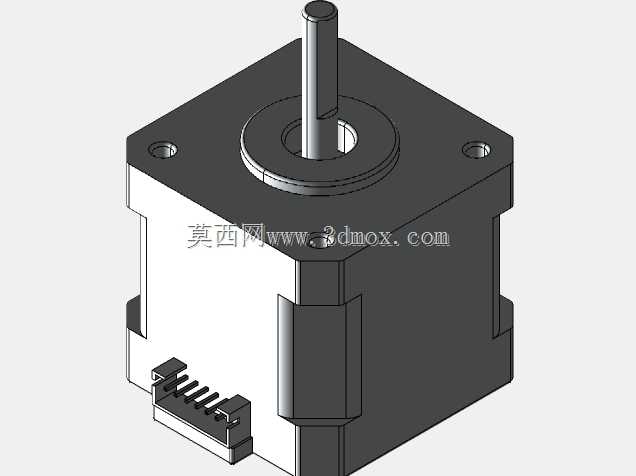

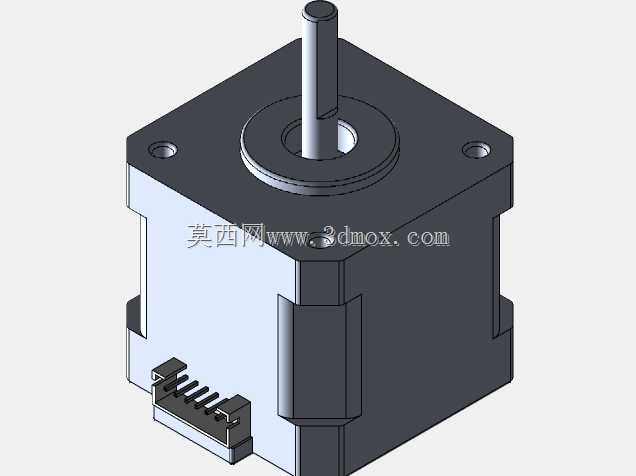

42型两相混合式步进电机结构建模

　　做小型自动化设备结构设计时，这类42规格步进电机的出镜率极高，从桌面级3D打印机的轴传动、小型点胶机的工位移位，到非标检测设备的样品推送、教学实验平台的角度调节，但凡需要开环精准控制转角、成本可控的场景，基本都会优先选用这个扭矩段的机型。建模时最先要卡准的是安装法兰的边界尺寸，42mm见方的安装面四个角的安装孔位、中心出轴的直径与伸出长度，是直接决定后续安装板设计、联轴器选型匹配的核心参数，要是这部分尺寸出现偏差，整个传动链的装配都会出问题，出轴端的台阶定位尺寸也不能忽略，这部分是和负载端轴承座、安装止口配合的关键，直接影响传动的同轴度。

　　从功能特性上看，这款电机40N.cm的保持扭矩搭配1.7A的相电流，刚好覆盖小型负载的驱动需求，既不会因为扭矩余量过大造成选型浪费、驱动成本上升，也不会因为扭矩不足出现高速丢步、负载启动失步的问题。机身侧面的接线座建模时要特意留出接线与插拔的操作空间，很多新手建模时只关注电机本体的尺寸，忽略了接插件的高度和接线弯折半径，最后做装配时才发现接线座和旁边的型材、走线槽干涉，不得不返工调整安装位置。

　　建模过程中要还原电机本体的分层结构，前端盖的轴承安装位、定子绕组的机身轮廓、后端盖的封装结构都要和实际零件的比例一致，虽然做设备整体装配时不需要拆出电机内部零件，但外部的所有安装特征、凸台、凹槽都要1:1还原，比如机身侧面的定位凸筋，很多安装座会靠这个凸筋做周向防转，要是漏做这个特征，后续生成工程图时就会缺失关键的安装定位信息。出轴的D型切边也要准确还原，这部分是和联轴器、同步轮锁紧配合的结构，尺寸偏差会导致传动件锁紧后打滑，影响传动精度。

　　实际选型搭配时，这个规格的电机通常搭配细分驱动器使用，建模时也要考虑电机尾部和驱动器安装的空间距离，避免动力线弯折角度过大造成线材疲劳断裂。做设备布局时，电机的安装方向可以根据走线需求调整，但要保证出轴和负载传动件的同轴度控制在允许范围内，不然长时间运行会加剧轴承磨损，缩短电机使用寿命。这类步进电机作为离散控制系统里最常用的执行元件，建模时的细节还原度，直接影响后续整体设备的虚拟装配验证效率，精准的模型能在设计阶段就排查出安装干涉、空间不足等问题，减少实物加工后的改造成本。
