低活动部件高稳定型3D打印机承载框架

　　该框架作为熔融沉积型桌面级3D打印设备的核心承载基体，主要面向小批量定制件打样、教学实训场景下的设备搭建需求，承担整机所有运动部件、成型平台、送料组件的安装定位与载荷传递作用，是决定打印成型精度、设备长期运行可靠性的基础结构件。设计阶段优先控制可动部件的总数量，将X、Y轴的传动导向组件直接集成在框架的上部横梁与纵向立梁上，Z轴升降模组依托中部垂直布置的立柱实现导向承载，省去了额外的转接安装板与冗余调节结构，从根源上减少了因连接间隙、部件窜动带来的打印层纹偏移、走位误差问题，长期运行下的结构形变量控制在0.02mm每米范围内，能满足PLA、ABS等常规耗材的打印精度要求。框架底部采用矩形闭环焊接式型材结构，

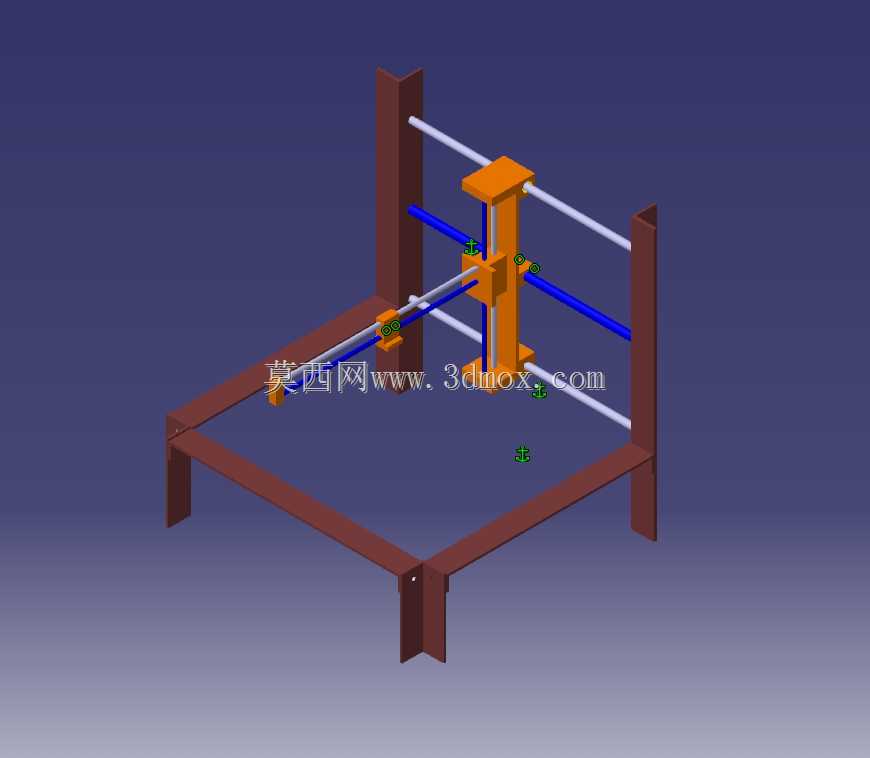

　　四个支脚直接作为整机的落地支撑，无需额外加装减震脚垫即可保证放置平稳，底部预留的安装孔位可适配不同尺寸的热床平台安装，横向与纵向的型材内侧预留了走线槽位，可将传动皮带、步进电机线缆、加热线路全部收纳在型材内腔，避免运动过程中线路剐蹭打印头或拖滞运动部件。上部的两根平行光轴作为Y轴运动的导向基准，安装时通过两端的顶丝结构调整同轴度，垂直布置的橙色立柱集成了Z轴的丝杠安装位与X轴运动的导向滑轨，运动组件的安装面均做了铣平处理，平面度公差控制在0.01mm以内，保证运动过程中无卡顿、无偏摆。框架的整体安装边界适配常见的200200200mm成型幅面3D打印机，外部轮廓尺寸控制在400400350mm范围内，可放置在常规工作台面上使用，

　　各连接部位采用螺栓锁紧加定位销防松的结构，无需定期重新校准框架形位公差，日常维护仅需检查传动皮带张紧度即可。设计时充分考虑了DIY组装的便利性，所有型材的连接部位均做了倒角处理，安装孔位采用统一的孔径规格，组装时无需额外进行钻孔、锉修等二次加工，按照装配顺序依次锁紧螺栓即可完成框架搭建，适配市面上常规的42型步进电机、MK8挤出头、直线光轴等标准3D打印机配件，用户可根据自身需求更换不同长度的光轴与立柱来扩展成型幅面，框架的承载冗余量可支持最大扩展至300300300mm的成型尺寸，不会出现结构刚度不足导致的晃动问题。
