低成本大行程可拓展桌面级加工执行机架

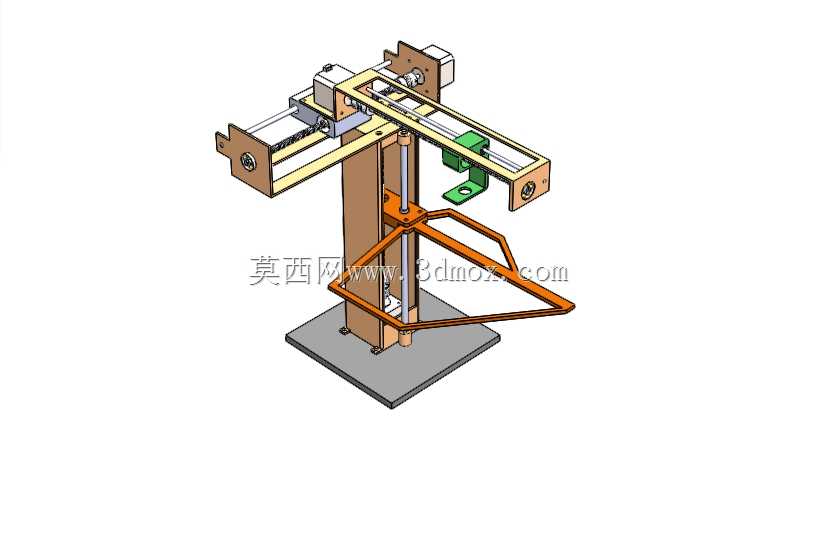

　　这套三轴运动机架的设计初衷，是面向个人工作室、小型创客空间的轻量化加工需求，解决常规桌面级加工设备功能单一、工作幅面受限、改造成本高的痛点。从结构布局来看，采用立柱式悬臂支撑方案，底部方形安装底板预留了密集的地脚固定孔位，可直接通过膨胀螺栓固定在水泥工作台，或是搭配减震脚垫放置于实木、钢制桌面，安装边界仅需占用0.8平方米左右的台面空间，不需要额外做地基加固，适配多数小型加工场地的空间条件。

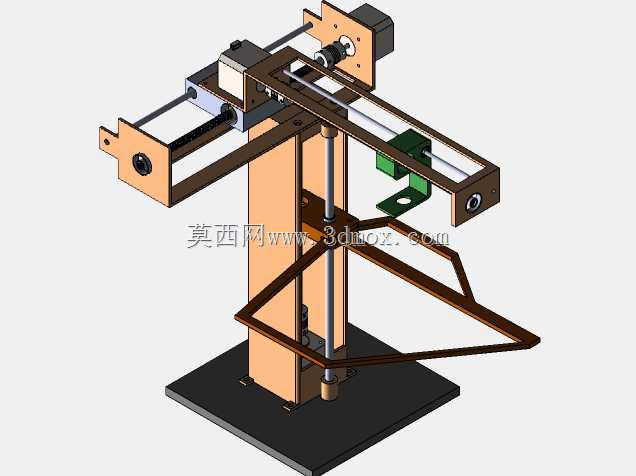

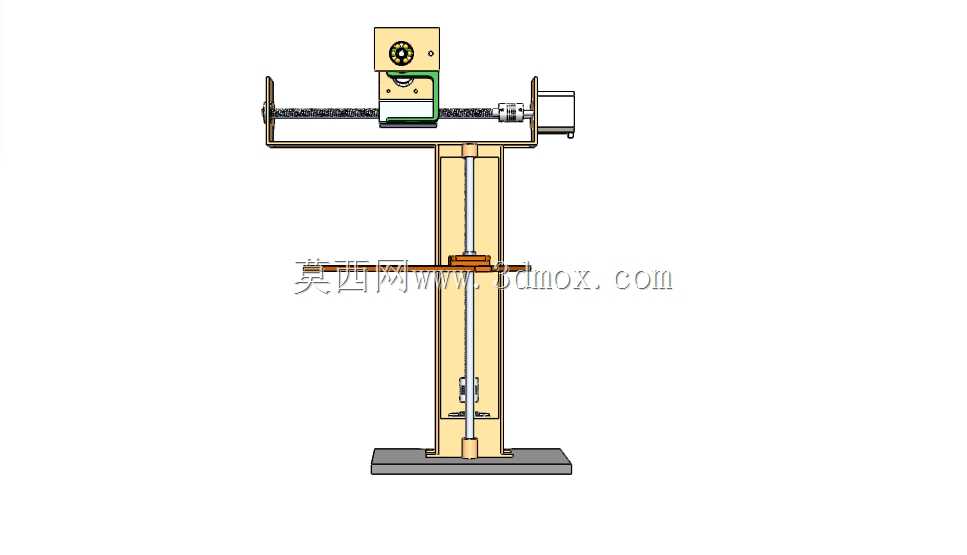

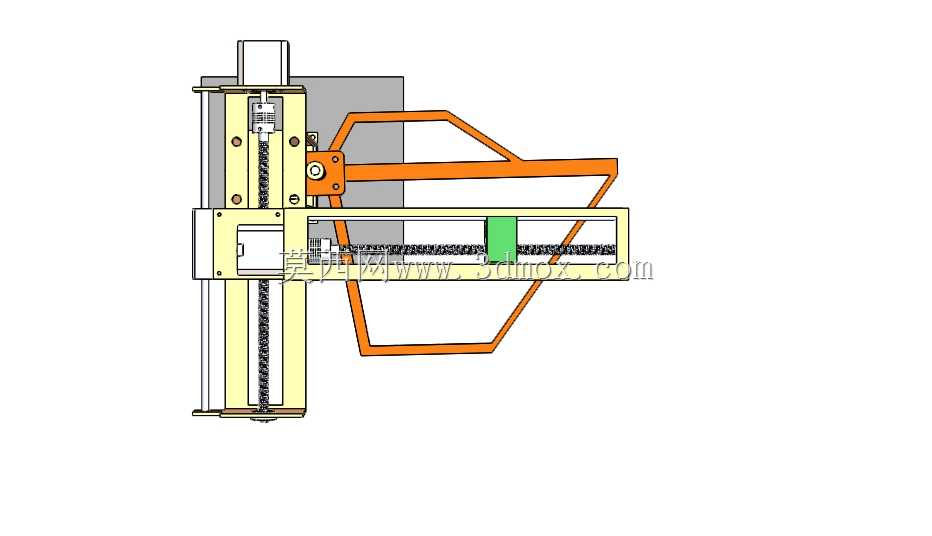

　　运动轴的设计上，X轴采用双光杆导轨搭配同步带传动的方案，有效行程覆盖600mm长度范围，Y轴通过横梁跨接在X轴滑座上，采用同规格光杆传动保证运动一致性，有效行程400mm，Z轴则布置在立柱侧方，采用丝杆传动保证垂直方向的进给精度，有效行程200mm，整体工作幅面足以覆盖常规创客加工的绝大多数工件尺寸，相比同价位成品设备的工作面积提升近40%。

　　结构选材上，主体框架采用标准工业铝型材拼接，所有连接部位均采用标准角码与T型螺栓锁紧，不需要定制特殊连接件，用户可根据自身需求更换不同长度的型材来拓展行程，不需要重新开模制作结构件，材料成本相比采用线性模组的成品机架降低60%左右。执行端的安装位采用通用2020型材滑块接口，默认搭载的是FDM打印挤出头安装支架，用户可根据加工需求快速更换激光切割头、PCB钻孔主轴、标记喷头等不同执行部件，不需要对机架主体做结构性改动，实现一机多用的加工需求。

　　从实际应用场景来看，这套机架既可以作为入门级3D打印机的主体框架，满足日常模型打样、小零件制作的需求；更换激光头后可对薄木板、亚克力、皮革等材料进行切割雕刻作业，满足文创产品、手办配件的加工需求；更换钻孔主轴后可对PCB板、薄铝板进行钻孔加工，覆盖电子制作的常规工序。设计过程中特意优化了悬臂的配重结构，在横梁末端加装了平衡配重块，减少Z轴升降过程中的偏载力矩，避免高速运动时出现横梁抖动的问题，保证加工过程中的运动稳定性。所有走线均采用拖链收纳，避免运动过程中线缆与结构件发生剐蹭磨损，延长设备的使用寿命。机架的所有运动部位均预留了润滑注油孔，日常维护只需要定期在光杆、丝杆表面涂抹润滑脂即可，不需要复杂的拆解保养，降低了非专业用户的使用门槛。
