龙门式大型工业液压机三维设计模型

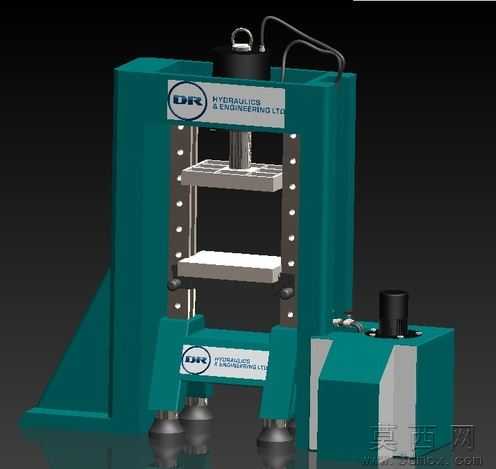

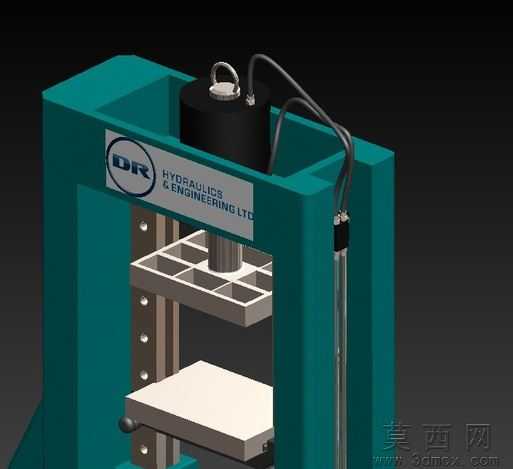

本模型为龙门式大型工业液压机完整三维设计成果，建模阶段严格遵循机械设计规范，以SolidWorks2011为核心建模工具，采用自顶向下的装配设计思路，先完成整体机架的基准布局搭建，再逐一拆分上横梁、立式龙门立柱、活动工作台、主液压缸、侧置液压站、导向装置等独立零部件，对每个零件进行全参数化草图绘制，通过拉伸、切除、倒角、阵列等特征命令完成实体建模，过程中反复校验各零件的装配干涉问题，确保所有配合面公差符合液压机行业设计标准，最终完成总装配体的约束配合，还原真实液压机的装配逻辑。参数设计层面，模型按照中型工业液压机的通用规格设定参数，龙门立柱跨距适配常规大尺寸工件加工需求，主液压缸行程覆盖常见压装、成型作业的工作范围，活动工作台的平面尺寸、导向柱直径、液压站油箱容积均按照实际设备的比例进行1:1还原，所有参数均可根据实际设计需求直接修改调整，方便使用者快速衍生不同吨位、不同规格的液压机设计方案。渲染材质环节，模型对不同部件匹配了对应工业材质，主体龙门机架采用青绿色工业烤漆金属材质，还原真实设备的漆面质感，液压缸活塞杆采用抛光镀铬金属材质，呈现光亮耐磨的金属表面效果，液压管路采用黑色耐油橡胶材质，油箱、操作部件采用哑光铸铁材质，工作台面添加了防滑耐磨的金属纹理，通过场景灯光的多角度打光，清晰呈现设备的结构层次与材质细节，附带的效果图完整展示了设备的立体外观。结构原理上，本模型还原了典型龙门液压机的工作逻辑，依靠侧置液压站提供高压液压油，通过控制阀组控制高压油进入主液压缸，驱动活塞杆带动活动工作台沿两侧导向柱做垂直上下运动，配合固定下工作台完成金属冲压、工件压装、型材校直、复合材料模压等加工作业，龙门式的框架结构具备优秀的抗偏载能力，可承受大吨位作业的载荷冲击，侧置的液压站布局方便日常维护与管路检修。软件兼容方面，模型原生为SolidWorks2011版本创建，可直接在SolidWorks2011及以上所有版本中打开编辑，支持导出STEP、IGS等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错位等兼容问题，方便不同软件使用场景的使用者调用。研发教学应用层面，该模型既可以作为液压设备研发设计的基础参考模板，帮助设计人员快速完成液压机方案的结构优化与参数调整，缩短产品研发周期，也可作为高校机械专业液压传动课程、机械装备设计课程的教学案例，帮助学生直观理解龙门液压机的整体结构、液压传动原理与装配关系，同时也适合用于企业新员工的设备结构培训，辅助技术人员快速掌握液压机的构造逻辑。
