双作用液压领带拉杆油缸三维设计模型

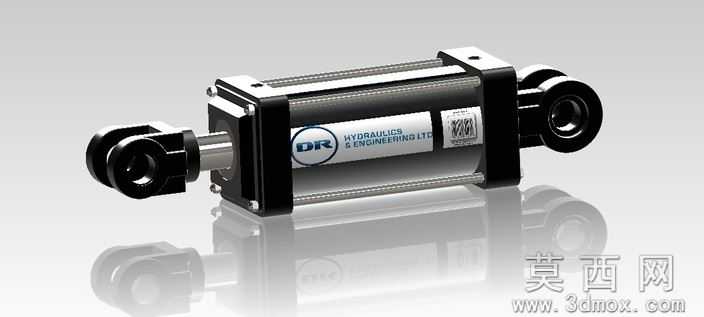

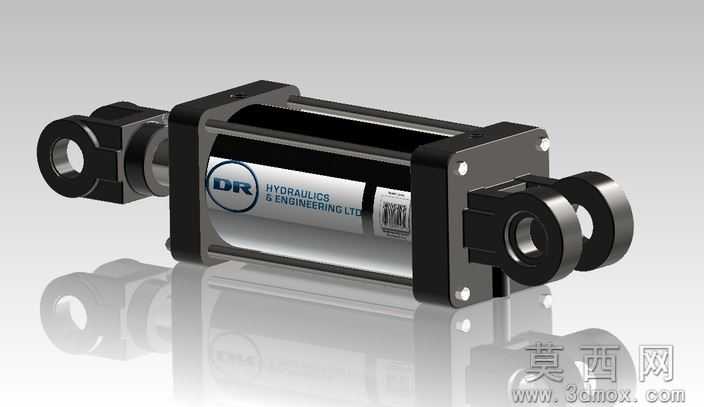

本模型为双作用液压领带拉杆油缸，建模阶段采用SolidWorks2011完成全参数化设计，首先搭建缸筒、端盖、活塞杆、耳环、拉杆等核心零件的独立特征，通过拉伸、旋转、切除等基础命令构建零件基体，再对密封槽、安装孔、螺纹等细节特征进行精细化绘制，所有零件尺寸均参考拉杆油缸行业通用设计规范设定，保证各部件装配间隙符合液压元件公差要求。装配环节采用自下而上的装配逻辑，通过同轴、重合、平行等配合约束完成总装，同时添加了活塞杆伸缩的运动限位配合，可直观模拟油缸的往复动作过程。渲染阶段对不同部件赋予对应材质，缸筒采用抛光金属材质模拟镀铬缸筒的镜面反光效果，端盖与拉杆采用发黑碳钢材质呈现哑光金属质感，密封件采用黑色橡胶材质，耳环连接部位做了金属磨砂质感处理，最终渲染图添加了地面反射效果，清晰展现油缸的外观细节与结构层次。结构原理上，该油缸为双作用结构，通过缸筒两端的油口分别进油回油，驱动活塞杆完成伸出与缩回动作，四根周向布置的拉杆承担两端端盖的拉紧载荷，保证油缸在额定压力下的结构强度，两端耳环式安装结构可适配铰接式安装场景，满足工程机械、自动化设备的摆动安装需求。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了通用STL格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，也可直接导入切片软件用于3D打印验证。研发教学应用层面，该模型可作为液压系统设计的元件参考模型，用于液压回路搭建时的元件选型参考，也可作为机械专业液压传动课程的教学案例，帮助学习者理解拉杆油缸的内部结构与工作原理，还可用于液压设备维修培训的结构拆解演示，辅助技术人员掌握油缸的装配与密封结构设计逻辑。
