大学生方程式赛车底盘桁架结构设计

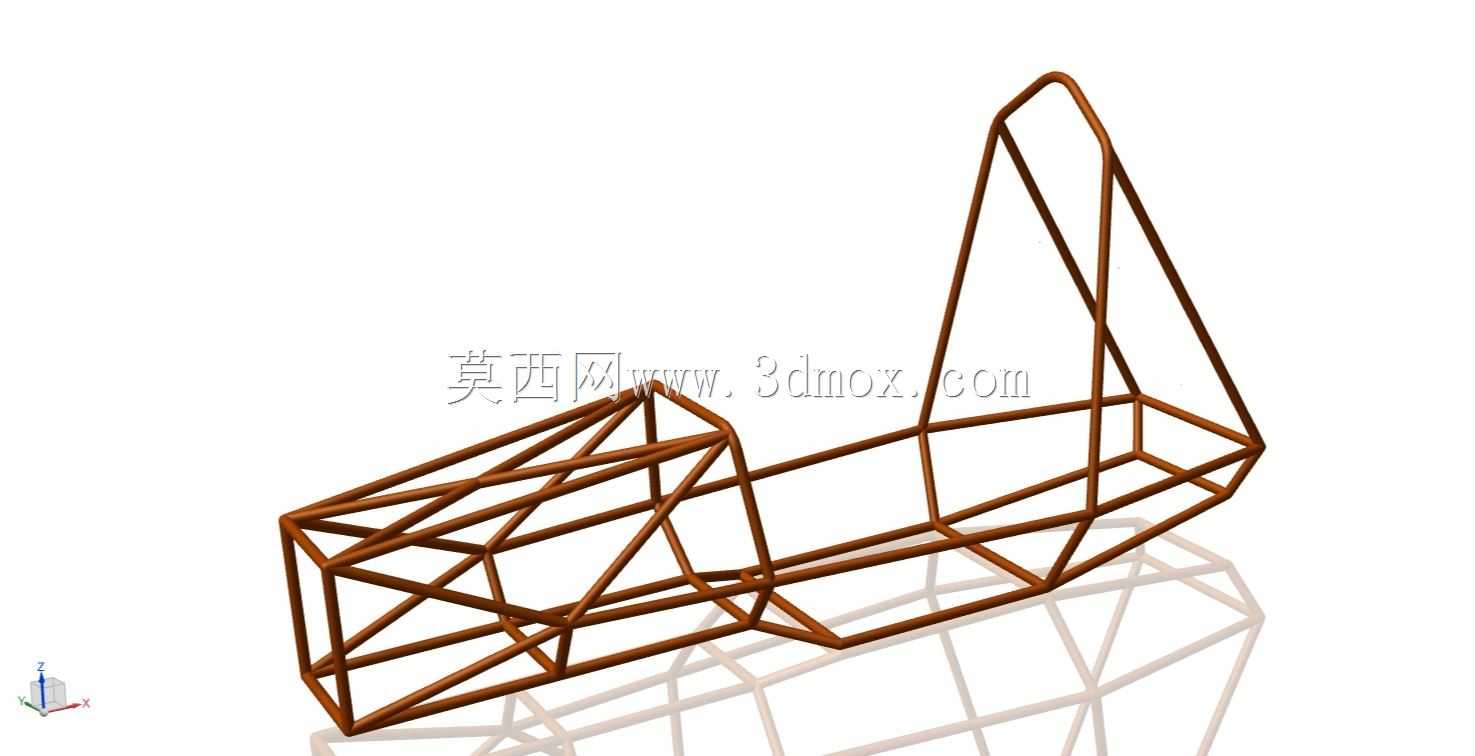

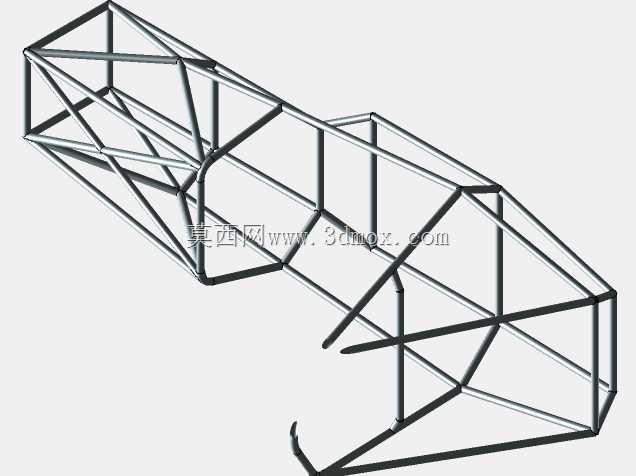

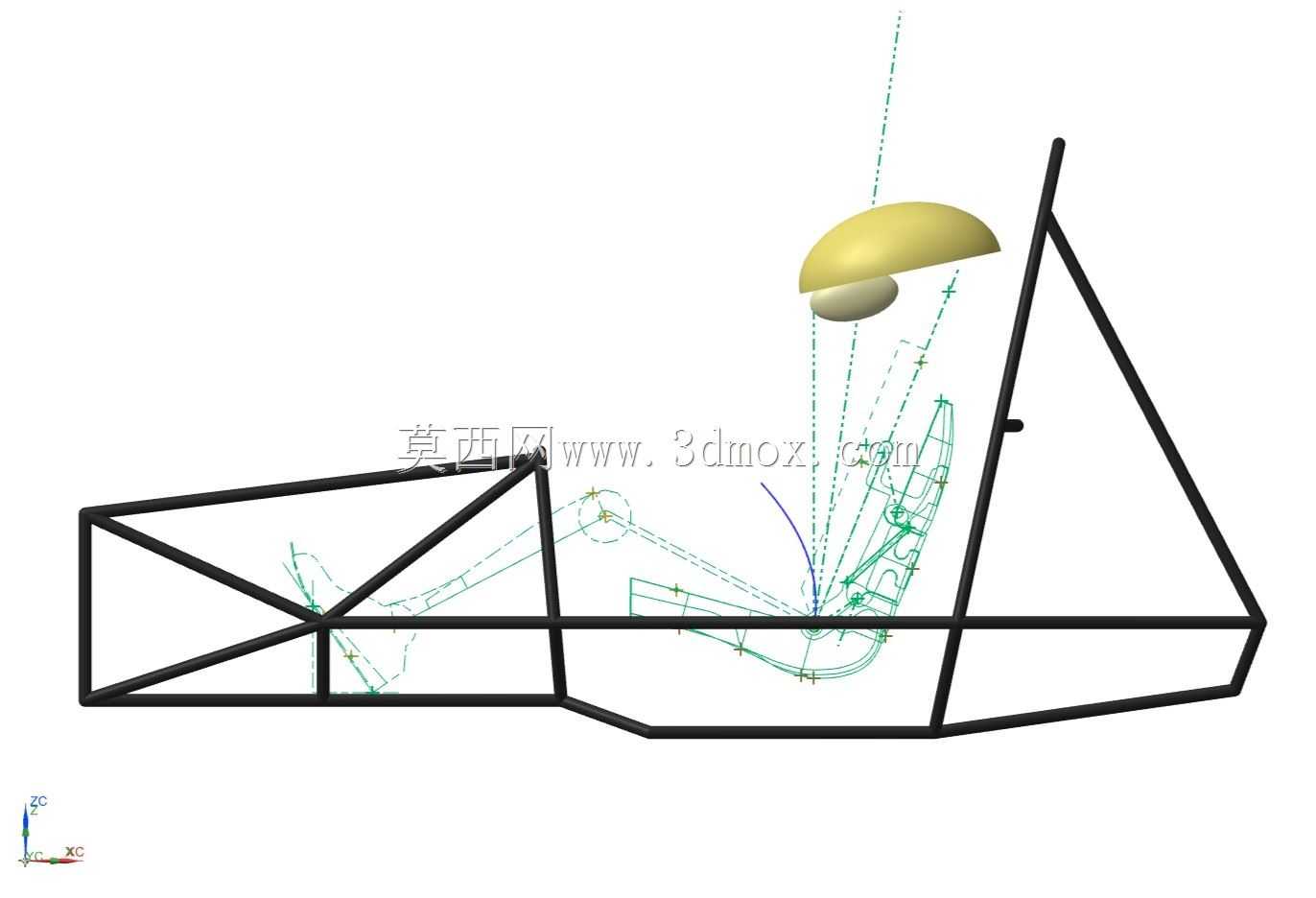

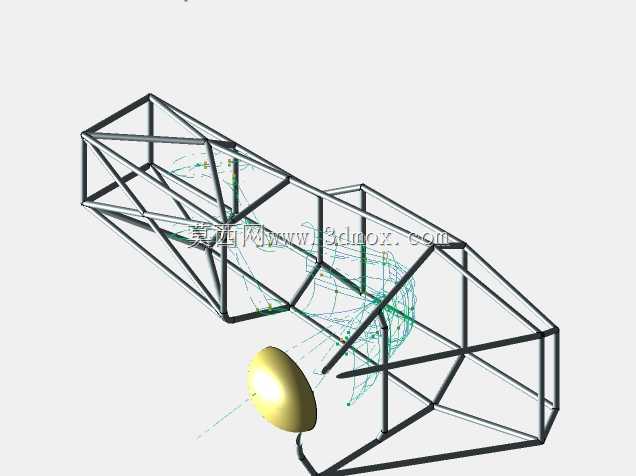

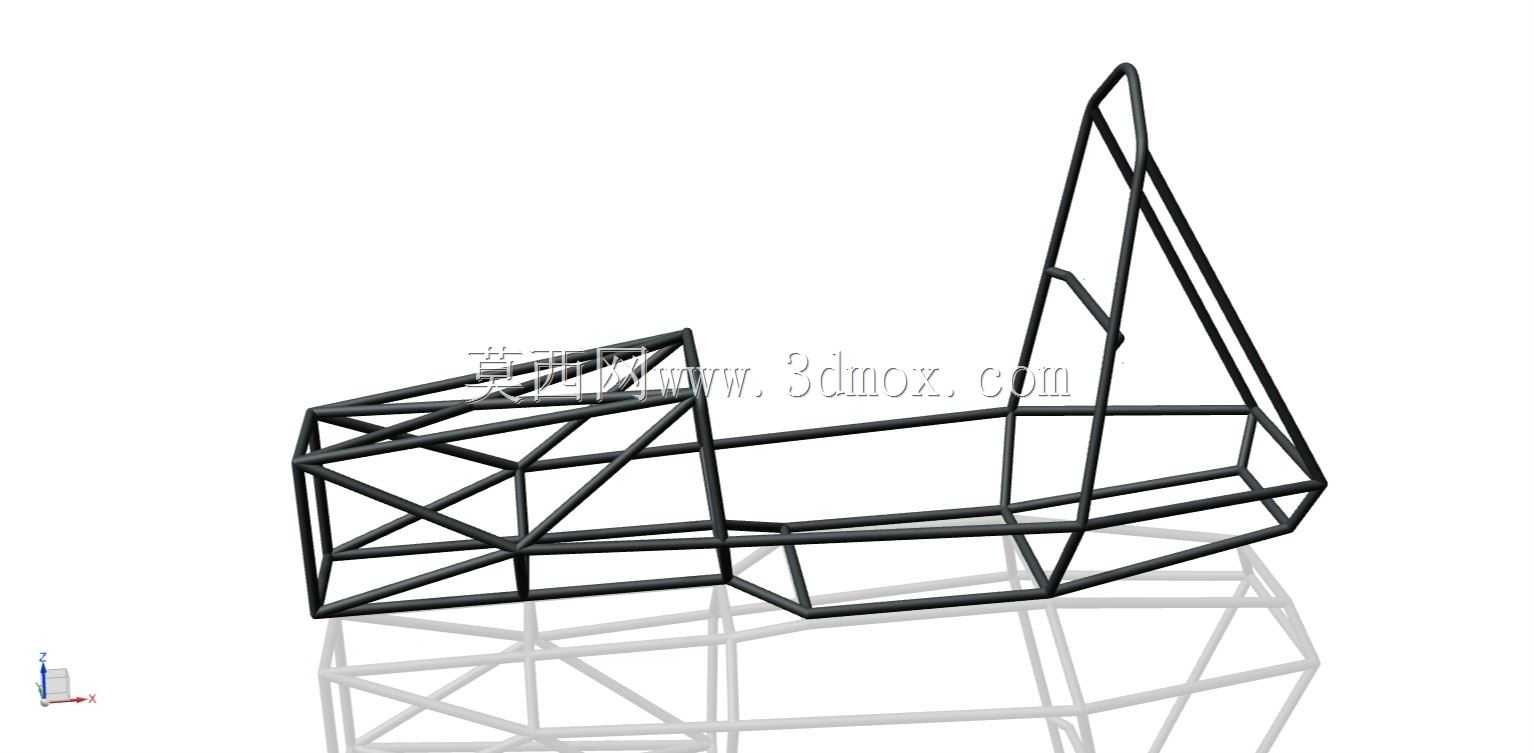

　　这套底盘结构针对大学生方程式赛事的竞技场景开发，核心承载赛车全部动力总成、操控系统与驾乘人员的载荷传递，是整车性能实现的基础载体。从结构形式来看，主体采用空间桁架式钢管焊接结构，这种构型在赛事场景中应用广泛，能够在有限的整车布置边界内，实现抗扭刚度、结构强度与整备质量的最优平衡。设计过程中首先明确了安装边界约束：前部预留前悬安装点、转向机构布置空间与碰撞缓冲结构安装位，中部匹配驾乘人员的人机工程坐姿，预留头盔、腿部操作的活动余量，同时规划好电池、电控单元、油箱等部件的固定点位，后部衔接动力总成与后悬安装支座，所有硬点位置均与悬架、转向、动力系统的安装坐标完全对齐，避免后续总装出现干涉。结构设计阶段重点优化了管材的排布逻辑，

　　在主受力路径上采用连续贯通的管材走向，减少应力集中的焊接节点，针对弯道行驶、制动、加速工况下的载荷传递路径，对斜撑的角度与连接位置做了多轮迭代，既保证过弯时车架的抗扭变形量控制在赛事要求范围内，又尽可能削减非受力区域的管材规格，实现轻量化目标。不同于民用车辆的承载式车身结构，这套桁架底盘所有安装点的刚度都做了针对性匹配，比如悬架硬点位置的局部刚度通过增加补片、优化节点连接形式提升，避免行驶过程中安装点变形影响悬架定位参数，而座舱周边的结构则在保证防滚安全要求的前提下，做了管材壁厚的梯度设计，兼顾碰撞安全性与减重需求。实际应用中，这类底盘结构不仅适用于学生方程式赛事的原型车搭建，其桁架式设计思路也可延伸到小型越野赛车、

　　定制改装车的车架开发中，所有管材的切割角度、焊接节点位置都在三维模型中做了精准定义，能够直接导出加工图纸用于管材下料与工装定位，减少现场制作的试错成本。模型中还预留了各系统的安装接口坐标，设计人员可基于此快速匹配悬架摆臂、转向机、座椅、动力单元的布置，无需重新搭建车架基础结构，大幅缩短整车开发的前期建模周期。
