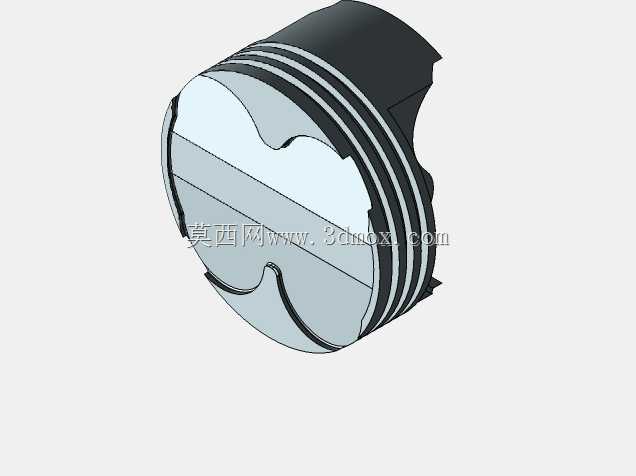

跑车内燃机活塞结构三维设计

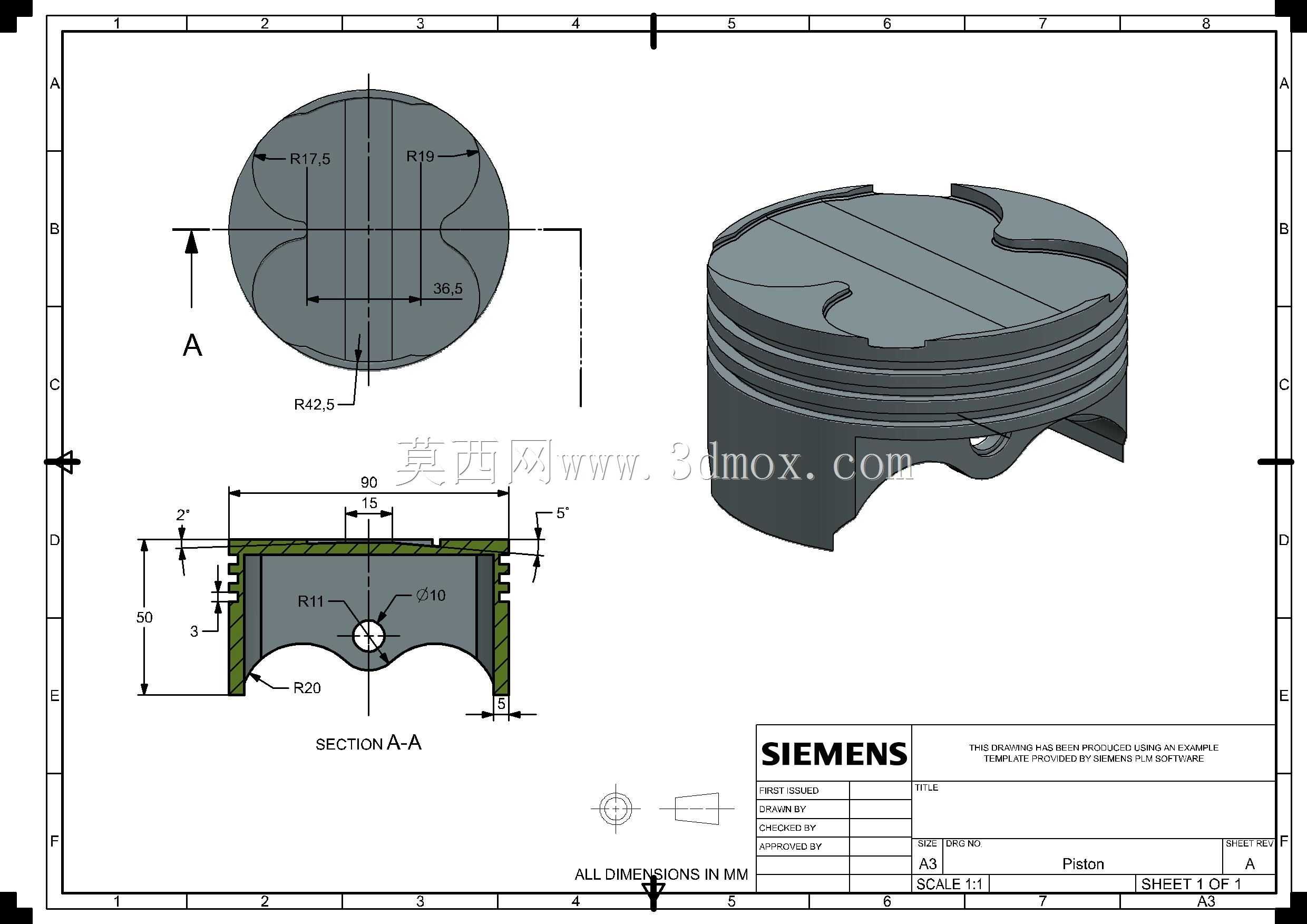

　　跑车动力单元的活塞部件，是内燃机燃烧室核心往复运动构件，直接承担燃烧压力传导、密封燃气、调控机油耗散的核心功能，其结构设计合理性直接决定高转速工况下的动力输出稳定性与部件服役寿命。从工程落地视角看，该活塞的设计首先围绕高负荷跑车工况展开，顶部采用适配高压缩比的异形凹坑轮廓，顶面轮廓与燃烧室气流组织、气门避让空间做了匹配校核，避免高转速配气相位下活塞与进排气门发生运动干涉，同时顶面的导流结构可优化燃烧室内混合气湍流强度，提升点火后火焰传播速率，降低爆震发生概率。尺寸边界上，活塞总直径控制在85mm区间，对应R42.5的外圆轮廓，顶部R17、R19的凹腔圆弧过渡完全匹配跑车发动机的压缩比设定，活塞总高度为50mm，

　　其中环带区域占据上部15mm高度，设置三道活塞环安装槽，两道气环槽负责密封燃烧室高压燃气，一道油环槽负责刮除缸壁多余机油，环槽的位置精度直接影响密封性能与机油消耗水平。活塞销孔设置在活塞裙部中上部，直径10mm的销孔周边做了R11、R20的圆弧过渡卸荷结构，避免燃烧压力传递过程中销孔位置出现应力集中，导致活塞销座开裂失效；裙部采用型线优化设计，非正圆的外轮廓可适配热态下活塞的膨胀变形量，保证冷启动间隙合理、热态下裙部与缸壁贴合均匀，不会出现拉缸或敲缸异响。设计过程中首先完成运动学仿真校核，确认活塞在上止点、下止点位置的运动间隙满足公差要求，活塞销与连杆小头的配合间隙控制在工程允许范围内，同时对活塞整体做轻量化处理，

　　在保证结构强度的前提下削减非受力区域的材料厚度，降低往复运动惯量，适配跑车发动机高转速下的动态响应需求。从安装边界看，活塞与气缸套的配合间隙、活塞环开口间隙、活塞销与销座的配合公差都做了明确的尺寸标注，所有尺寸单位统一为毫米，可直接用于后续的加工工艺编制、装配工艺验证，也可作为同类型高功率内燃机活塞设计的参考样例，帮助结构设计人员快速理解高负荷活塞的结构设计逻辑、应力卸荷思路与尺寸匹配原则。
