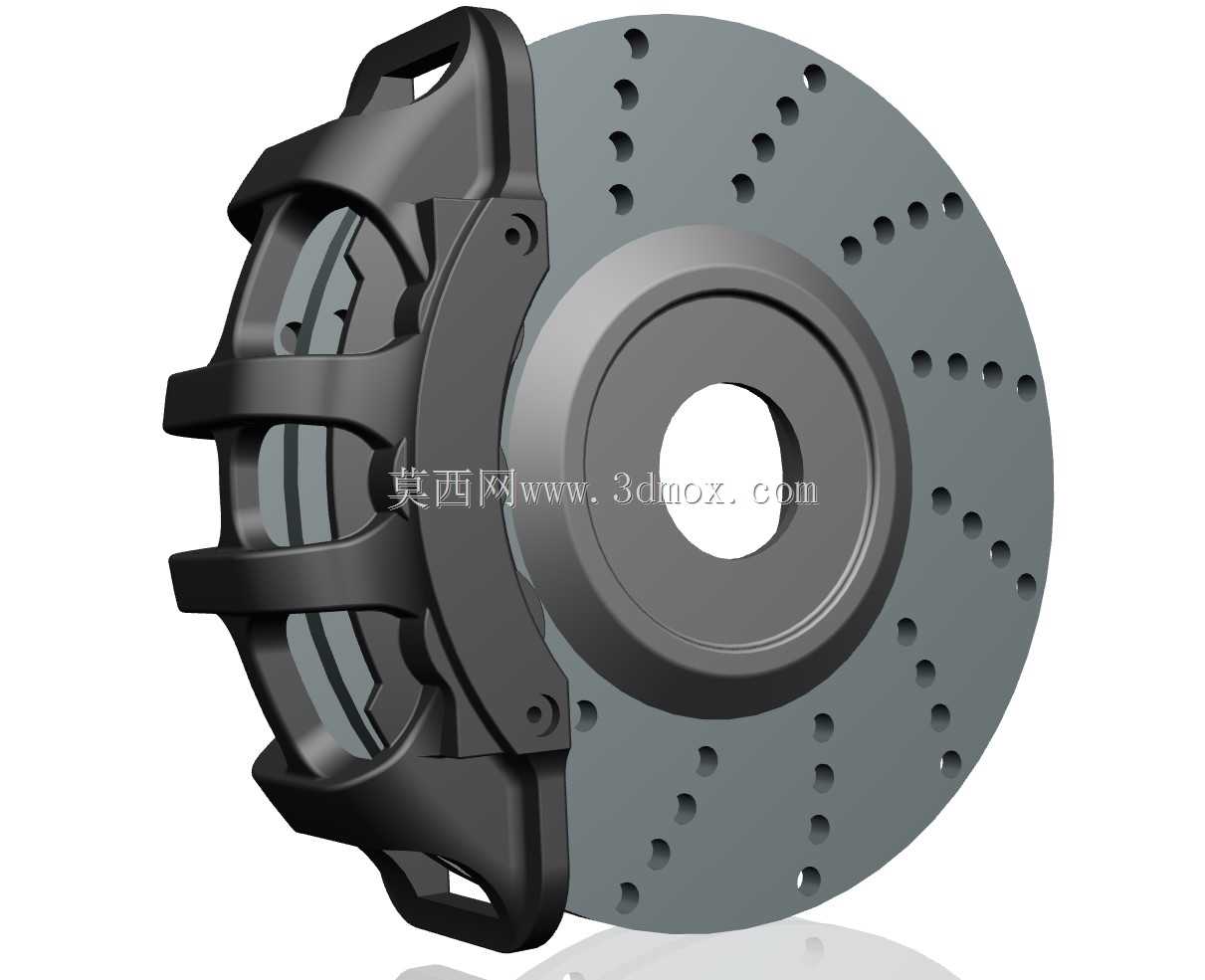

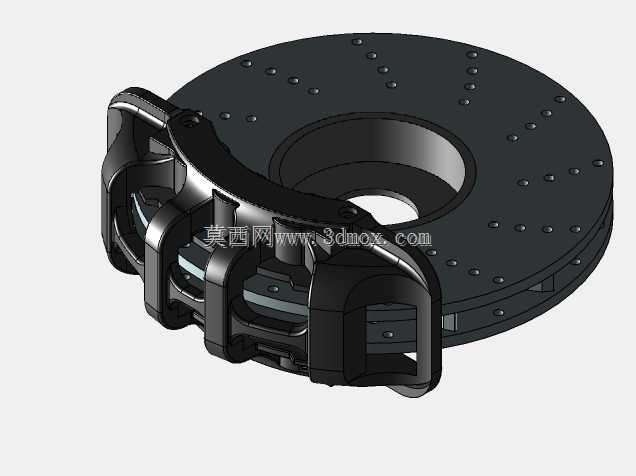

跑车通风制动盘搭配对置卡钳结构

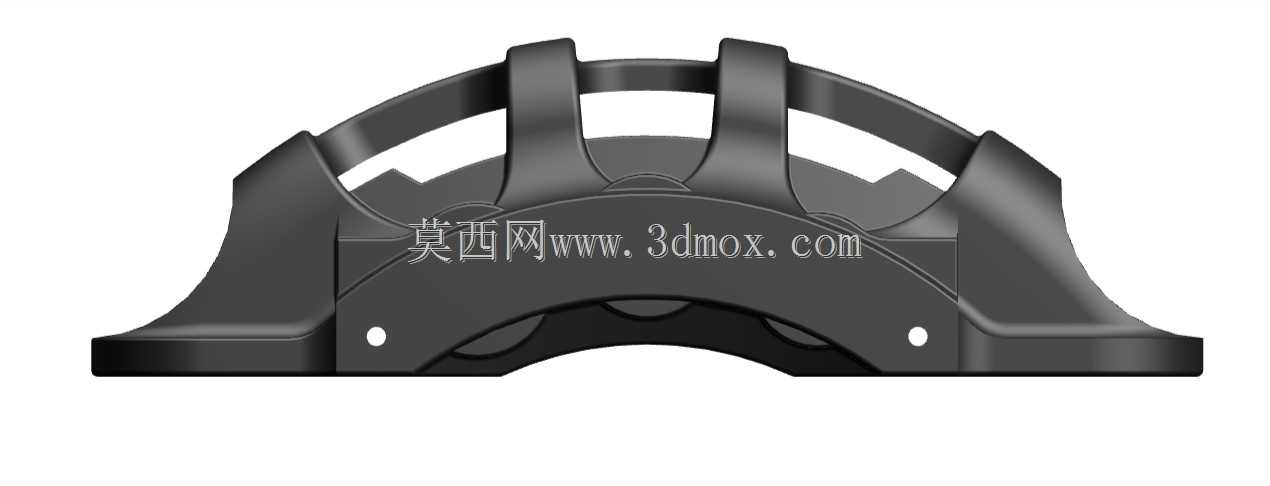

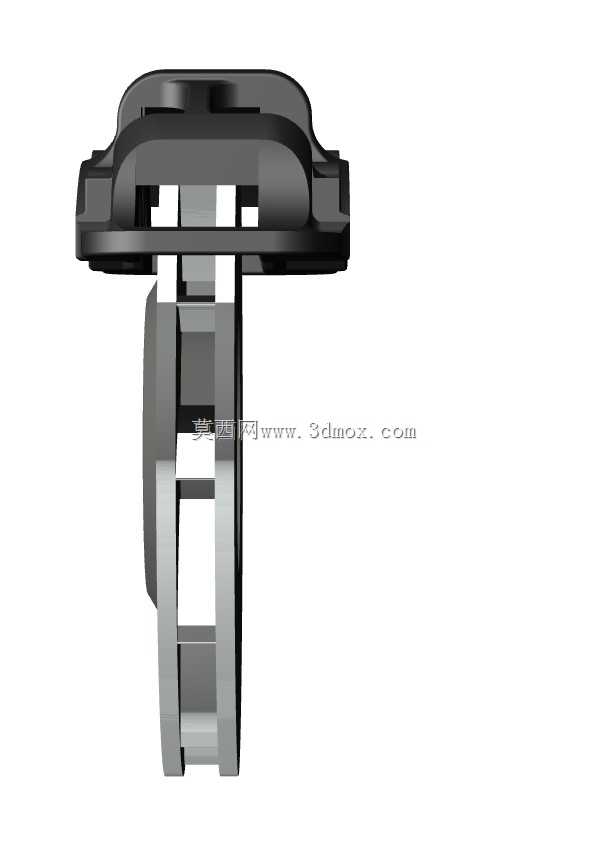

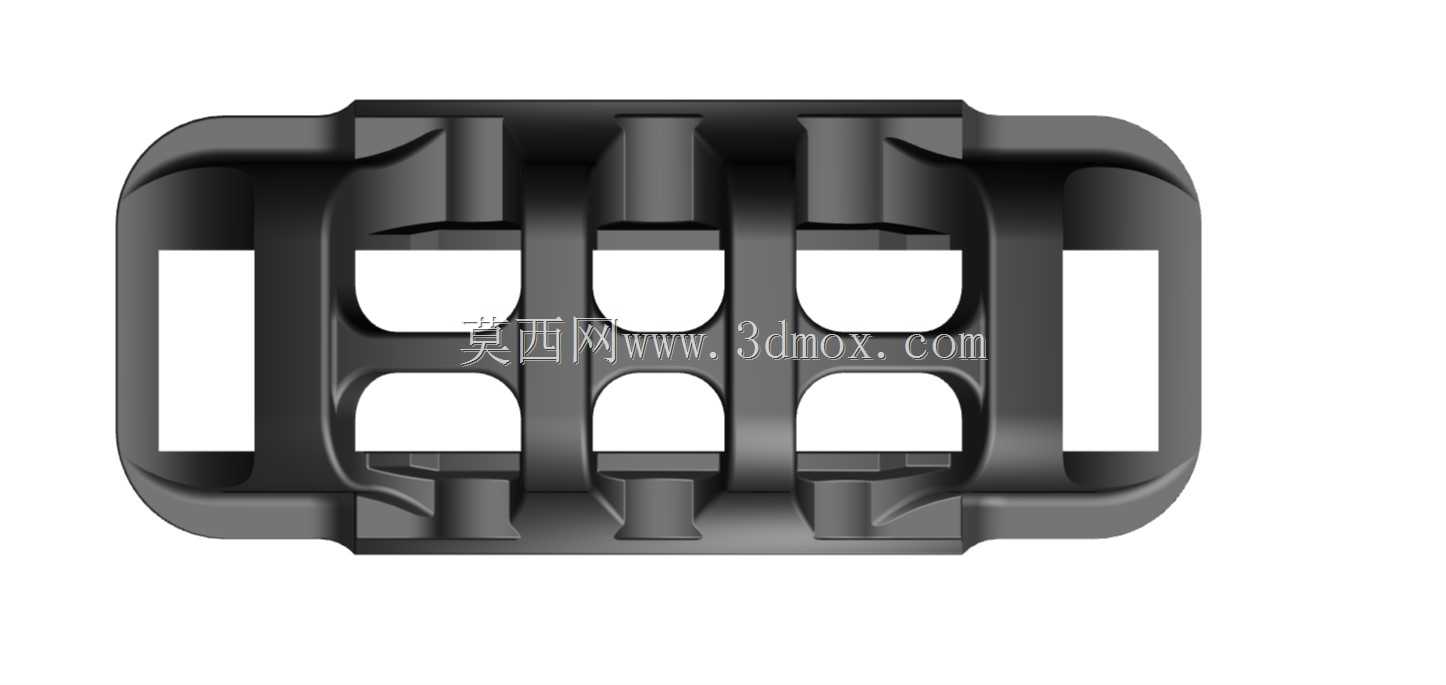

赛道工况下连续重刹带来的热衰减问题，始终是高性能制动系统设计的核心矛盾，这套制动结构的曲面处理完全围绕散热效率与结构刚性的平衡展开。刹车盘摩擦面的钻孔排布没有采用等距均分的常规布局，靠近盘片外缘的孔位密度更高，对应制动时线速度更大、摩擦生热更集中的区域，每一处钻孔的边缘都做了0.2毫米的倒角过渡，避免应力集中导致的盘片开裂，同时能快速刮除制动片表面磨下的粉尘，减少高温下粉尘结块形成的润滑层导致的制动力衰减。卡钳的壳体曲面没有做多余的装饰性镂空，所有的凹槽结构都顺着制动时的受力路径延伸，外侧的三道横向加强筋刚好对应内部活塞的施力位置，把活塞的制动力均匀分散到整个制动片背板上，避免局部压力过大导致的偏磨。卡钳与刹车盘的配合间隙留了0.3毫米的单侧公差，刚好能容纳高温下盘片的膨胀量，又不会因为间隙过大导致制动踏板行程变长。摩擦面的通风道是顺着盘片旋转方向做的螺旋曲面，车辆行驶时气流能顺着风道快速穿过盘芯，把热量直接带离制动区域，比径向直通风道的散热效率高出近两成。卡钳内侧的曲面做了避让设计，刚好避开转向节的安装凸台，不需要额外打磨周边部件就能直接适配多款性能车型的羊角结构。制动片的背板与卡钳接触的位置做了微弧曲面，制动时背板能有微小的自位转动，让整个摩擦面完全贴合盘片，不会出现边缘先接触的抖动问题。盘片中心的安装法兰面做了0.02毫米的平面度控制，装配后盘片的端面跳动量控制在0.05毫米以内，高速制动时不会出现方向盘抖动的问题。卡钳的放油螺丝位置做了内凹曲面处理，更换制动液时空气能完全顺着倾斜的油道排出，不会残留气室导致制动脚感偏软。所有外露的曲面过渡都做了圆角处理，没有尖锐的棱角，既减少了应力集中点，也能避免装配时划伤维修人员的手部。
