全向移动麦克纳姆轮结构设计

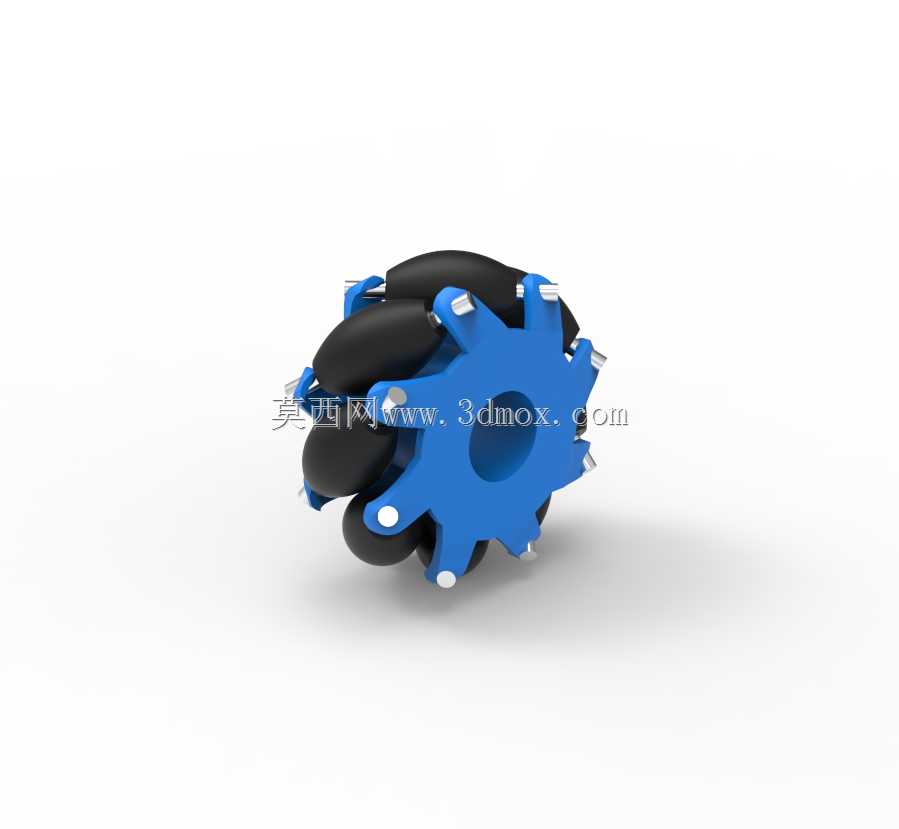

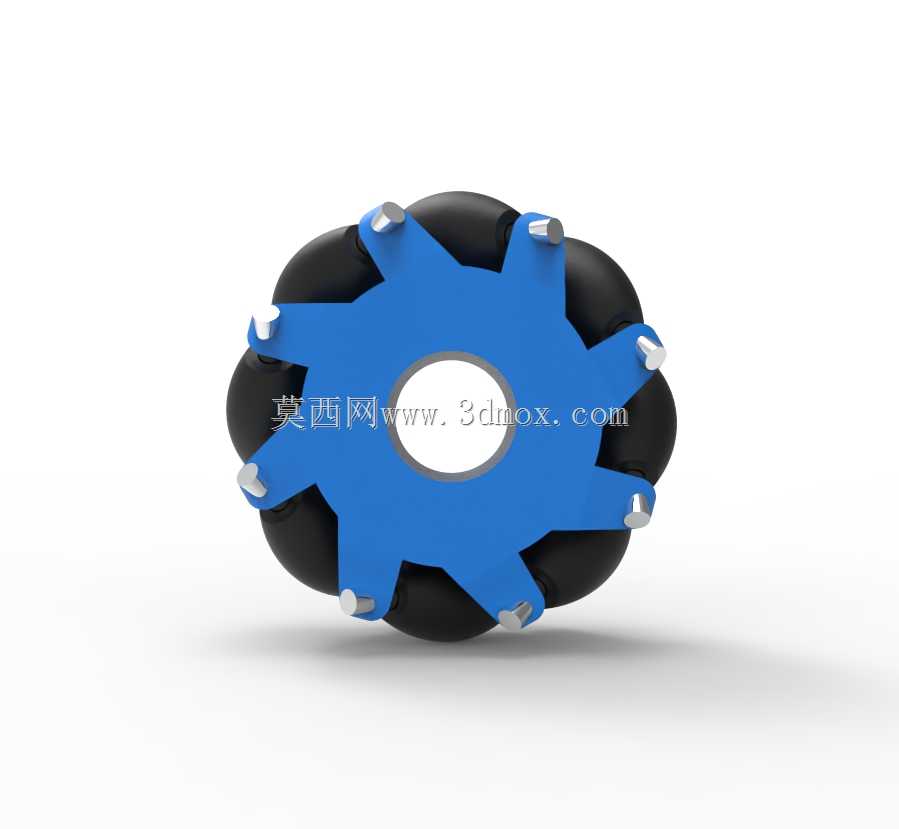

　　这款麦加轮也就是常说的麦克纳姆轮，核心是依靠轮缘周向排布的斜置从动辊子，实现平面内任意方向的移动能力，不需要传统车轮的转向机构就能完成横移、斜行、原地旋转等动作，在窄空间作业的移动设备上优势十分明显。日常做AGV、智能仓储转运车、竞赛机器人、车间柔性转运平台的结构设计时，这类轮组是优先考虑的行走部件，尤其是通道宽度有限、需要频繁对位停靠的工位，用麦加轮做行走机构能大幅缩减设备的转弯半径，甚至不需要预留转向空间，提升车间的空间利用率。

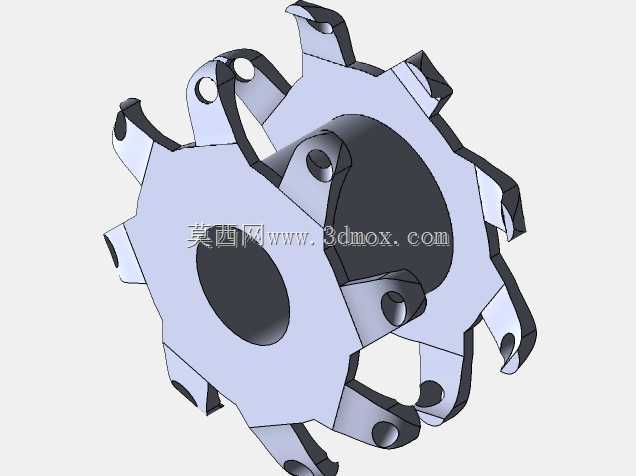

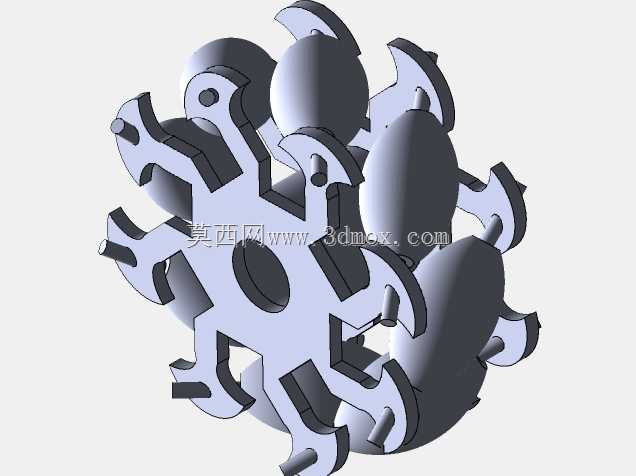

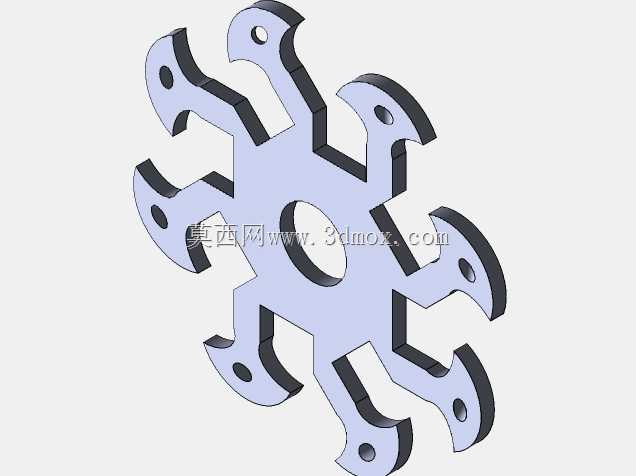

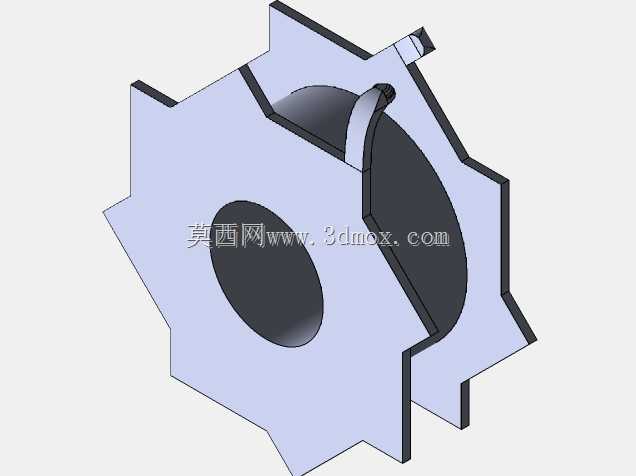

　　从结构设计逻辑来看，这款轮组的轮毂采用辐条式支撑结构，中心预留的安装孔适配常规的驱动电机输出轴，轮毂周向均匀分布的安装位用来固定辊子支架，每个辊子的轴线与轮毂主轴线呈45度夹角排布，这种角度设计能保证辊子接触地面时，将轮毂的旋转力矩分解为纵向和横向两个方向的分力，通过不同轮组的转速差与转向组合，就能合成任意方向的行走矢量。轮毂的辐条开孔一方面是为了减重，降低轮组自身的转动惯量，提升驱动响应速度，另一方面也能给辊子的安装紧固件预留操作空间，方便后期维护更换磨损的辊子。

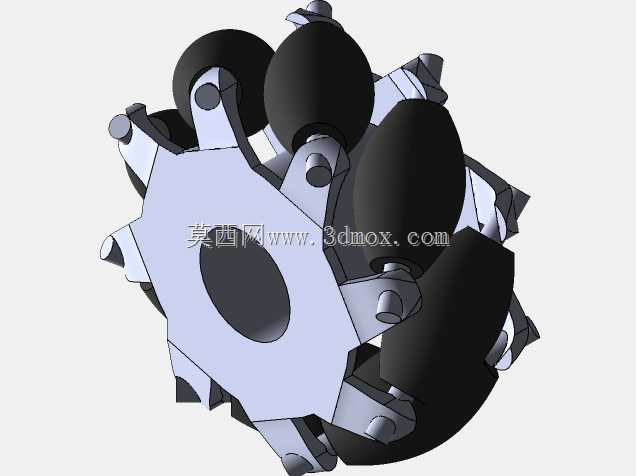

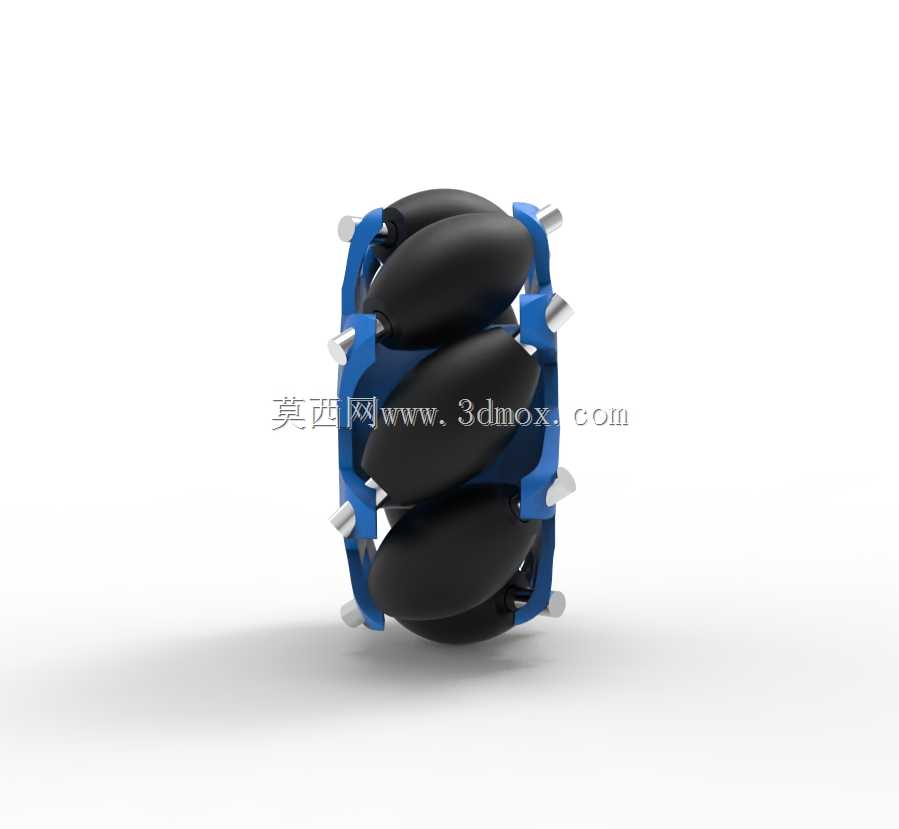

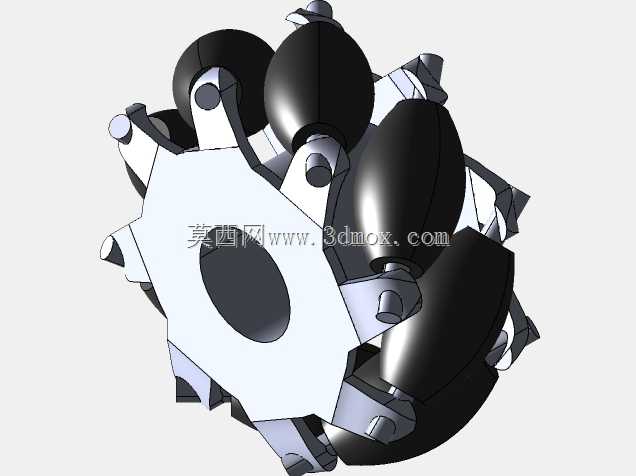

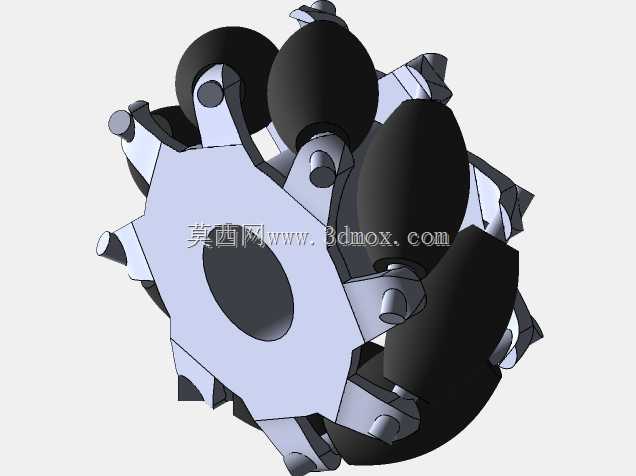

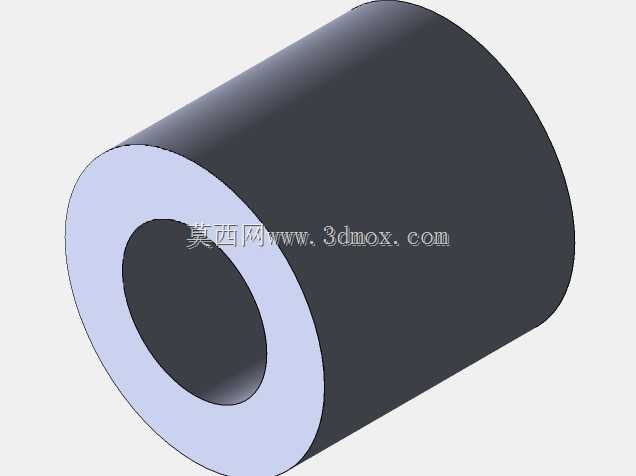

　　辊子部分采用外包高弹性耐磨材质的设计，接触地面时能产生微小形变，增大接触面积的同时吸收行走过程中的小幅振动，避免硬接触带来的跳动，保证设备行走的平稳性，尤其是在铺设环氧地坪的车间环境里，这种材质的辊子不会刮伤地面，同时能提供足够的抓地力，避免启动、制动时出现打滑。每个辊子都通过独立的小轴固定在轮毂支架上，转动阻力小，长时间运行也不会出现卡滞。

　　做安装边界设计时，需要注意轮组的外径尺寸要和设备底盘的离地间隙匹配，轮毂中心的安装孔位要和所选驱动电机的输出轴径、键槽尺寸对应，周向的辊子外轮廓不能超出设备底盘的侧边预留空间，避免轮组转动时和底盘结构、外围护板产生干涉。同时要考虑轮组的承载能力，单轮的额定载荷要匹配设备整体重量加上额定载重的总和，预留足够的安全系数，避免重载情况下辊子变形或者轮毂结构失效。

　　在实际选型应用中，这类麦加轮通常是四个一组配套使用，安装时要注意相邻轮组的辊子倾斜方向呈对称排布，保证各个方向的分力能够精准合成，避免出现行走偏移、阻力过大的问题。轮组的安装面要保证平面度，四个轮组的接地高度要一致，防止出现个别轮组悬空、受力不均导致的行走抖动、辊子偏磨问题。日常维护时只需要定期清理辊子缝隙里缠绕的杂物、检查辊子的磨损情况，磨损超差时单独更换对应辊子即可，不需要整体更换轮组，能降低后期的使用成本。
