基于Solidworks的直线跟随移动小车结构设计

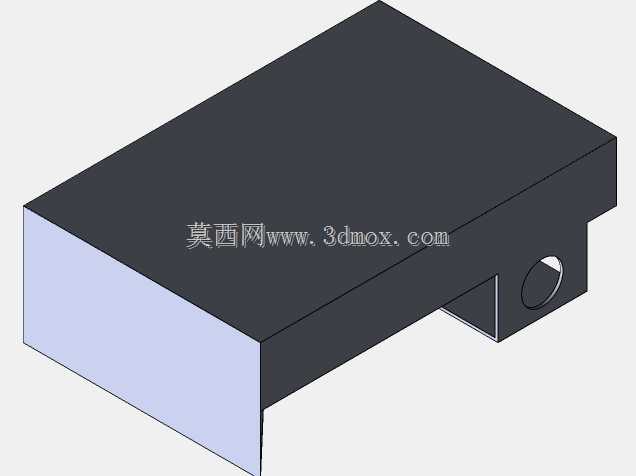

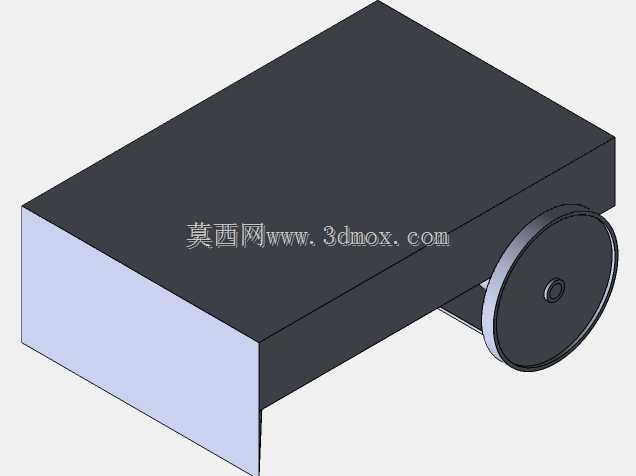

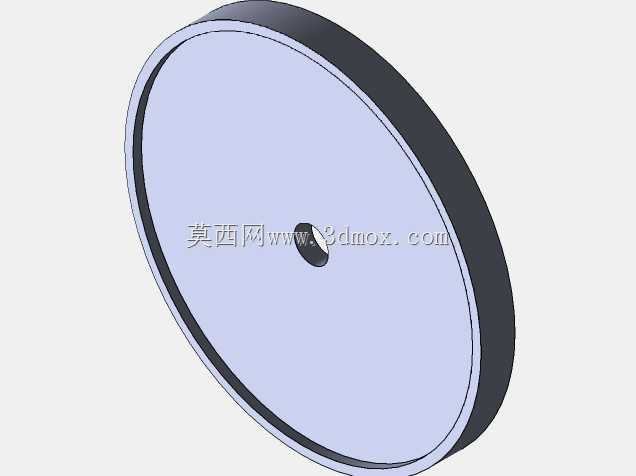

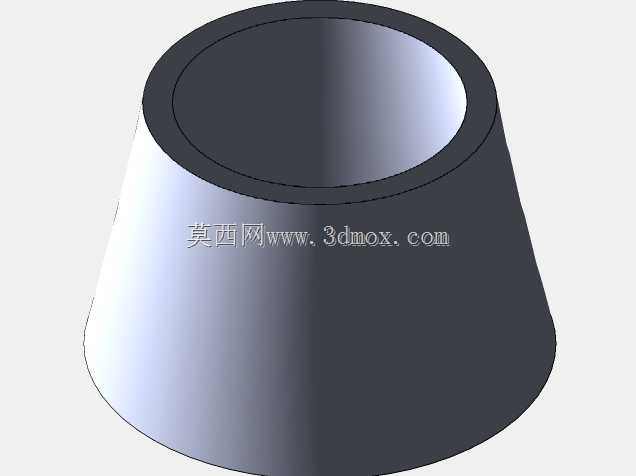

　　这款直线跟随移动载体，核心面向教学实验、小型物料定点转运、自动化产线辅助巡检等场景设计，整体采用轮式移动架构，主体承载舱为规整长方体构型，在设计阶段优先考虑了内部元器件的安装空间利用率，舱体内部预留了传感器安装位、控制板固定槽、动力模块排布区域，可适配常规的红外循迹模块、灰度传感器等直线检测元件的安装需求。从结构设计逻辑来看，轮组采用单侧外露单轮搭配另一侧隐藏从动轮的布局，外露轮为主动驱动轮，轮体与舱体侧面预留了足够的转动间隙，避免运行过程中轮缘与舱体侧壁发生剐蹭，轮轴的安装位做了同轴度公差约束，保证转动过程中无卡滞、偏摆问题。舱体的外形尺寸经过多轮迭代调整，长度方向预留了传感器前置安装的延伸空间，

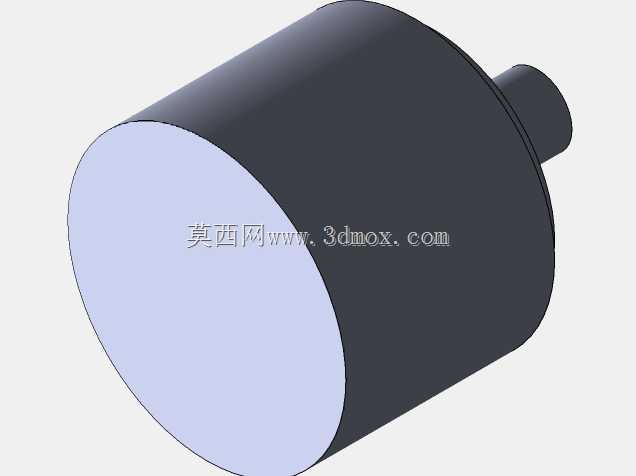

　　宽度方向控制在常规桌面实验平台的通行宽度范围内，高度方向则根据电池、控制板的堆叠高度做了最小化设计，降低整体重心，提升直线行进过程中的稳定性，避免高速行进时出现侧翻问题。在安装边界的考量上，舱体底部距离地面的高度做了合理设定，既能够适配常规实验室地坪、车间环氧地坪的微小不平整工况，也不会因为离地间隙过大导致传感器检测距离超标，影响直线跟随的精度。设计过程中针对轮组的传动路径做了简化处理，主动轮直接与驱动电机输出轴连接，省去了额外的传动齿轮结构，降低装配复杂度的同时，也减少了传动过程中的动力损耗，舱体的边角处做了小尺寸倒角处理，避免装配、调试过程中尖锐边角划伤操作人员，同时也能降低移动过程中碰撞外物对舱体结构的损伤。从功能实现角度，

　　该结构可通过前置的检测元件采集路径标识信号，反馈至控制模块后调整两侧驱动轮的转速差，实现沿预设直线路径的稳定行进，可作为基础移动平台拓展搭载小型机械爪、检测探头等功能模块，适配不同的作业需求，结构上所有的安装孔位均采用标准化尺寸设计，可兼容市面上常规的紧固件规格，方便后期的改装与零部件替换，舱体的上下盖采用卡扣加螺丝的双重固定方式，既方便日常开盖调试内部元器件，也能保证移动过程中舱体连接的可靠性，不会因为路面颠簸出现上下盖松脱的问题。
