传感器基座带轴连接结构三维建模

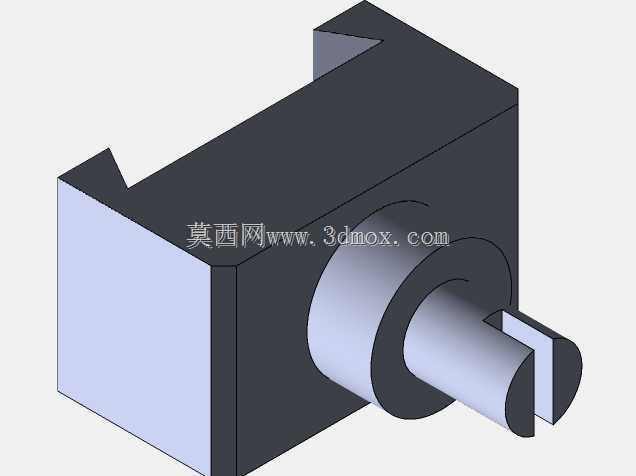

　　该结构属于传感器配套的安装连接组件，主要应用在工业自动化检测工位的传感单元固定场景，常见于流水线工件到位检测、设备位移反馈、工装夹具定位信号采集这类工况中，承担传感核心元件的承载、定位以及与设备主体的连接传导作用。从结构设计来看，主体采用方块式基座构型，顶部开设V型定位槽，可直接适配圆柱类安装基准面，无需额外加工定位面就能快速卡装在圆杆类安装支架上，降低现场安装的调整工作量；基座侧部延伸出阶梯式轴段，最外侧轴头加工有对称开槽结构，可直接插入传感元件的配合孔位，通过开槽的弹性变形实现无紧固件的快装连接，同时保证周向定位精度，避免传感元件工作时出现转动偏移。设计过程中优先考虑安装边界的适配性，基座主体的方形轮廓可兼容平面贴装需求，

　　当安装基准为金属平板时，可直接通过基座底面贴合，依靠侧面预留的安装孔位完成锁固，两种安装方式共用同一基座主体，减少了不同安装场景下的零件种类，降低备件管理成本。轴段的阶梯差设计一方面起到轴向限位作用，当传感元件推装到位后，轴肩端面可直接抵住元件壳体端面，保证传感探头的伸出长度一致，避免因安装深度偏差导致检测距离失准；另一方面阶梯结构可增强轴根部位的结构强度，减少设备运行过程中振动带来的轴部疲劳断裂风险。在实际应用中，这类结构需要配合传感元件的检测精度要求控制形位公差，V型槽的对称度、轴段与基座基准面的垂直度、轴头开槽的对称度都需要控制在合理公差范围内，否则会导致传感元件安装后出现检测角度偏斜，进而引发检测信号误触发或者漏检的问题。

　　建模过程中需要重点关注安装配合面的尺寸衔接，V型槽的开口尺寸需要适配常用的安装圆杆直径范围，轴段的配合公差需要根据传感元件的安装孔公差做匹配设计，既要保证装配时的顺畅性，又要避免配合间隙过大导致的松动问题。外侧轴头的开槽宽度与深度需要经过强度校核，既要保证装配时具备足够的弹性变形量实现快装，又要避免开槽过深导致轴头刚性不足，在长期振动工况下出现断裂失效。基座的边角位置做了小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也可以减少应力集中，提升零件的整体结构强度，适配工业现场复杂的振动、温变工况。
