多规格户外输变电支撑电杆结构设计

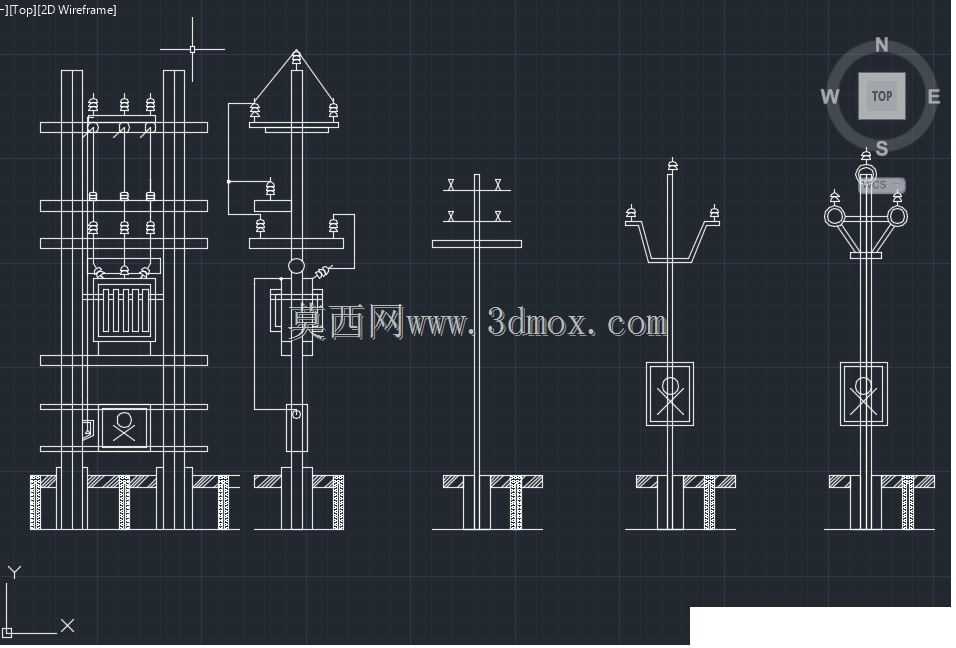

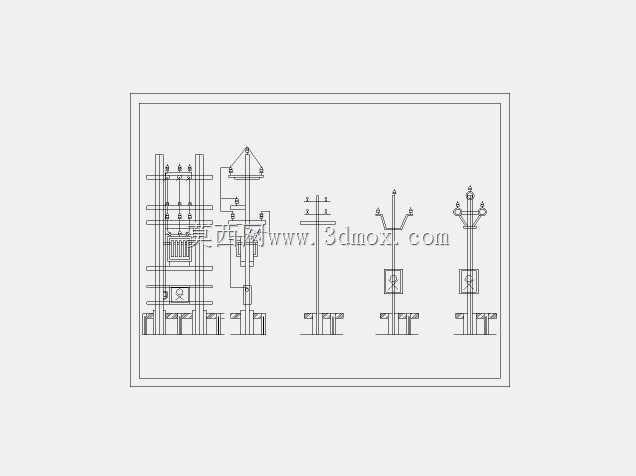

　　这套电杆结构模型覆盖了低压配电、台区变台架设、终端承力、直线走线等多种户外电力施工场景的支撑需求，不同杆型对应不同的线路受力工况，从结构选型阶段就匹配了农网改造、城区老旧线路升级、工业园区配电布设等实际工程的安装要求。做这套结构设计的时候，首先要考虑的是不同场景下的受力边界：直线杆主要承受导线垂直荷载与风偏带来的水平力，顶部横担采用对称布置，预留的绝缘子安装位匹配常规10kV及以下线路的线间距离要求，避免极端天气下导线发生风偏闪络；终端杆与转角杆额外设置了拉线挂点与斜撑加固结构，抵消单侧导线张拉带来的倾覆力矩，杆身底部的法兰盘与基础预埋件的安装孔位做了等距标准化设计，适配不同地质条件下的混凝土现浇基础、预制桩基础的安装对接，

　　不需要现场二次扩孔调整。带变台安装位的杆型采用双杆并排布置，中间预留的变压器安装托架位置，严格匹配常规柱上变压器的安装尺寸边界，托架下方预留了低压出线横担、计量装置安装位、避雷器固定点，所有金具的安装位置都避开了杆身穿线孔与接地极引下路径，现场施工时不需要额外切割焊接调整构件位置。从结构细节来看，不同杆型的梢径与锥度都遵循电力行业的通用规范，杆身的爬梯安装位预留了统一的螺栓孔距，方便后期运维人员登杆作业，顶部的顶套与封头结构做了防水坡面设计，避免雨水长期灌入杆身造成内部钢筋锈蚀。横担与杆身的连接采用抱箍式固定结构，抱箍的弧度与杆身锥度完全匹配，锁紧后不会出现滑移错位，不同电压等级对应的横担长度、绝缘子安装孔距都做了差异化设计，

　　避免施工时出现构件错装的问题。这套模型在建模阶段就把所有构件的安装干涉做了全排查，比如拉线与横担的间隙、引下线与金具的安全距离、变台托架与杆身的连接强度都做了对应校核，不管是用于电力施工的方案交底、施工人员的安装培训，还是新型电力金具的配套适配设计，都能直接提取对应结构做参考，不需要重新从零搭建杆系结构，能大幅缩短配电项目的前期设计周期。
