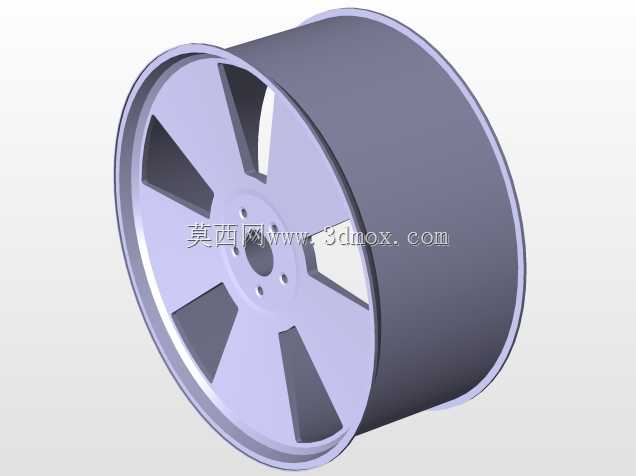

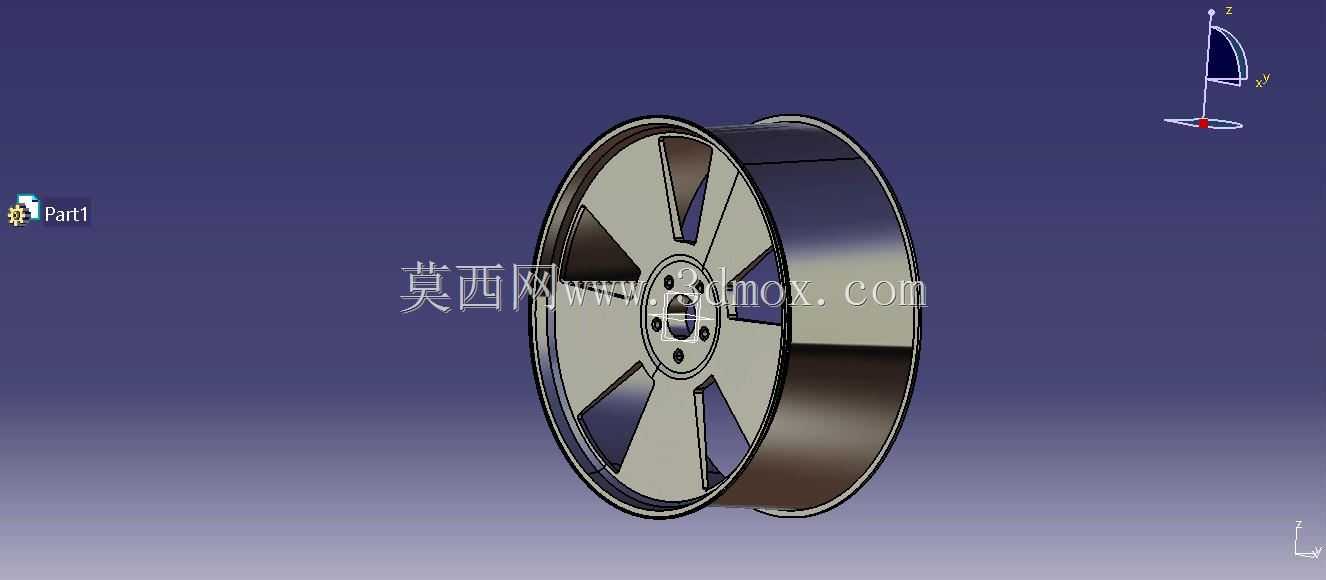

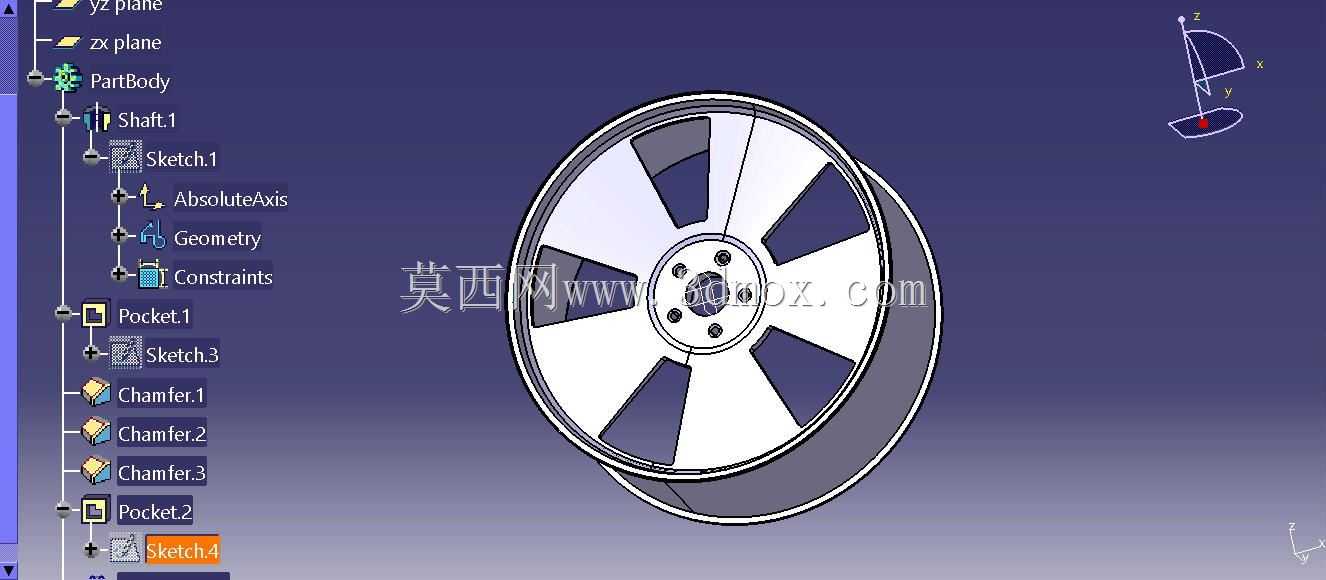

乘用车五辐式铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，铝合金车轮是兼顾簧下质量控制与外观辨识度的核心部件，这套五辐式合金车轮的建模逻辑，完全围绕量产装车的实际边界展开。先从安装匹配维度看，轮心位置的螺栓孔组按照常规乘用车五孔安装规格做了定位基准约束，中心孔的公差带预留了与轮毂轴头配合的过盈安装余量，螺栓孔周边做了局部加厚的凸台结构，避免车辆长期行驶中螺栓预紧力造成的安装面压溃变形，轮辐与轮辋的过渡区域做了大圆弧倒角处理，分散路面冲击带来的应力集中，减少交变载荷下的疲劳开裂风险。轮辋部分的结构完全参照乘用车真空胎的装配标准设计，轮缘的凸起高度、胎圈座的倾斜角度都匹配常规民用轿车轮胎的安装尺寸，既保证轮胎充气后的密封可靠性，也能在轮胎亏气时提供临时的胎圈支撑，

　　避免轮胎脱圈引发安全隐患。五辐式的轮辐布局没有做多余的镂空造型，每根轮辐的截面采用变厚度设计，靠近轮心的位置厚度更大，向轮辋延伸的过程中逐步收薄，在保证整体抗弯、抗扭强度满足整车满载冲击要求的前提下，尽可能削减非必要的结构重量，降低整车簧下质量，间接提升悬挂系统的响应速度与行驶平顺性。实际应用场景中，这类合金车轮主要适配普通家用紧凑型乘用车，既可以作为原厂配套的行走部件，也能作为售后改装的替换配件，建模过程中特意预留了平衡块安装的平面区域，满足轮胎装配后的动平衡调校需求，轮辐背面预留了刹车卡钳的避让空间，可兼容同尺寸规格的常规浮动卡钳配置，不会出现转向或刹车时轮辐与卡钳剐蹭的问题。整个模型的曲面过渡都做了连续曲率处理，既满足后续铸造开模的工艺拔模要求，也能减少车辆高速行驶时轮辐表面的乱流产生，降低行车风阻，安装面的平面度做了基准约束，保证车轮装车后与轴头完全贴合，避免高速行驶时出现车轮抖动的问题。
