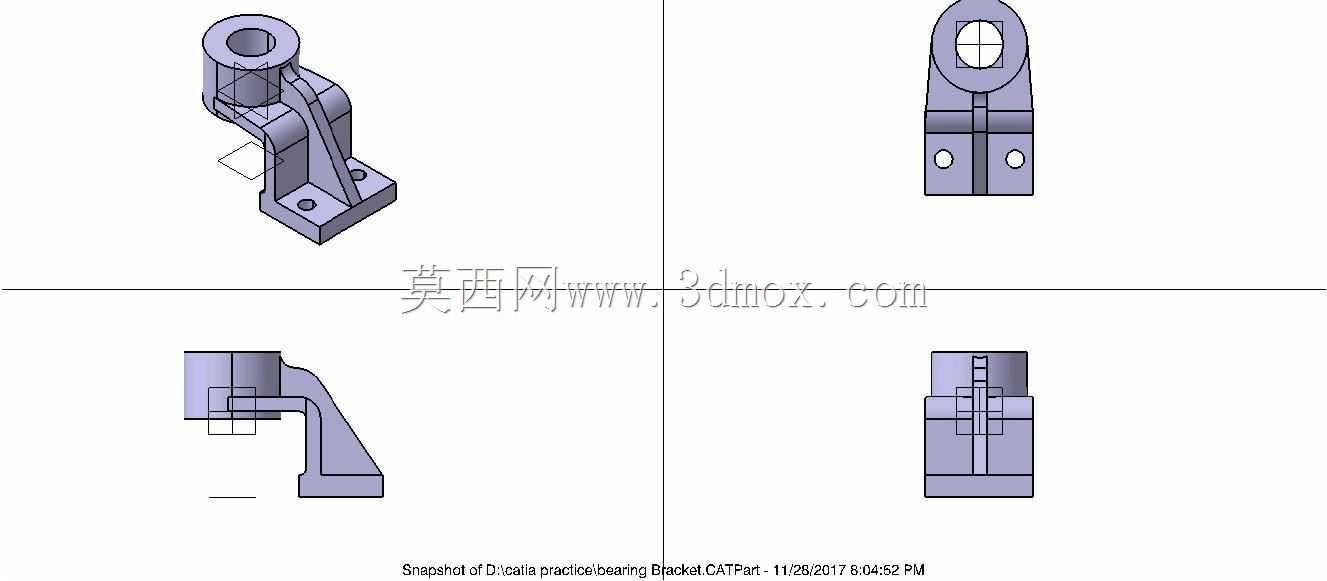

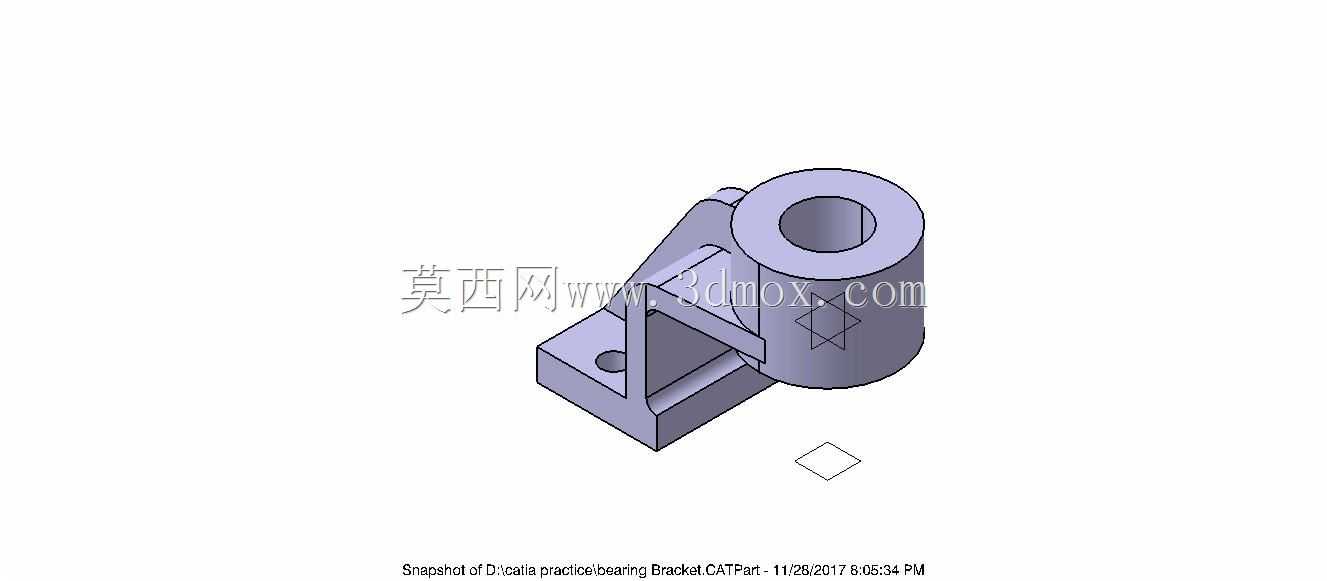

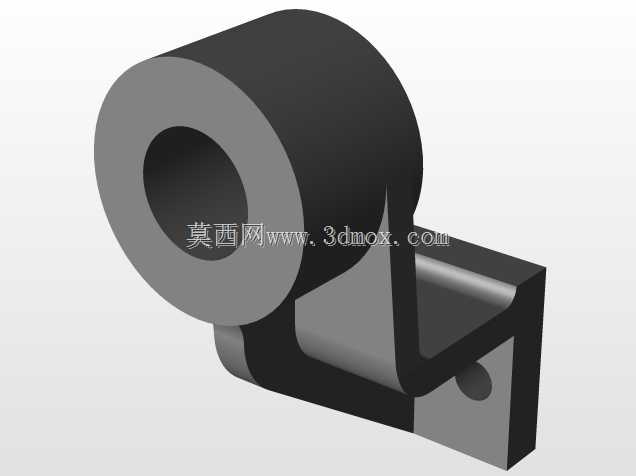

带侧装支板立式轴承支承结构

项目分类:轴承座 发布时间:2022-03-28 ID:602093
  • 带侧装支板立式轴承支承结构
  • 带侧装支板立式轴承支承结构
  • 带侧装支板立式轴承支承结构

  做传动结构设计这么多年,这类带侧装支板的立式轴承座,在中小型输送线、轻工设备的动力端布局里出镜率极高,很多时候设备的轴系安装空间受限,常规分体式轴承座要么需要额外做转接支架,要么安装后同轴度调整难度大,这种集成了安装底板与侧加强筋的一体式结构,刚好能解决这类紧凑布局下的支承痛点。从实际使用场景来看,这类结构主要用来承托径向载荷为主、附带少量轴向载荷的旋转轴,常见于小型传送带的从动辊支承、检测设备的转轴定位、小型风机的叶轮轴固定工位,安装时不需要额外配焊转接板,直接通过底板上的两个安装孔就能锁固在设备型材架或者焊接机架上,侧方的加强筋从筒身一直延伸到底板边缘,能抵消轴转动时产生的倾覆力矩,避免长期运行后筒身与底板衔接处出现应力开裂。

  设计这类结构的时候,首先要确认的是内孔的公差配合,通常轴承外圈与座孔采用基轴制过渡配合,既保证轴承外圈不会在座孔内发生跑圈,又能方便后期维护时的轴承拆卸更换;筒身的高度要匹配所配轴承的宽度,同时要留出足够的密封件安装空间,避免粉尘、切削液这类工况介质进入轴承内部加速磨损。底板的安装孔位要避开机架上的型材槽口或者焊缝位置,两个安装孔的中心距要留足螺栓拆装的操作空间,侧筋的厚度不需要做的太厚,通常取筒身壁厚的1.2到1.5倍就足够,过厚反而会增加整体重量,还会在铸造或者3D打印成型时产生缩孔、应力集中的问题。从安装边界来看,这类立式结构的横向占用空间比卧式剖分轴承座小很多,筒身侧面的支板结构还能作为传感器安装的基准面,

  很多需要检测轴转速的工位,不用额外做传感器支架,直接把接近开关锁在支板的平面上就能对准轴上的检测块,省掉了不少二次加工的工序。实际选型的时候要注意,座孔的轴线到底板安装面的垂直度公差要控制在0.02mm以内,不然轴装上去之后会出现别劲的情况,轻则运转阻力增大、轴承发热,重则长时间运行后出现轴弯曲、轴承提前失效的问题;底板的平面度也要做相应要求,安装时如果底板和机架面之间有间隙,强行锁螺栓会让整个座体产生变形,直接影响内孔的圆度,所以安装前一定要清理安装面的焊渣、凸起毛刺,必要时可以加薄铜皮调整间隙,保证座体安装后无变形。另外筒身上端的端面可以根据需求加工出端盖安装的止口,配套对应的闷盖或者透盖,就能适配不同密封等级的工况,不管是干燥的室内装配工位,还是有少量切削液飞溅的机加工辅助工位,只要对应更换密封件就能满足使用要求,不需要重新设计整个座体结构,通用性很强。
