车床尾座用回转顶尖旋转中心结构

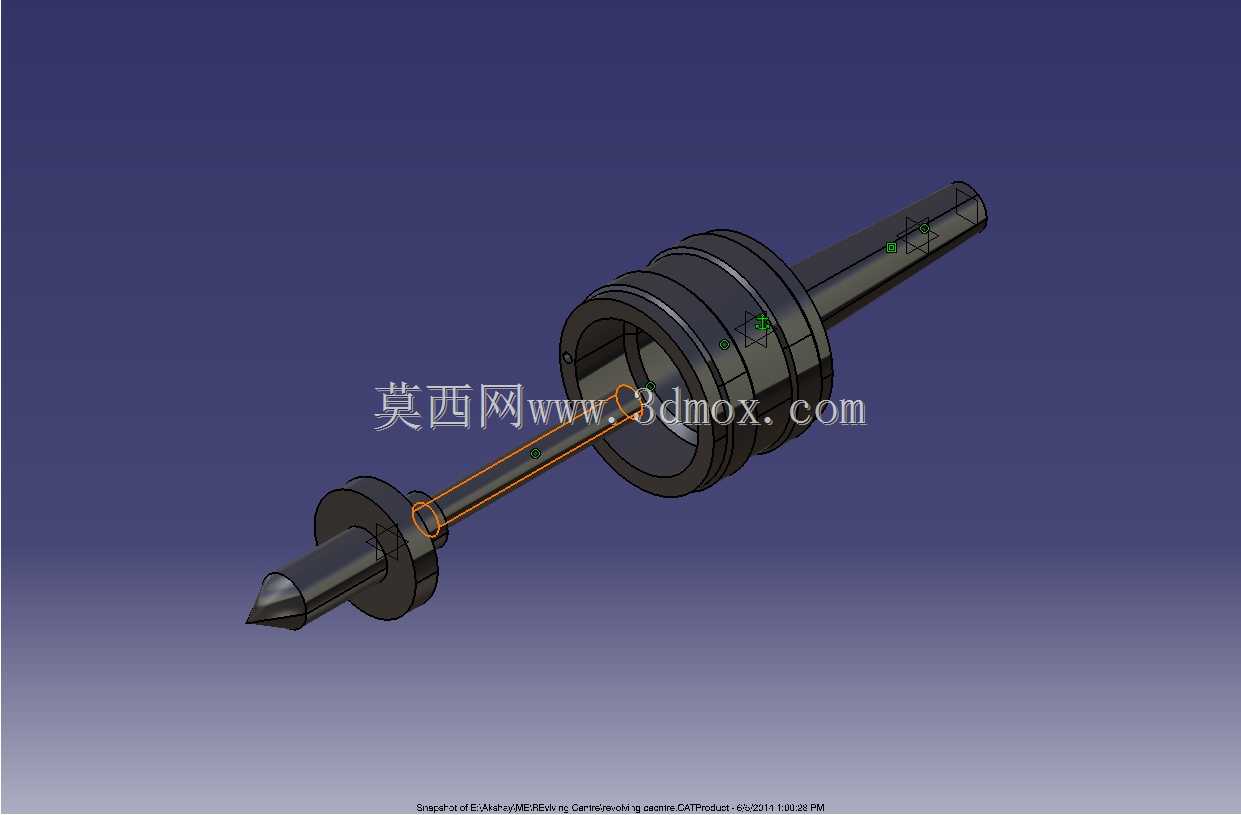

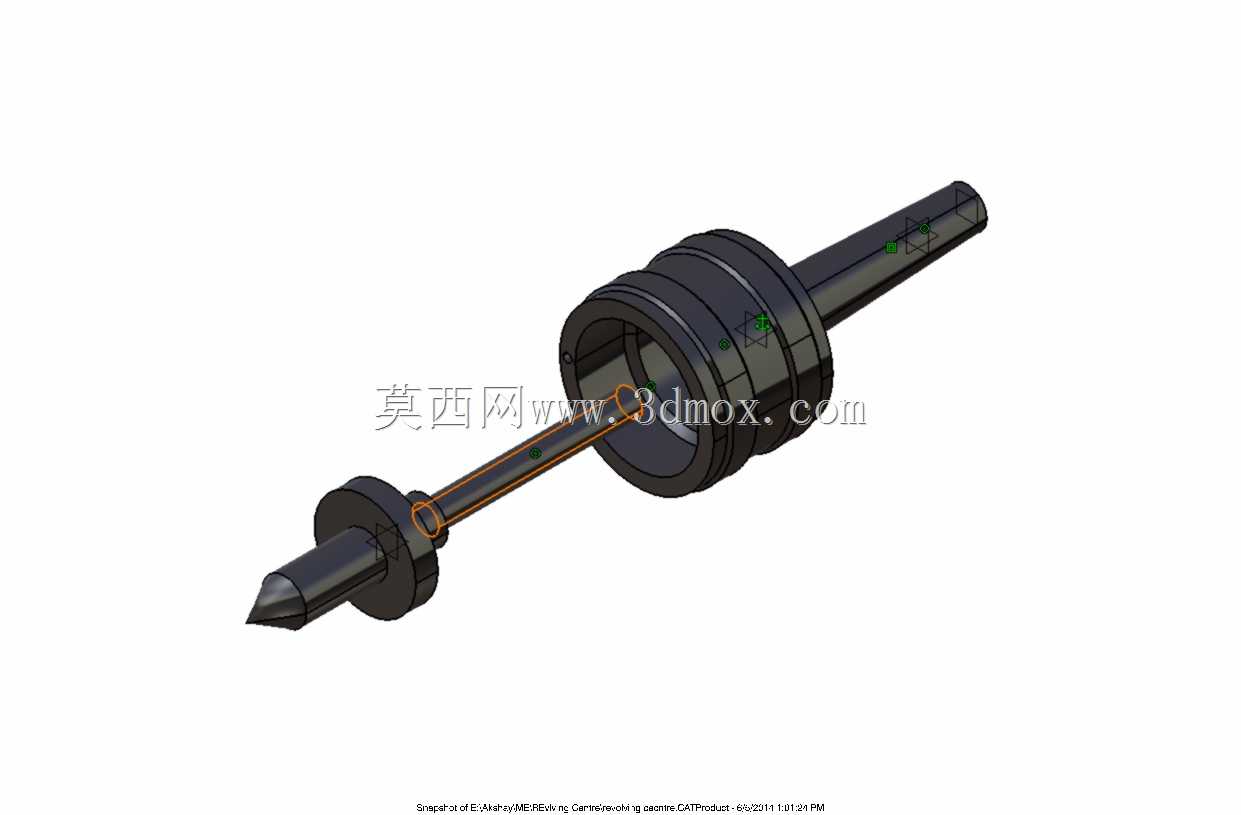

　　在普通卧式车床、数控车床的轴类、套类零件加工工序中，尾座端的回转顶尖是直接决定工件装夹刚性、加工圆度与同轴度精度的核心功能部件，这套旋转中心结构正是针对车床尾座的实际工况完成的参数化三维设计。从实际加工场景来看，当操作人员装夹长度与直径比值超过4的细长轴类工件时，单靠主轴卡盘的悬臂装夹会在切削力作用下出现工件挠曲变形，引发振刀、锥度误差、表面粗糙度超差等问题，此时尾座顶尖通过顶持工件端面的中心孔，形成主轴-工件-尾座的双支撑装夹体系，可大幅提升装夹系统的整体刚性。这套结构在设计时优先考虑了长期连续切削的工况需求，将顶尖头部设计为60度标准锥角，可适配国标GB/T 145规定的各类公制中心孔，

　　无需额外加工适配结构就能直接装夹常规轴类零件；顶尖头部采用硬质合金嵌装结构，相比整体钢制顶尖，其耐磨性能提升6倍以上，可承受高速切削下的连续摩擦，避免顶尖头部磨损出现凹坑导致的装夹间隙。旋转部分采用双列角接触球轴承搭配推力滚子轴承的组合支撑结构，角接触轴承承担径向切削载荷，抵消车削外圆时刀具施加的径向分力，推力滚子轴承则承担轴向顶紧力，适配大余量粗车时的大顶紧力需求，整套轴承组通过端盖的锁紧螺母实现预紧量可调，当长期使用出现轴承间隙时，无需拆解整个顶尖主体，只需调整锁紧螺母的预紧扭矩即可消除回转间隙，保证顶尖的回转精度在0.005mm以内。安装接口部分采用莫氏锥柄结构，可直接适配车床尾座的标准莫氏锥孔，

　　依靠锥面的自锁特性实现无紧固件快速装拆，锥柄尾部设计有扁尾结构，可配合楔铁实现快速拆卸，适配不同型号车床尾座的快换需求。从安装边界来看，整套结构的最大外圆直径为尾座套筒允许通过的常规尺寸，不会出现与尾座端盖干涉的问题，顶尖的伸缩行程完全匹配尾座套筒的标准行程范围，顶紧时不会出现行程超限导致的结构碰撞。在密封设计上，轴承腔两端采用双唇形橡胶密封圈，可阻挡车削过程中产生的切屑、切削液进入轴承内部，避免轴承出现磨粒磨损、润滑脂失效的问题，延长维护周期。日常使用时只需定期通过注油孔补充锂基润滑脂，即可保证长期稳定运行，无需频繁拆解维护。
