传感器配套齿轮箱端盖结构设计

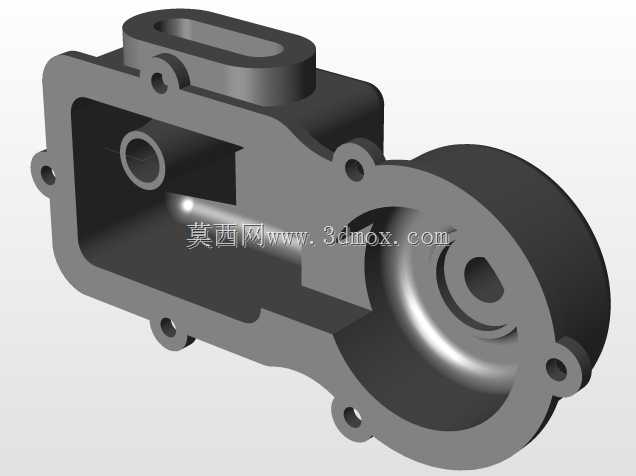

　　这款齿轮箱端盖主要配套传感检测类设备的小型齿轮传动单元使用，在工业传感检测场景中，这类带齿轮减速结构的传感装置常被用于转速检测、位移反馈、力矩传递的工位，端盖作为齿轮腔体的核心密封与承载构件，直接决定传动单元的运行稳定性与防护能力。从结构设计来看，端盖采用一体化压铸成型的腔体结构，一侧设置与齿轮腔匹配的圆形轴承座孔，用于定位输出端轴承，保证齿轮啮合的同轴度，另一侧为异形腔体延伸段，用于容纳内部的传动齿轮组与传感检测模块的安装位，避免传动部件与检测元件发生干涉。安装边界上，端盖沿结合面设置了多组均匀分布的安装耳座，耳座上预留螺栓过孔，可与齿轮箱箱体实现精准贴合密封，结合面处预留密封槽安装位，可加装密封胶条实现IP65级别的防护，

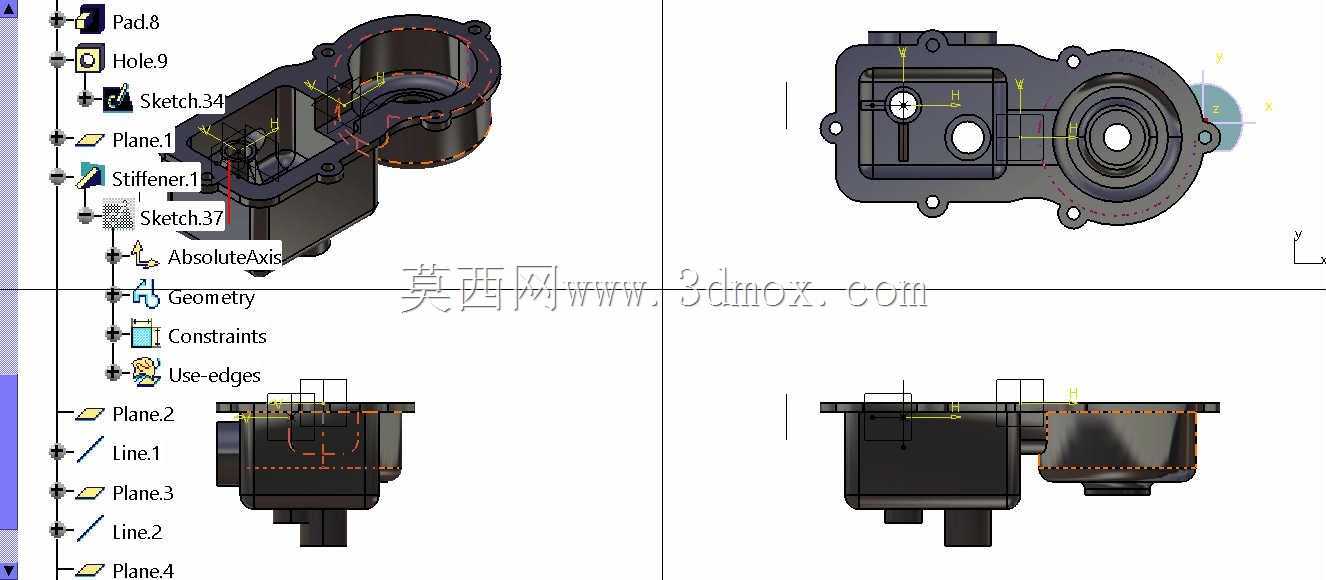

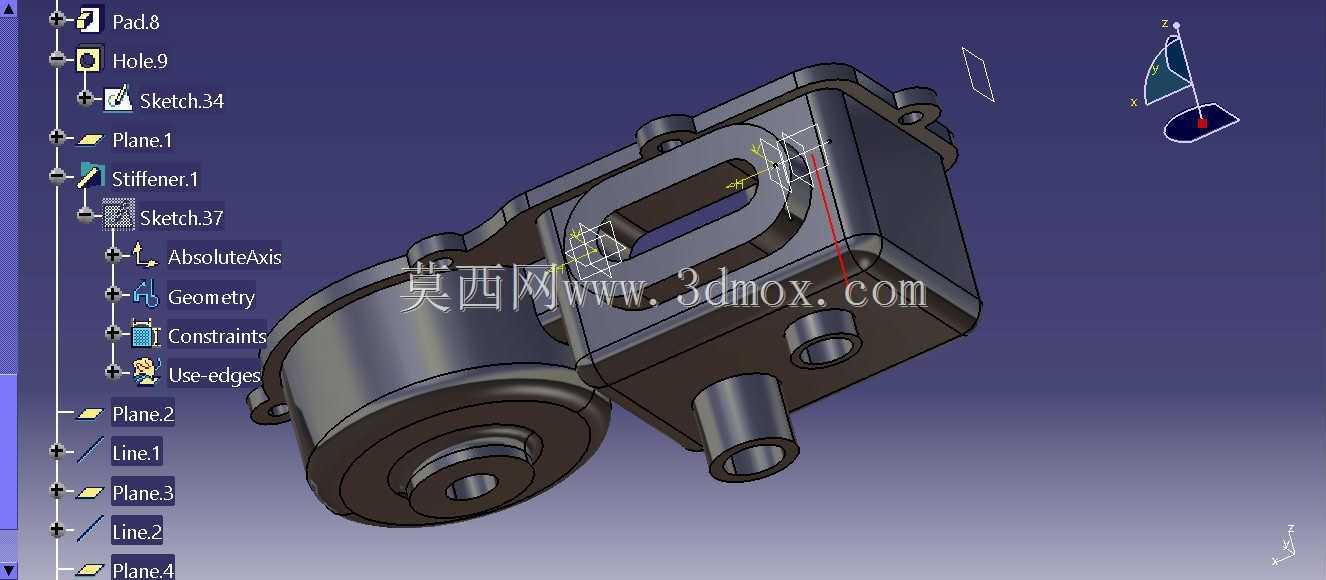

　　避免车间内的粉尘、切削液进入齿轮腔造成齿轮磨损或者传感元件检测失效。设计过程中，针对腔体内部的加强筋布局做了多次优化，在轴承座孔周边、腔体转角处设置了交错分布的加强筋，既提升了端盖整体的结构刚性，避免轴承运转过程中端盖发生形变导致齿轮啮合间隙变大，又尽可能控制了端盖的整体壁厚，减少成型过程中的缩孔缺陷，同时降低整体重量。端盖的外形轮廓完全匹配内部齿轮组的运动包络，没有多余的冗余结构，腔体内部预留了走线槽位，可供传感元件的信号线穿出，避免线缆与运转的齿轮发生剐蹭。在实际设备装配中，这款端盖不仅起到封闭齿轮腔、储存润滑脂的作用，其外侧的定位凸台还可作为传感模块的安装基准，保证检测元件与传动齿轮的相对位置精度，确保转速、转角检测的数据准确性，适配各类需要小型齿轮减速传动的工业传感器安装场景，能够在振动工况下长期保持结构稳定性，减少传动故障的发生概率。
