手动式齿轮拆卸拉拔工具结构设计

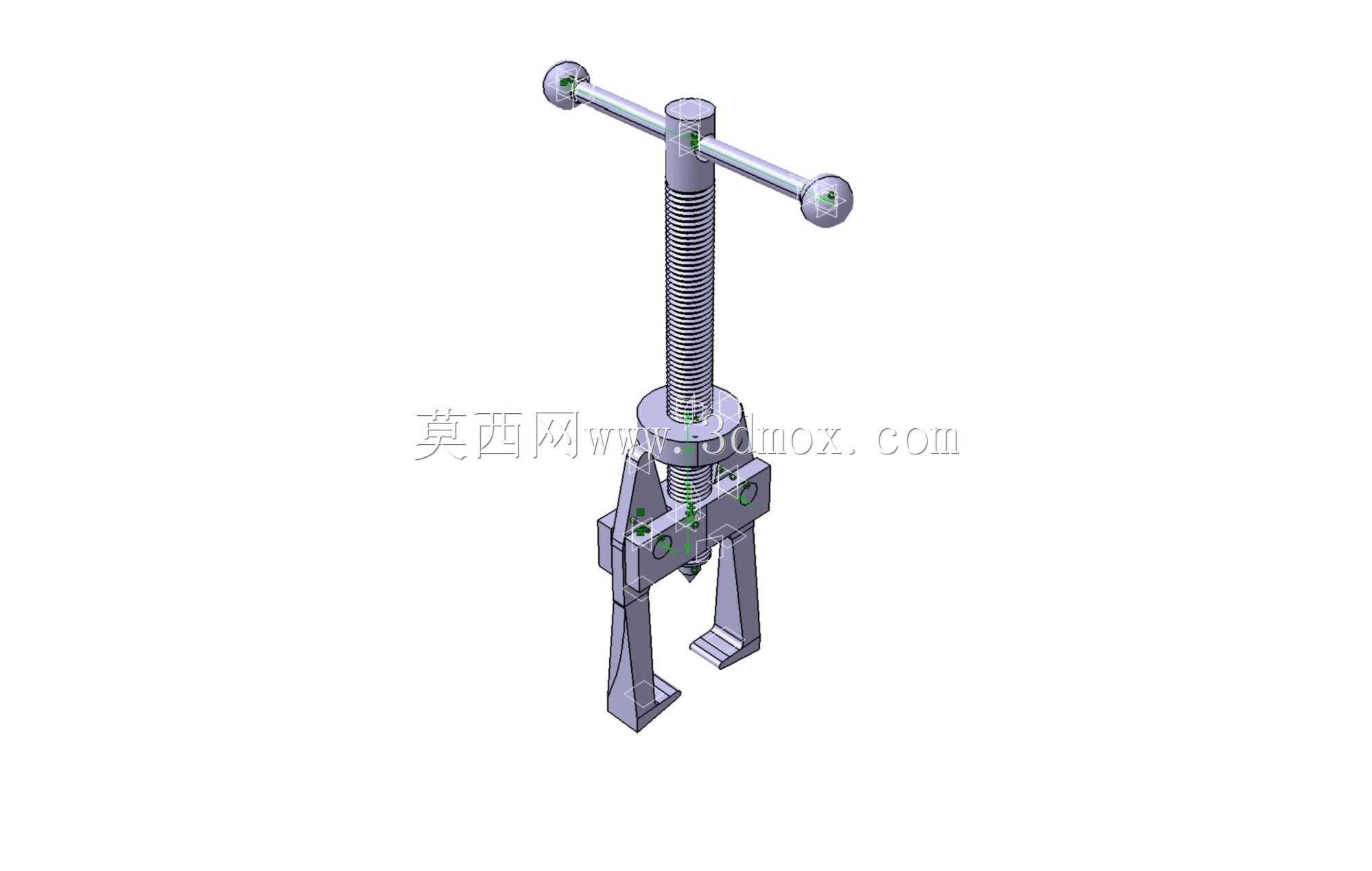

　　在设备维保、机械装配的现场作业场景中，过盈配合安装的齿轮、轴承类零件拆卸一直是一线操作的常见痛点，直接敲击拆卸极易造成零件端面损伤、轴系变形，甚至导致整套传动部件报废，这款手动齿轮拉拔器正是针对这类作业需求设计的专用拆卸工装。从结构逻辑来看，整套工具采用中心螺杆施力、双爪同步勾拉的受力架构，顶部的T型横杆为手动施力端，无需额外配套动力源，单人即可完成操作，适配无气源、无电源的野外维保、车间零散维修场景。中心螺杆采用梯形传动螺纹设计，具备良好的自锁性能，施力过程中不会出现卸力回弹的问题，螺纹段的长度覆盖了常规小型传动部件的拆卸行程，作业时旋转T型杆即可将螺杆的回转运动转化为轴向顶推力，顶杆端部直接抵在轴的中心端面，

　　避免顶推过程中损伤轴端的中心孔定位基准。下部的两个拉爪采用对称铰接结构，可根据待拆卸齿轮的外径尺寸小幅调整开合角度，爪钩的卡位台阶做了加厚处理，勾住齿轮背面的端面时，受力面贴合平整，不会出现打滑、崩脱的情况，拉爪与中心滑套的铰接间隙控制在合理范围，既保证开合调整的灵活性，又避免施力时出现偏载，让两个拉爪的受力均匀分布在齿轮端面上，防止齿轮受单侧拉力出现翘边、断裂。整套工具的外形尺寸紧凑，整体高度适配常规小型减速机、电机输出端、仪表类传动机构的操作空间，不需要额外预留大的作业避让位置，拉爪的开合范围覆盖了常见小模数齿轮、微型轴承的外径尺寸，安装时只需要将两个拉爪卡在待拆零件的背面，旋转顶部T型杆让中心顶杆抵住轴端，

　　持续平稳施力即可将齿轮从轴上匀速拉出，全程不会对轴表面、齿轮齿面造成额外损伤。设计过程中对各受力部件的强度做了匹配校核，中心螺杆选用中碳钢调质处理，拉爪部位做了局部淬火提升耐磨性与抗变形能力，滑套与螺杆的配合间隙控制在合理公差带，长期使用不会出现旷量过大导致的施力偏斜问题，铰接销轴做了防脱处理，避免作业过程中零件脱落遗失。不同于液压类拉拔设备的笨重，这款手动拉拔器重量轻，可直接放入维保工具包随身携带，针对小尺寸传动件的拆卸作业，操作效率远高于大型拉拔设备，也不会出现液压设备漏油、密封件失效的维护问题，在小型机械装配线、仪器仪表维保、家电传动部件维修等场景都能适配，作业时施力节奏可由操作人员手动控制，针对过盈量较小的配合件，能精准控制拉拔速度，避免快速拉拔导致的零件磕碰损伤。
