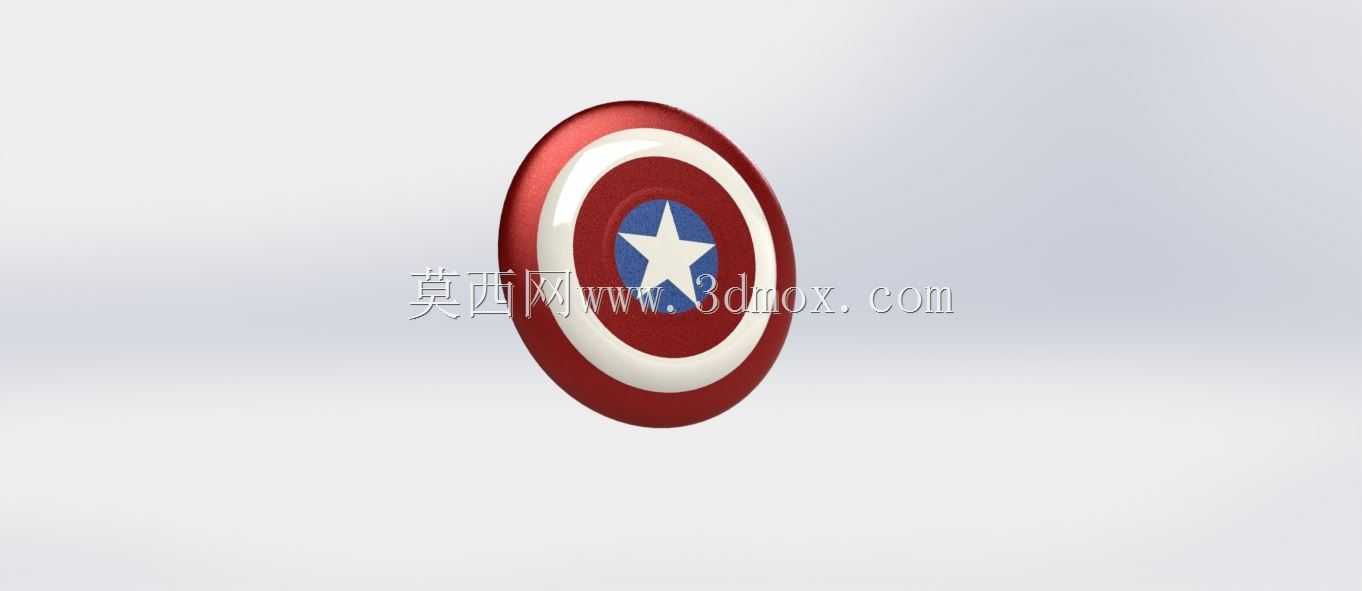

美队经典振金盾牌三维结构设计

　　这款圆形防护盾的结构设计，最初是面向影视道具复刻、文创周边开发场景做的三维落地，区别于常规平面化的IP形象设计，整个结构完全按照可实体加工的逻辑搭建，能直接对接3D打印、树脂翻模、金属冲压等不同加工工艺的生产需求。从实际使用场景来看，该结构既可以作为漫展cosplay的手持道具，也能缩放尺寸后做桌面装饰摆件、主题潮玩的核心结构件，甚至可以调整材质参数后用于影视动画的物理碰撞模拟，适配不同领域的使用需求。设计过程中首先确定了整体的同心圆分层结构，从外到内依次设置外圈防护层、中间缓冲结构层、中心标识承载层，各层之间预留了0.15mm的装配间隙，不管是做粘接固定的静态摆件，还是做带快拆结构的可更换面层道具，都能满足装配公差要求。

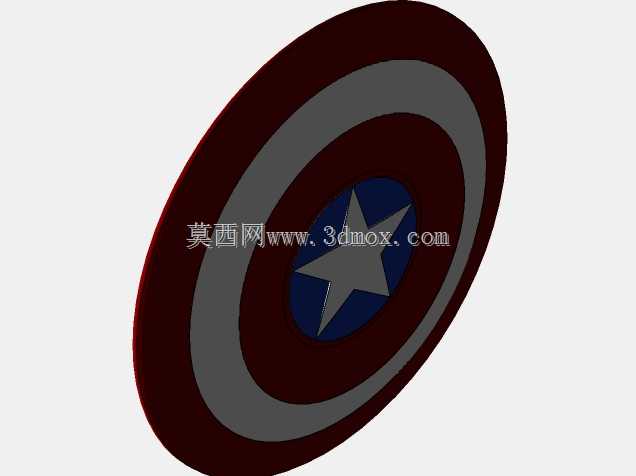

　　整体外形为标准正圆形，直径按照常规手持道具的尺寸设定为600mm，整体厚度控制在8mm，边缘做了R3的圆弧倒角，避免尖锐边角造成使用划伤，握持结构隐藏在盾体背面，采用符合人体工学的双绑带固定位设计，握持重心落在盾体几何中心偏下20mm位置，手持时不会出现头重脚轻的晃动感，长时间握持也能降低手臂负载。盾面的星形标识采用嵌入式结构设计，和内层基体做了定位卡扣配合，不需要额外粘接就能实现精准对位，标识凸起高度控制在1.2mm，既保证视觉上的层次感，又不会因为凸起过高在磕碰时出现掉漆、断裂的问题。考虑到不同加工场景的适配性，整个模型做了壁厚均匀化处理，所有曲面过渡位置都做了G2连续，没有尖锐的几何拐点，

　　不管是做CNC精雕加工还是光固化3D打印，都不会出现应力集中导致的形变问题。背面的握持结构和盾体主体采用一体化设计，不需要额外拆分装配，减少后续加工的拼接工序，同时在握持位置预留了可加装缓冲泡棉的凹槽，实际使用时可以根据需求加装衬垫提升握持舒适度。针对做金属材质复刻的需求，盾体各层的厚度都做了等比例适配，外圈金属层厚度2mm，中间缓冲层厚度4mm，内层承托层厚度2mm，既保证整体结构强度，又能控制整体重量在1.8kg以内，符合手持道具的重量要求，不会因为过重影响使用体验。整个曲面建模过程中严格控制了面片数量，在保证曲面顺滑度的前提下优化了几何拓扑结构，导入渲染软件做材质表现时不会出现破面、法线翻转的问题，不管是做产品渲染图还是动画特效素材，都能直接调用不需要额外修复几何结构。
