游戏主题空投箱立体结构设计作品

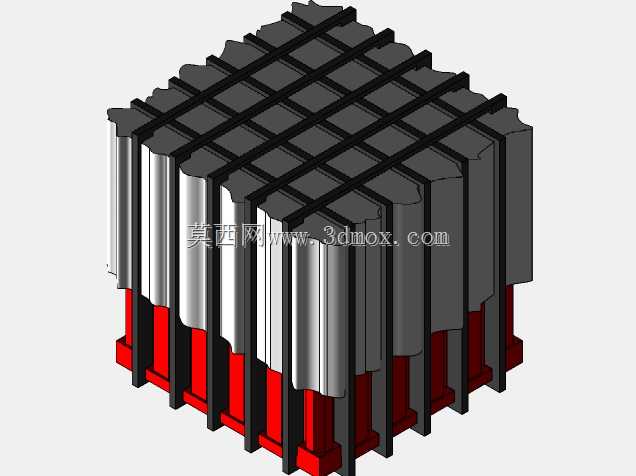

　　该箱体结构的设计参考了战术竞技类游戏中空投补给箱的视觉特征，在结构实现上采用模块化拼接思路，将整体拆分为外层防护格栅、中部箱体主体、底部承托基座三个独立功能模块，各模块之间通过定位凸台与卡槽实现无紧固件拼接，既满足外观还原度要求，也兼顾了实体制作时的拆装便利性。从应用场景来看，该结构可直接用于线下游戏主题展的互动道具、文创周边产品的结构原型、潮玩手办的收纳展示载体，也可作为主题密室、实景娱乐项目中的道具储物单元使用。

　　外形设计上，整体采用正立方体对称布局，外层格栅采用等间距纵横交错的筋条结构，筋条厚度统一设置为8mm，既保证了视觉上的硬朗质感，也能在实体制作时为3D打印或注塑成型提供均匀的壁厚支撑，避免成型过程中出现缩痕、翘曲等缺陷。中部箱体主体采用分瓣式侧壁设计，每一块侧壁板都带有向内的翻边结构，翻边与外层格栅的筋条内侧完全贴合，装配后不会出现松动移位的问题，侧壁板的高度占整体高度的三分之二，上边缘做了15度的斜切处理，模拟真实空投箱的帆布包裹垂坠视觉效果，同时斜切结构也能在装配时起到导向作用，降低拼接对位的难度。

　　底部承托基座采用加高围边设计，围边高度占整体高度的三分之一，围边内侧设置有与侧壁板底部匹配的定位槽，侧壁板插入后可实现周向完全固定，基座底部做了10mm的加厚处理，保证整体放置时的稳定性，即使在基座内部放置总重量不超过5kg的物品，也不会出现重心偏移倾倒的问题。安装边界方面，整体外接立方体尺寸为300mm300mm320mm，所有外露棱边都做了R2的圆角处理，避免实体使用时出现尖锐边角划伤的情况，各拼接模块的配合公差控制在0.2mm以内，既保证拼接后的缝隙均匀美观，也不会出现过紧无法拆装或者过松晃动的问题。

　　在功能特性上，该结构预留了内部储物空间，内部净尺寸为240mm240mm220mm，可容纳常规尺寸的手办、数码配件、主题周边等物品，顶部可根据使用需求选配盖板结构，盖板与格栅顶部通过卡扣连接，不需要额外的锁具即可实现闭合。设计过程中优先考虑了不同加工工艺的适配性，不管是采用FDM3D打印制作单件样品，还是采用ABS注塑工艺批量生产，都不需要对结构做大幅修改，筋条与壁板的连接处都做了R1的圆角过渡，减少应力集中的同时，也能提升注塑成型时的熔体流动效率，降低成型不良率。对于需要做表面涂装的使用场景，各模块拆分后可单独进行分色处理，不需要做复杂的遮蔽工序，格栅、侧壁、基座三个部分可分别喷涂黑、蓝、红三种对应配色，组装后即可达到理想的视觉效果。
