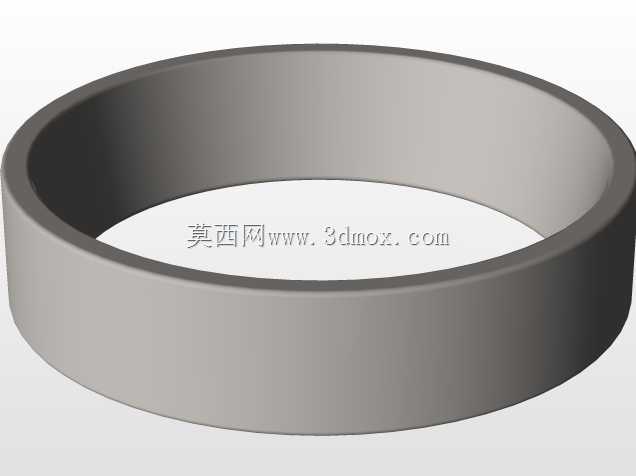

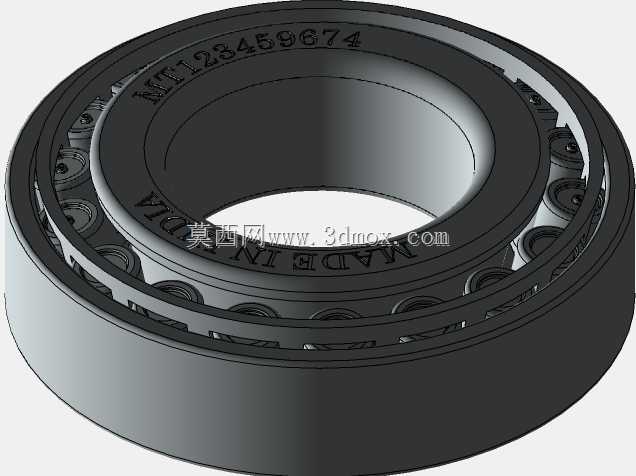

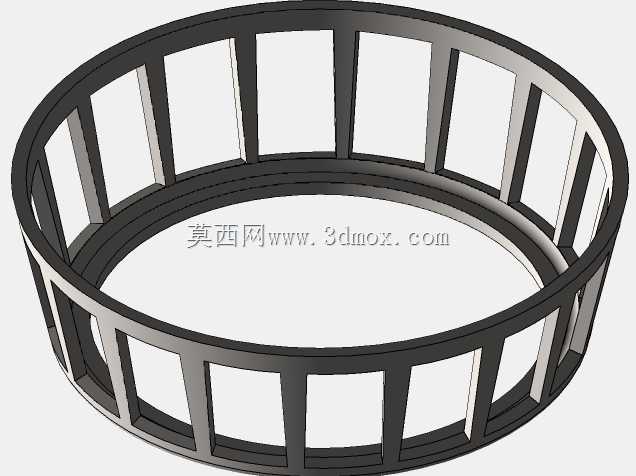

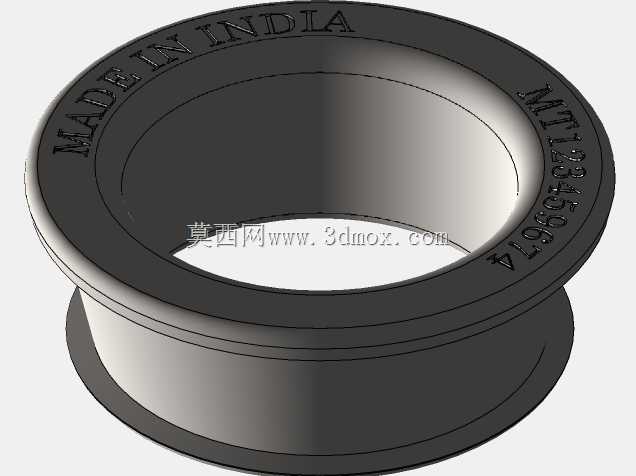

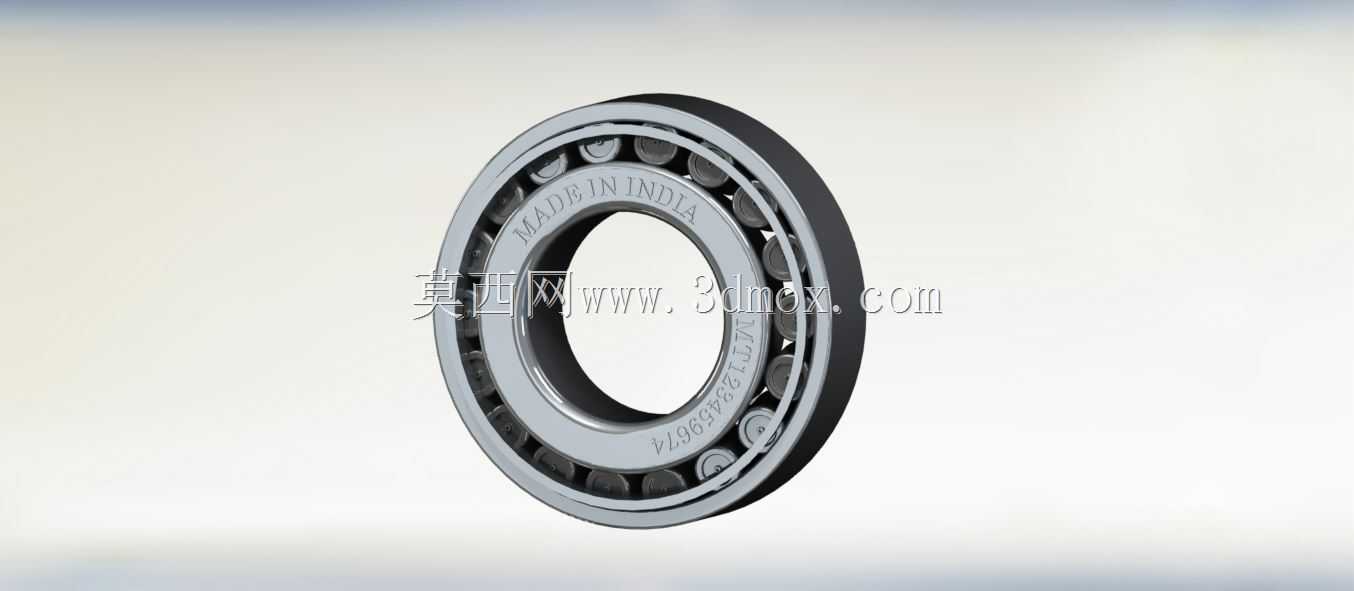

在重载传动系统的设计选型中,滚柱轴承是承担径向载荷、保障旋转轴系稳定运行的核心支撑部件,这类轴承依靠圆柱滚柱作为滚动体,相比同尺寸的滚珠轴承,线接触的承载形式让其能承受更大的径向冲击载荷,常被应用在矿山设备辊系、机床主轴箱、重型减速机输出轴、工程机械行走机构等对载荷能力要求较高的工况场景中。从结构设计逻辑来看,该款滚柱轴承采用内圈、外圈、圆柱滚柱、保持架的分体式结构,内圈与轴颈采用过盈配合实现周向固定,外圈与轴承座孔采用过渡配合兼顾安装便利性与同轴度要求,保持架采用兜孔式结构均匀分隔每颗滚柱,避免滚动体在运转过程中发生相互摩擦、卡滞,同时引导滚柱在滚道内平稳滚动,降低运转过程中的摩擦损耗与温升。
设计过程中需要严格控制滚道的曲率半径与滚柱的母线修形量,避免滚柱两端出现应力集中导致的早期点蚀失效,同时要保证内圈、外圈的滚道同轴度公差控制在微米级,防止运转过程中出现偏载引发的振动与噪音。从安装边界来看,这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡边实现,设计时需要预留合理的安装倒角,避免装配过程中划伤配合面,同时要考虑润滑通道的预留,脂润滑工况下需要在轴承两侧预留密封件安装槽,防止润滑脂泄漏与外界粉尘、杂质进入滚道造成磨粒磨损。在实际设备运行中,滚柱轴承的选型需要匹配轴系的额定载荷、极限转速、工作温度等参数,当轴系存在少量轴向窜动需求时,可选用无挡边的内圈或外圈结构,允许轴相对于轴承座有一定的轴向位移,
适配热胀冷缩带来的轴系长度变化。建模过程中需要还原滚柱与滚道的接触细节,保持架的兜孔间隙、挡边的高度尺寸都要符合实际加工的公差要求,确保模型可直接用于装配干涉检查、有限元载荷仿真等工程场景,为后续的零部件加工、装配工艺制定提供准确的三维数据参考。
- 上一篇:游戏主题空投箱立体结构设计作品
- 下一篇:内燃机动力传输用多拐曲轴结构
- 全部评论(0)
- 模板大小: 2.69 MB
- 售价:5金币
- 下载次数: 326
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
