仿真玻璃瓶装碳酸饮料外观结构设计

　　该款瓶装饮品的三维结构设计，首先围绕快消品终端陈列的视觉识别需求展开，瓶身主体采用收腰流线型曲面造型，区别于常规直筒饮品瓶的呆板观感，在货架陈列时能够通过曲面的光影反射快速抓取消费者视线，适配商超冷柜、便利店端架、餐饮门店吧台等多场景的陈列摆放需求。从结构功能层面看，瓶口位置做了加厚收口设计，匹配标准金属瓶盖的压合密封尺寸，能够满足碳酸饮品灌装后的承压密封要求，避免运输、存储过程中出现二氧化碳泄漏、液体渗漏的问题，瓶肩位置采用大弧度过渡曲面，既能够降低灌装环节瓶身与灌装头的对位磕碰概率，也能在消费者手持握持时提供贴合手掌的受力支撑点，提升单手握持的舒适度。瓶身中段的标签贴合区域做了微凹的环面处理，

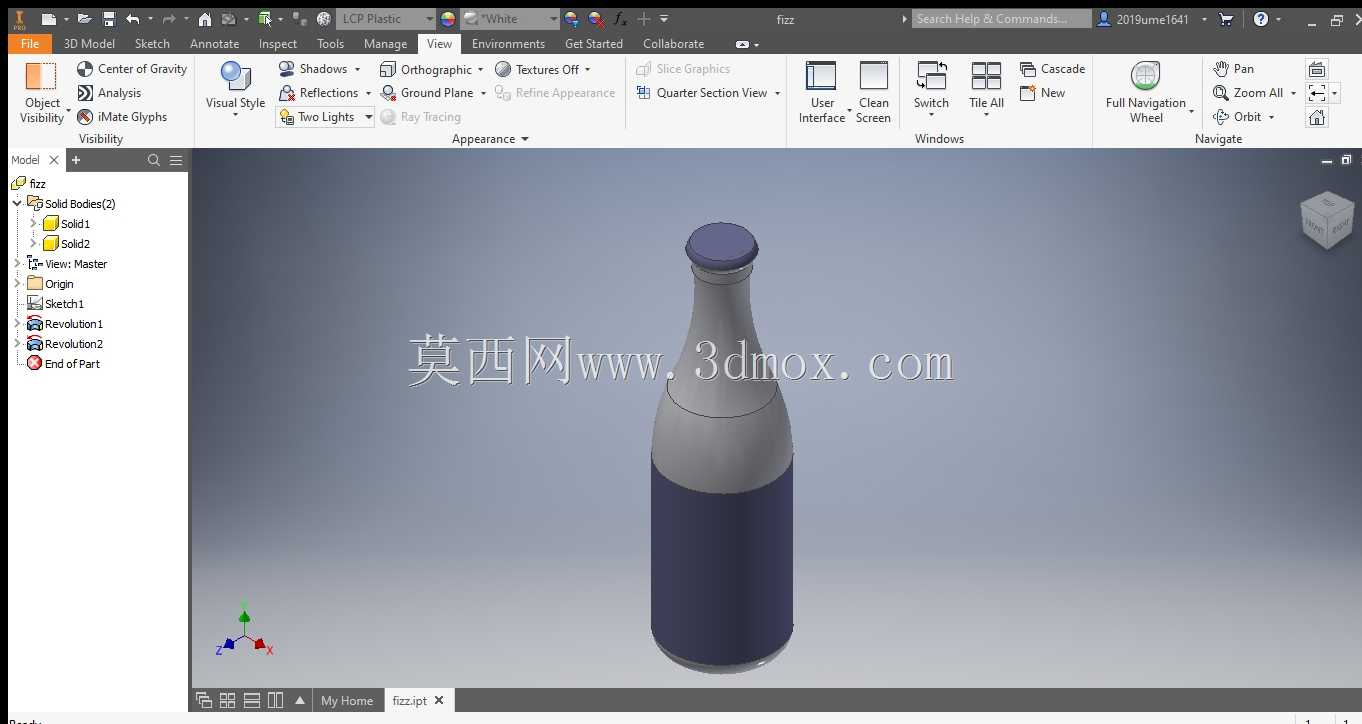

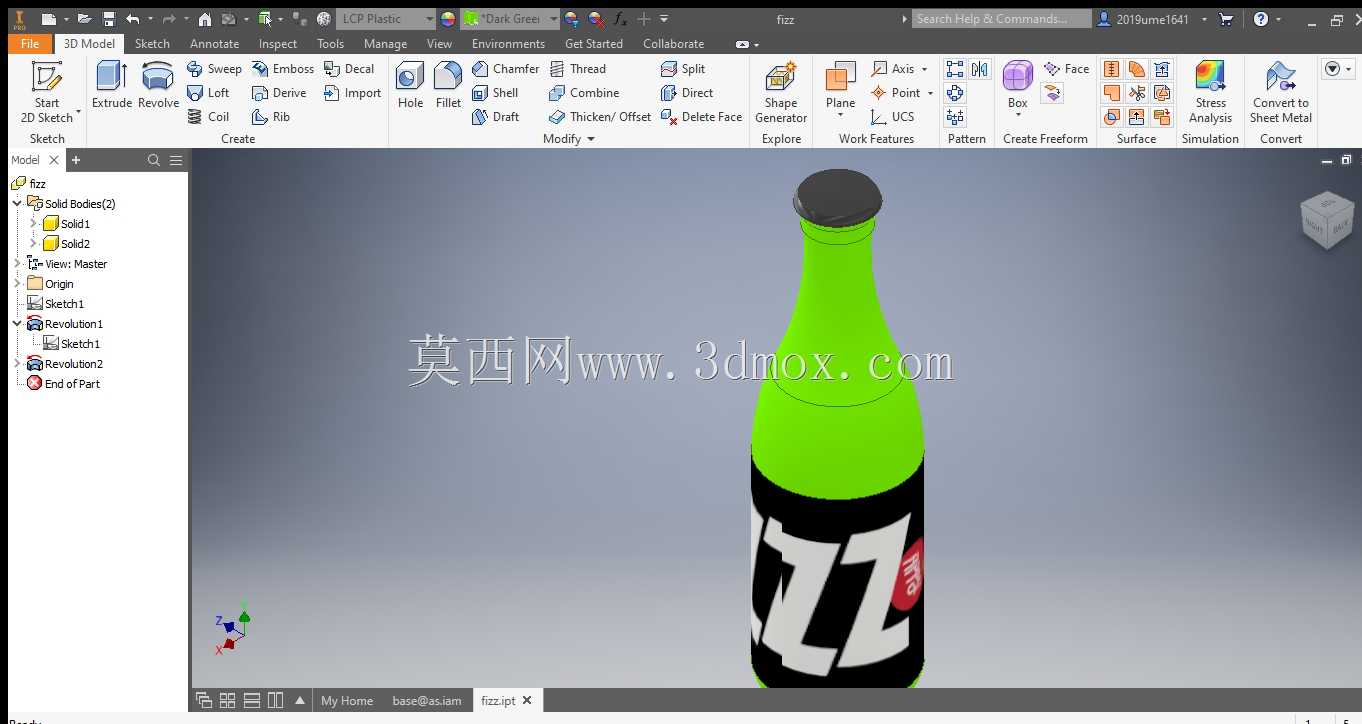

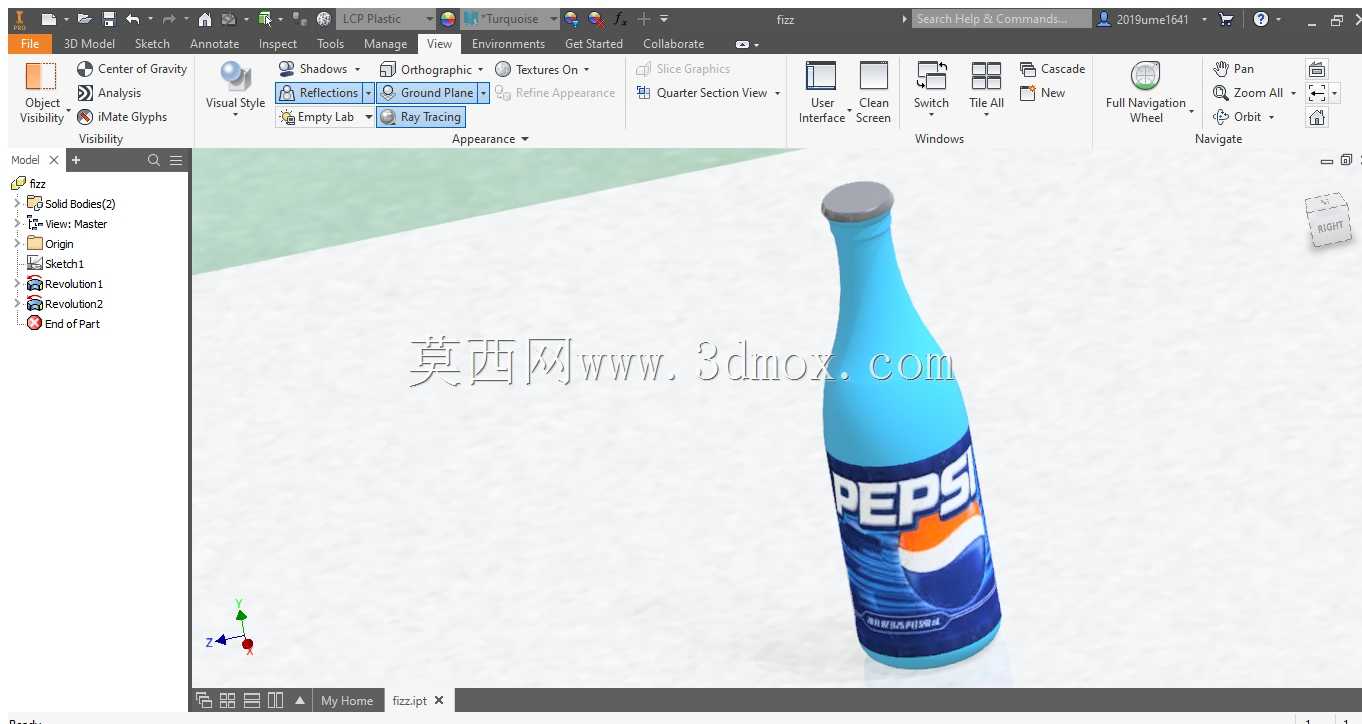

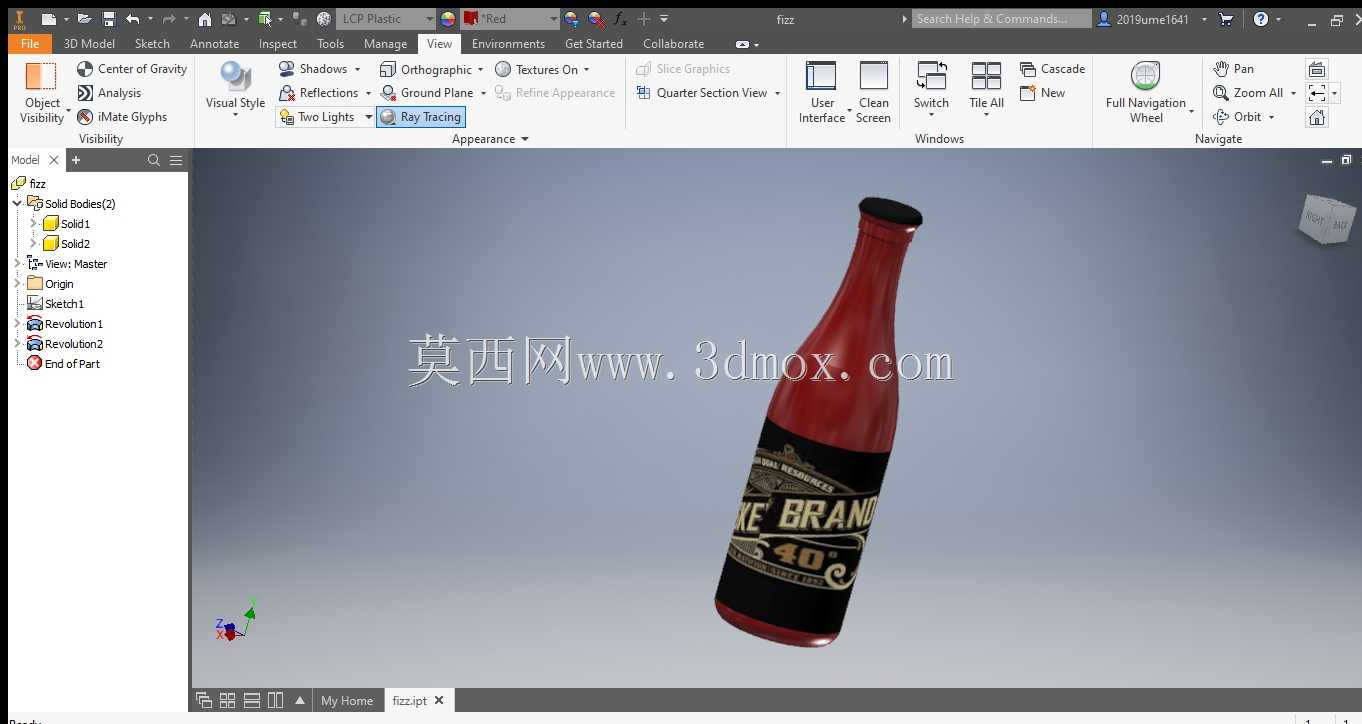

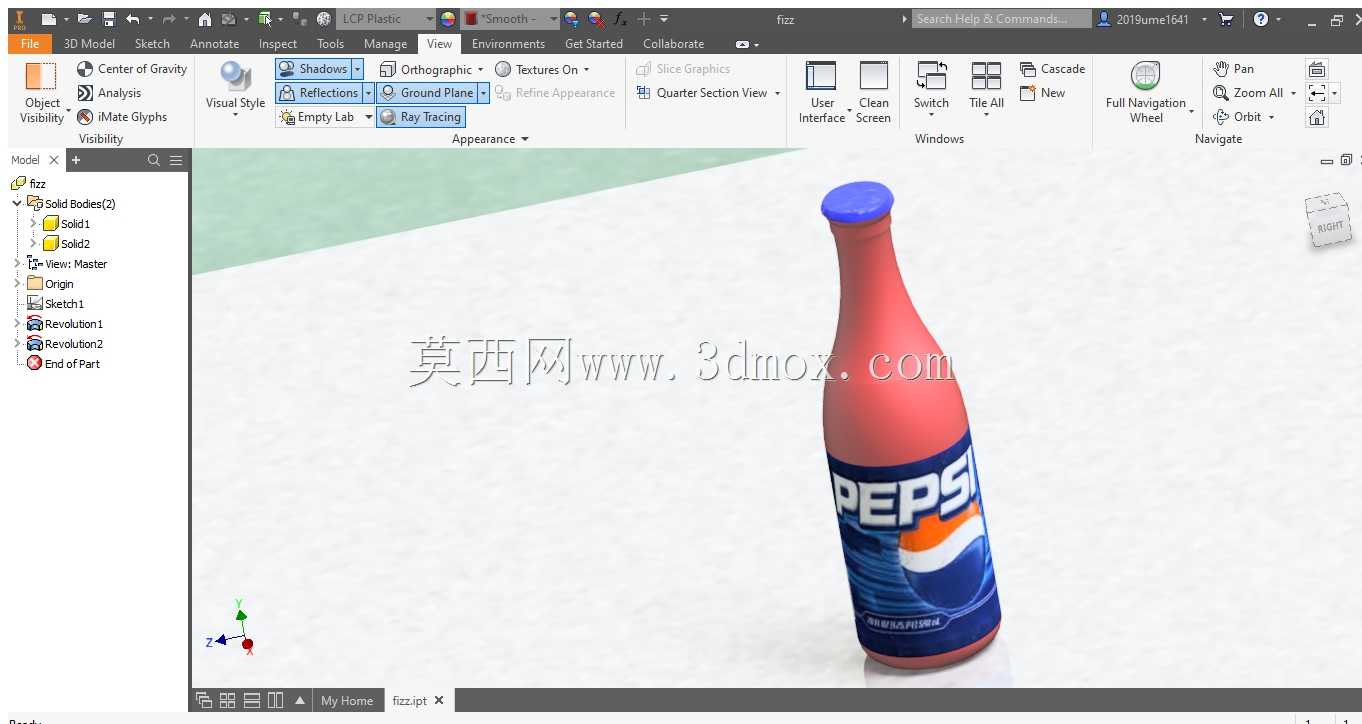

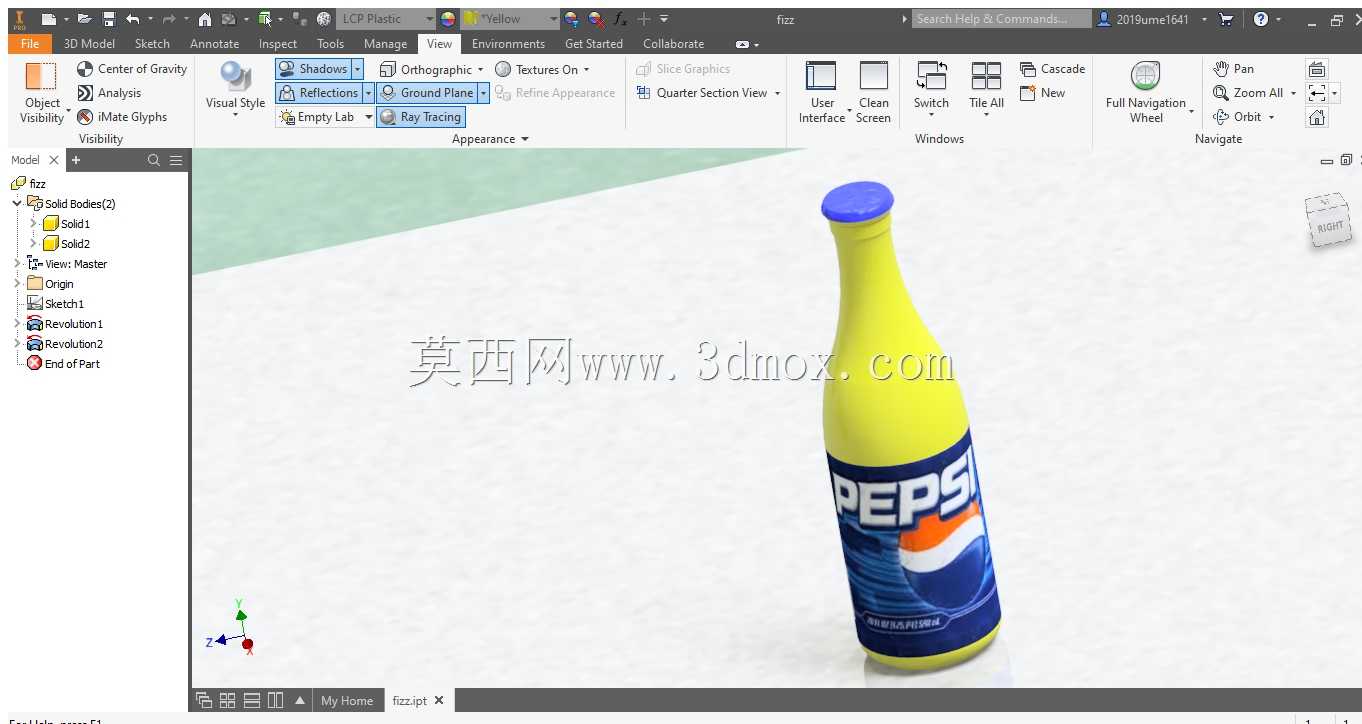

　　标签粘贴后不会因为瓶身曲面弧度过大出现边缘起翘、脱落的问题，适配自动化贴标设备的作业参数，贴标过程中瓶身旋转贴合时的接触面压力均匀，不会出现标签褶皱、偏移的情况。瓶底位置采用内凹式厚底结构，一方面提升瓶身竖直放置时的稳定性，即使放置在存在轻微倾斜的吧台台面、运输托盘上也不会出现倾倒，另一方面加厚的瓶底结构能够抵消碳酸饮品内部的气压对瓶底的向外作用力，避免瓶底受压鼓胀导致放置不稳。从建模逻辑来看，整个瓶身采用旋转凸台为基础特征，瓶身的曲面纹理、标签区域的微凹结构通过曲面偏移、切除命令完成，瓶口的螺纹结构采用螺旋线扫描生成，完全匹配实际瓶盖的旋合行程参数，建模过程中预留了0.1mm的装配间隙，能够直接用于后续的包装结构验证、渲染展示、

　　灌装生产线的工位适配模拟。在尺寸边界上，瓶身总高度控制在常规饮品瓶的250mm区间内，瓶身最大直径处为65mm，能够适配常规自动售货机的货道尺寸、家用冰箱门架的存放格尺寸，同时满足物流运输环节标准纸箱的装箱排列要求，单箱排列24瓶时不会出现空间浪费或者瓶身挤压的问题。瓶身的壁厚采用渐变设计，瓶口、瓶底位置壁厚为3mm，瓶身中段壁厚为2mm，在保证结构强度满足承压要求的前提下，尽可能降低瓶身的原材料用量，适配轻量化包装的生产需求，同时瓶身的曲面过渡位置均做了R2以上的圆角处理，避免玻璃生产过程中出现应力集中导致的开裂问题，也能降低消费者使用过程中被锐边划伤的风险。
