多轮轴拖车行走轮组结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-28 ID:602235
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案
  • 多轮轴拖车行走轮组结构设计方案

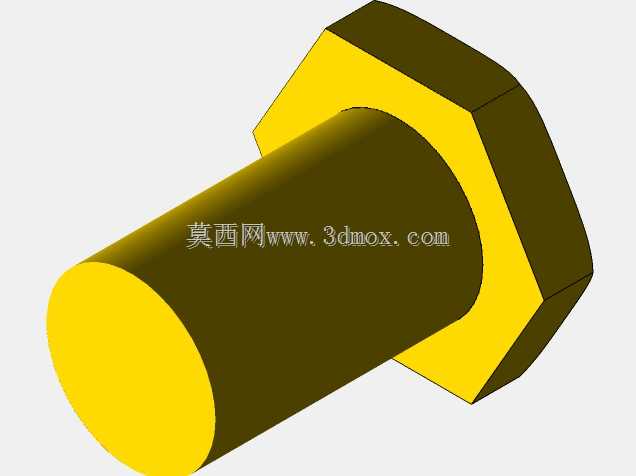

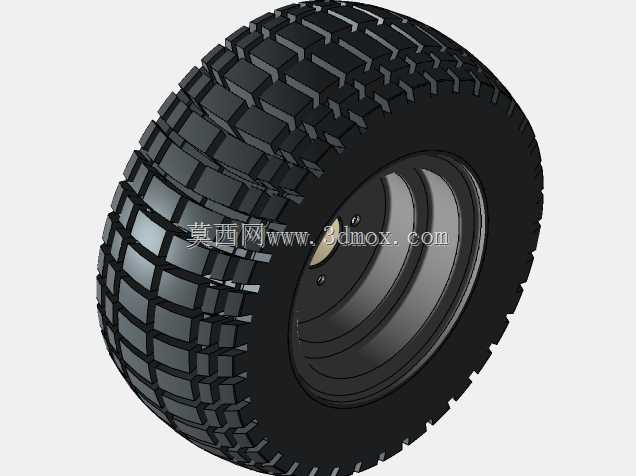

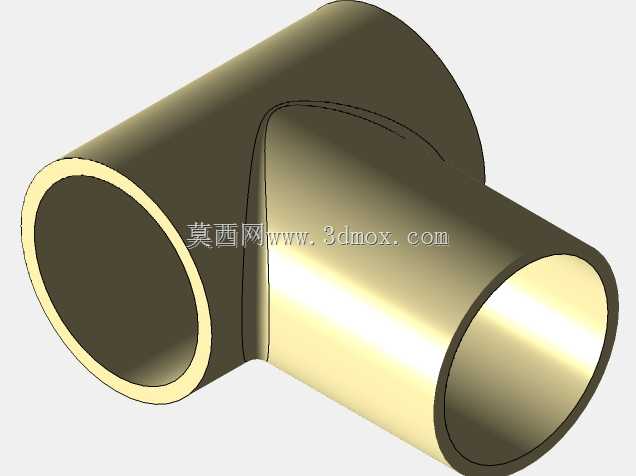

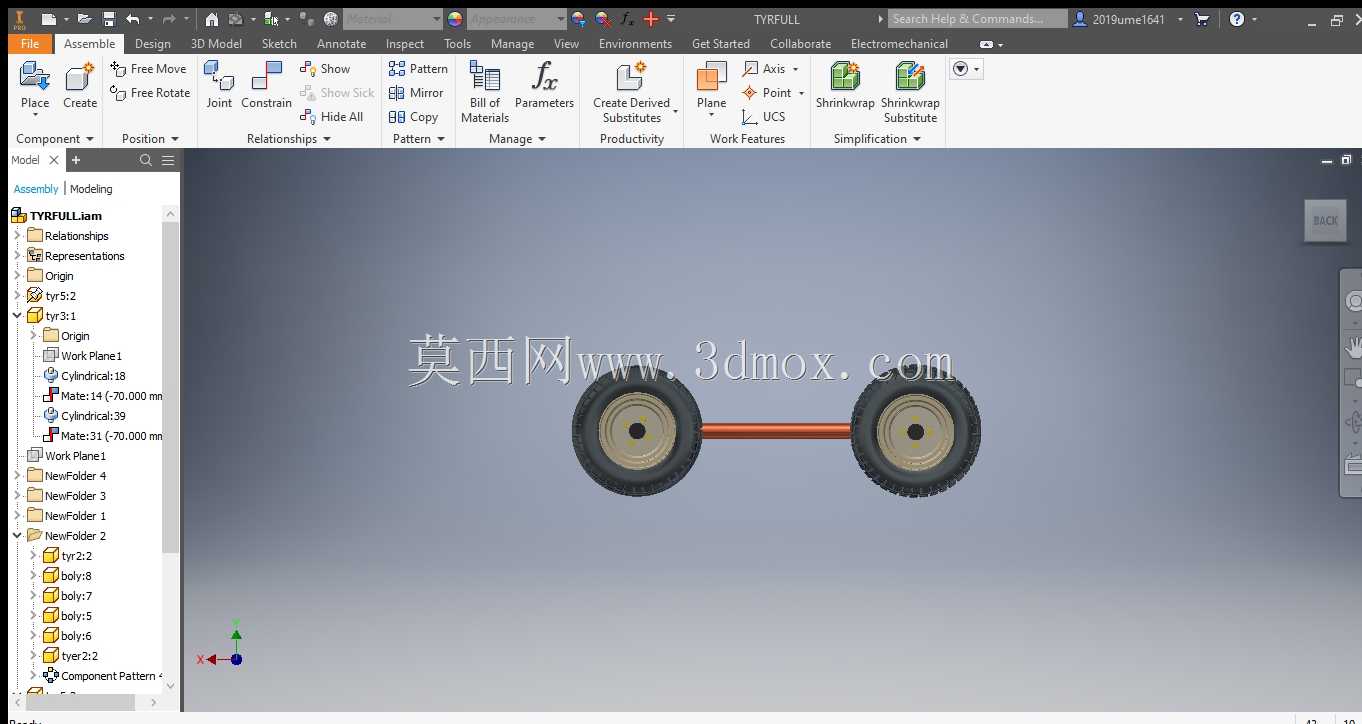

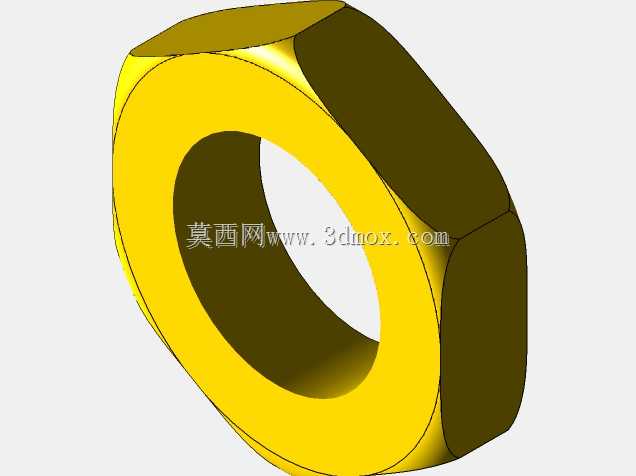

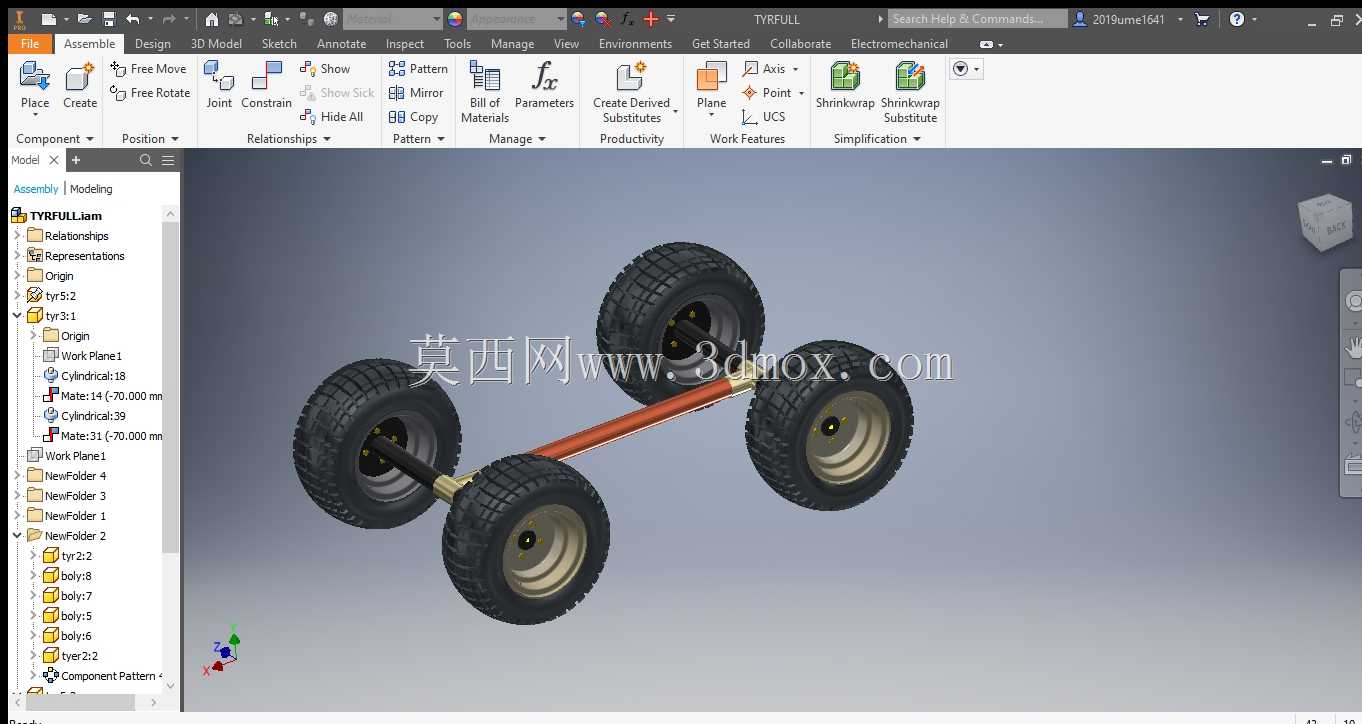

  这套轮组结构主要面向厂区短途转运拖车、小型户外作业移动平台的行走系统需求,区别于常规单轴两轮的简易轮组,采用三轴六轮的承载布局,能在不提升单轮额定载荷的前提下,将整体承载能力提升近两倍,适配单台设备500-800kg的额定载重区间,可覆盖普通车间物料转运、小型农用机具移动、户外露营拖挂底盘等多场景的使用需求。设计过程中优先考虑了非铺装路面的通过性,轮轴采用分段式连接结构,中间的横向连接轴选用高强度合金结构钢,轴径匹配常规深沟球轴承的安装尺寸,两端轮轴与中间轴通过轴套过渡配合,既保证同轴度公差控制在0.1mm以内,也能在单侧车轮遇到路面凸起时,通过微小的角度偏转抵消路面冲击,避免轮轴受交变应力出现断裂风险。轮胎选用深花纹橡胶材质,

  胎面花纹深度预留8mm的磨损余量,轮毂采用冲压焊接结构,轮辐上预留的螺栓孔位匹配行业通用的安装孔距,不需要额外定制连接法兰就能直接适配多数标准拖车底盘的安装位。安装边界上,整套轮组组装完成后总宽度控制在1200mm以内,轮轴中心距地面高度为180mm,单轮直径300mm,轮宽100mm,相邻两轮的轴向间距为150mm,安装时只需要在底盘纵梁上对应位置开设四个直径12mm的固定孔,就能完成整套行走机构的固定,不需要额外加装减震组件,依靠轮胎本身的形变就能过滤大部分路面细碎震动。设计阶段特意规避了特殊定制件的使用,所有轴承、紧固件都选用市面通用标准件,后期维护更换时不需要单独开模定制配件,能有效降低设备全生命周期的维护成本。

  轮组的转动阻力经过反复校核,轮轴与轴承的配合公差选用H7/k6的过渡配合,既不会出现配合过松导致的车轮晃动,也不会因为配合过紧增大转动阻力,空载状态下单人就能推动搭载该轮组的整台设备移动,转向时依靠前后轮的转速差实现顺滑转向,不需要额外加装转向助力结构,整体结构简单可靠,没有复杂的传动组件,故障率远低于带独立悬挂的复杂轮组结构,适合对成本敏感、使用环境复杂的移动类设备选用。
