多层环形密封组件剖面结构展示设计

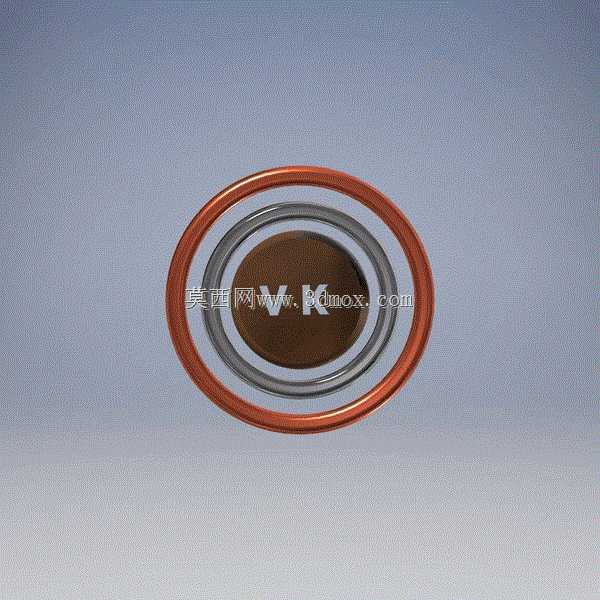

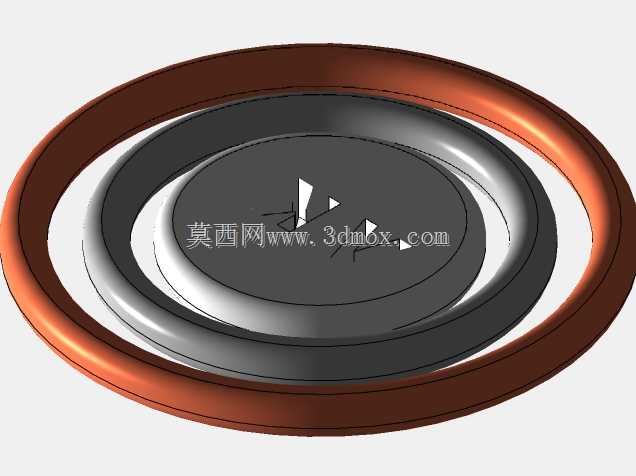

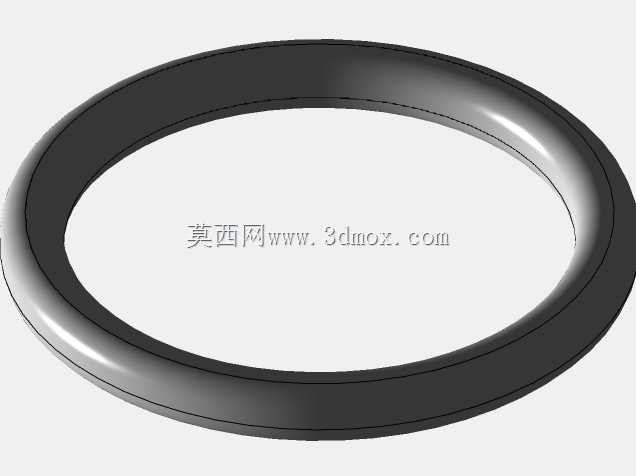

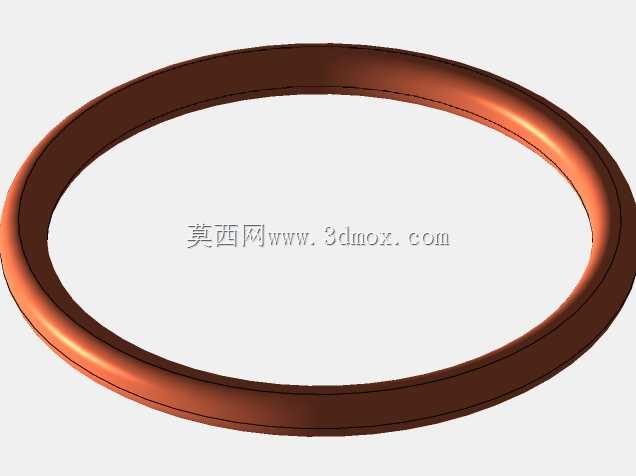

　　在工业传感检测设备的密封结构设计环节，多层环形密封组件的剖面结构合理性，直接决定了传感单元在复杂工况下的防护等级与运行稳定性。这类嵌套式环形密封结构，常被应用在压力传感、液位传感类设备的端面密封位置，承担隔绝外部粉尘、水汽、腐蚀性介质侵入传感核心腔室的作用，避免精密检测元件因介质侵蚀出现测量精度漂移、电路短路等失效问题。从结构设计逻辑来看，该剖面展示的组件采用三层环形嵌套布局，最外层为棕红色弹性密封环，材质通常选用耐油丁腈橡胶或氟橡胶，依靠装配时的径向压缩形变填充安装基座与端盖之间的配合间隙，中间层为金属材质刚性支撑环，主要作用是限制弹性密封环的过度形变，避免长期受压后出现永久塑性变形导致密封失效，最内层为接触式动密封环，

　　可适配传感端盖存在小幅转动或轴向窜动的工况，保证动态工况下的密封可靠性。在实际安装边界设计上，这类密封组件的外形尺寸需要严格匹配传感设备的安装槽位公差，外层密封环的外径通常比安装槽内径大0.2-0.5mm形成过盈配合，支撑环的内外径公差需控制在h7级别，保证与安装槽的同轴度偏差不超过0.03mm，避免装配后出现偏磨问题。从应用场景拓展来看，这类多层环形密封结构除了传感设备领域，也可适配小型液压阀块、气动接头的端面密封需求，设计时需要根据实际工况的介质类型、工作温度、压力波动范围调整各层环的材质选择与过盈量参数，比如在高温工况下外层密封环需更换为全氟醚橡胶材质，支撑环可选用不锈钢或聚四氟乙烯材质提升耐温性能。剖面结构的展示设计，

　　能够让结构设计人员直观观察到各层环的配合位置、接触角度与压缩量预留空间，在建模阶段即可验证装配干涉问题，减少后续实物打样的迭代次数，尤其是在密封槽的倒角设计、环件的截面尺寸匹配上，通过剖面视角可以快速调整密封环的截面直径，保证压缩率控制在15%-25%的合理区间，既避免压缩量过大导致密封环过早老化，也防止压缩量不足出现介质渗漏问题。在建模过程中，各环形部件的同轴度约束是核心要点，需要保证三层环的中心轴线完全重合，同时在剖面展示的渲染环节，通过不同材质的色彩区分，清晰呈现弹性件与刚性件的材质差异，方便装配人员快速识别各部件的安装顺序，避免错装漏装问题。
