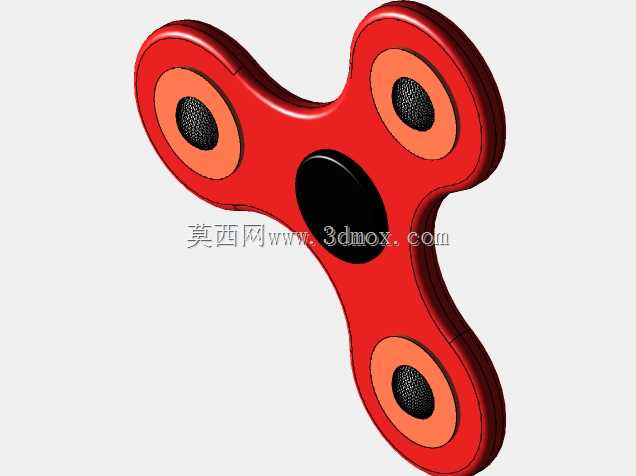

三叶指尖陀螺结构设计方案展示

　　这款三叶结构的指尖把玩件，核心应用场景集中在日常手部动作舒缓、注意力辅助集中的民用休闲领域，在办公间隙、通勤途中这类碎片化场景中，使用者可通过单指承托、拨转叶片的动作，实现手部小幅度活动，缓解长时间保持固定姿势带来的手部僵硬感，也能辅助调整注意力状态。从功能特性来看，整体采用对称三叶布局，中心设置轴承安装位，三个叶片端部配置配重块，转动时依靠对称配重实现动平衡，降低转动过程中的偏摆量，延长空转持续时间。设计过程中首先确定中心承托孔的尺寸边界，中心孔内径适配标准608微型轴承的外圈尺寸，轴承内圈与手指接触的端面做圆角过渡处理，避免长时间接触硌手，中心轴承位的轴向厚度控制在8mm以内，保证单指承托时的贴合度，不会因厚度过大导致持握不稳。

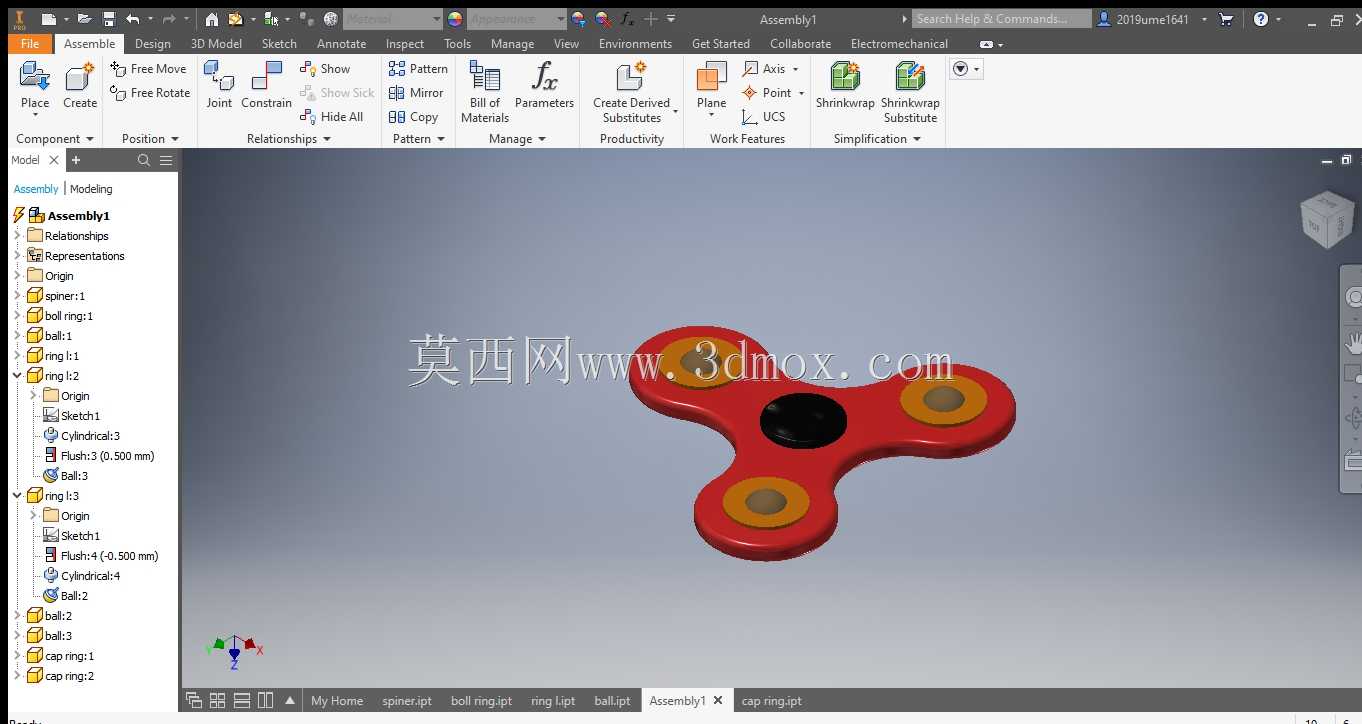

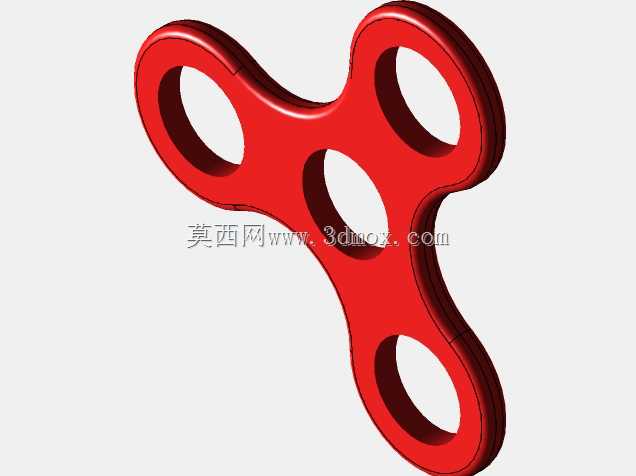

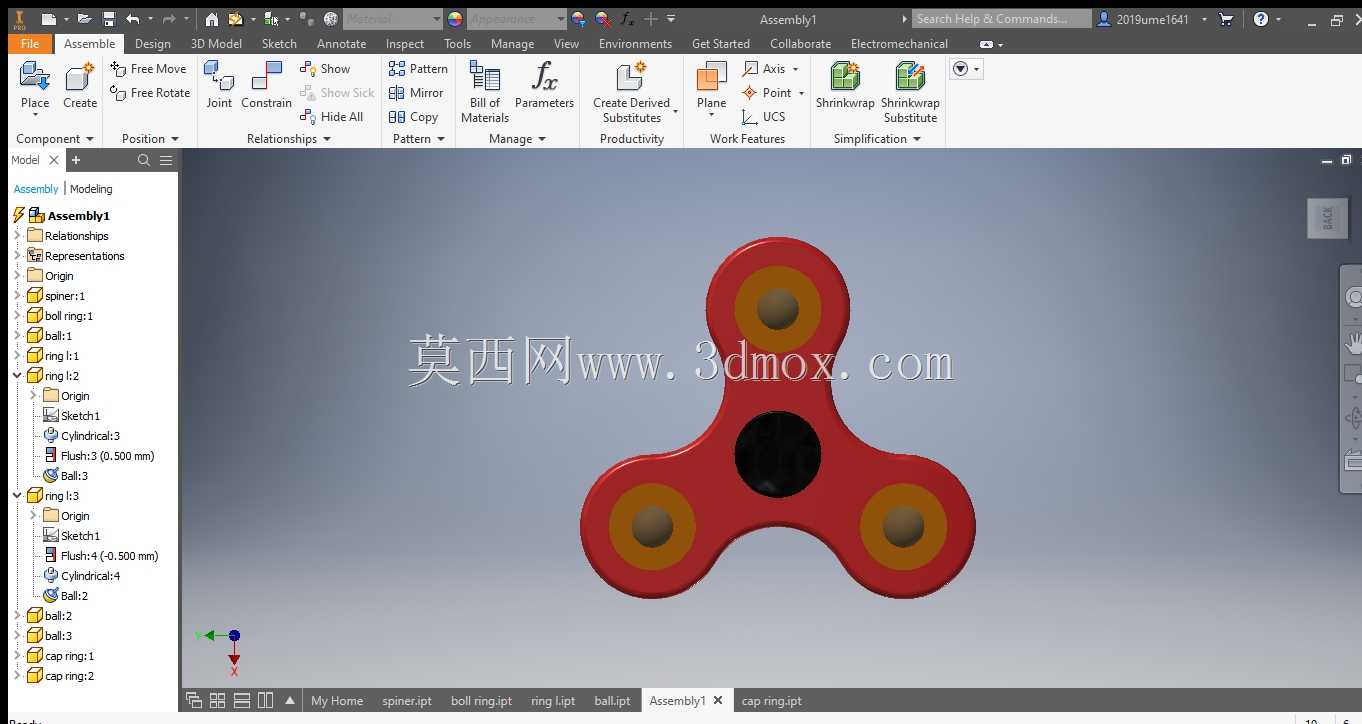

　　三个叶片沿中心呈120度均匀分布，叶片外轮廓做连续圆弧过渡，不存在尖锐棱角，避免转动过程中剐蹭手部，每个叶片端部的配重槽尺寸与标准圆形配重块过盈配合，装配后配重块端面与叶片表面齐平，不会出现突出结构打乱转动时的气流状态。建模阶段先绘制中心轴承的安装基准面，以基准面中心为原点阵列三个叶片的草图轮廓，叶片主体壁厚设置为2.5mm，既保证整体结构强度，不会因日常摔落出现叶片断裂，也能控制整体重量在60g以内，长时间持握不会产生负重感。配重槽的深度设置为3mm，配重块压入后不会出现松脱，同时叶片与中心轴承位的连接位置做R3的圆角加强，避免转动过程中应力集中导致连接位开裂。转动时的摩擦阻力主要来自中心轴承的装配精度，

　　设计中轴承安装位与轴承外圈采用H7/k6的过渡配合，既保证轴承安装后不会出现外圈跟转，也不会因配合过紧导致轴承径向变形增大转动阻力。叶片的外边缘做0.5mm的倒圆角处理，表面无凸起的分型线或拼接缝，转动过程中不会产生额外的风阻噪音。整体外形的最大回转直径控制在75mm，适配大多数成年人的指部活动范围，拨转叶片时手指不需要过大的伸展幅度，单手持握操作即可完成启停动作。从安装边界来看，该结构无额外外接安装需求，仅依靠中心轴承内圈与手指的接触即可完成固定，不需要额外的支架或固定结构，日常携带时可直接放置于口袋，不会因突出结构勾挂衣物。
